電壓互感器二次中性點放電間隙（氧化鋅）改造技術說明

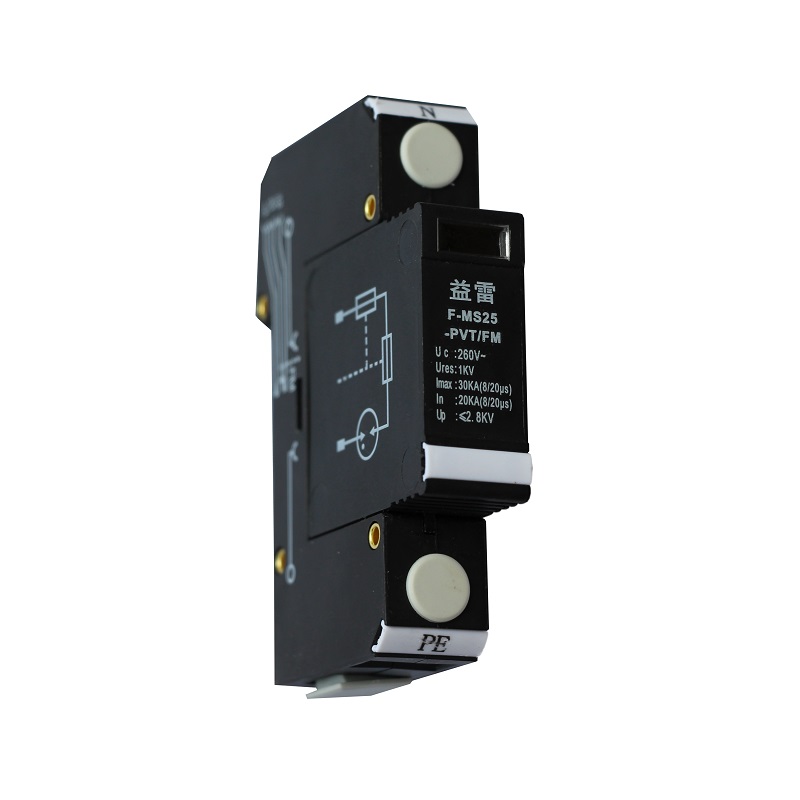

為防止雷電、短路故障等產生的浪涌過電壓通過電壓互感器危害人身及二次設備，2018年新版十八項反措要求：未在開關場接地的電壓互感器二次回路，宜在電壓互感器端子箱處將每組二次回路中性點分別經放電間隙或氧化鋅閥片接地。型號是：F-MS25-PVT/FM

PT二次回路中性點分別經放電間隙或氧化鋅閥片接地

常規放電間隙或氧化鋅閥片在雷電、短路故障等產生的浪涌過電壓沖擊下會擊穿接地，從而造成電壓互感器二次回路兩點接地。加上沒有任何告警信號，運行維護人員也無法在線檢測，導致電壓互感器二次回路長期存在兩點接地，保護裝置存在不正確動作風險。

新型電壓互感器二次接地保護器（下稱接地保護器）采用新型防雷放電間隙，通過雙脫扣自保護功能，確保電壓互感器中性點在擊穿后可有效開斷，整體呈現開路狀態，杜絕造成兩點接地的可能；同時通過增加掉牌和遙信輸出節點，可以實現對接地保護器的在線監視。

為做好現場電壓互感器二次中性點改造工作，各單位一方面要做好變電站原放電間隙數量統計工作。智能變電站存在電壓互感器二次中性點在開關場端子箱接地情況（請注意，不是所有智能變電站均如此），故在此情況下無放電間隙，無需改造，但35/10千伏開關柜部分仍存在放電間隙，各單位要明確智能站與常規站區別；另一方面由于接地保護器信號輸出節點要經測控裝置，同時要接入監控后臺，并上送調度監控，現場將涉及保護、自動化各單位要做好人員和現場施工方案安排，保證改造工作順利進行。

電壓互感器二次中性點放電間隙（氧化鋅）改造技術說明

落實新頒“十八項反措”

1.加強繼電保護裝置運行維護工作。各單位要結合電網二次系統設備品備件擴大儲備工作，根據所轄繼電保護裝置具體情況，配置足夠的備品備件，縮短缺陷處理時間，要確保220千伏及以上繼電保護裝置出現異常后24小時內解決缺陷。

2.重視繼電保護電壓回路的接地問題。電壓互感器二次繞組在開關場應裝設具有擊穿報警功能的間隙接地裝置，間隙接地裝置應具有熱脫扣和電流脫扣功能，具有掉牌指示和遙信接點，遙信接點應接入監控系統，實現對電壓互感器多點接地的實時監測。新建變電站應同步投運具有擊穿報警功能的間隙接地裝置，在運變電站應完成改造。
