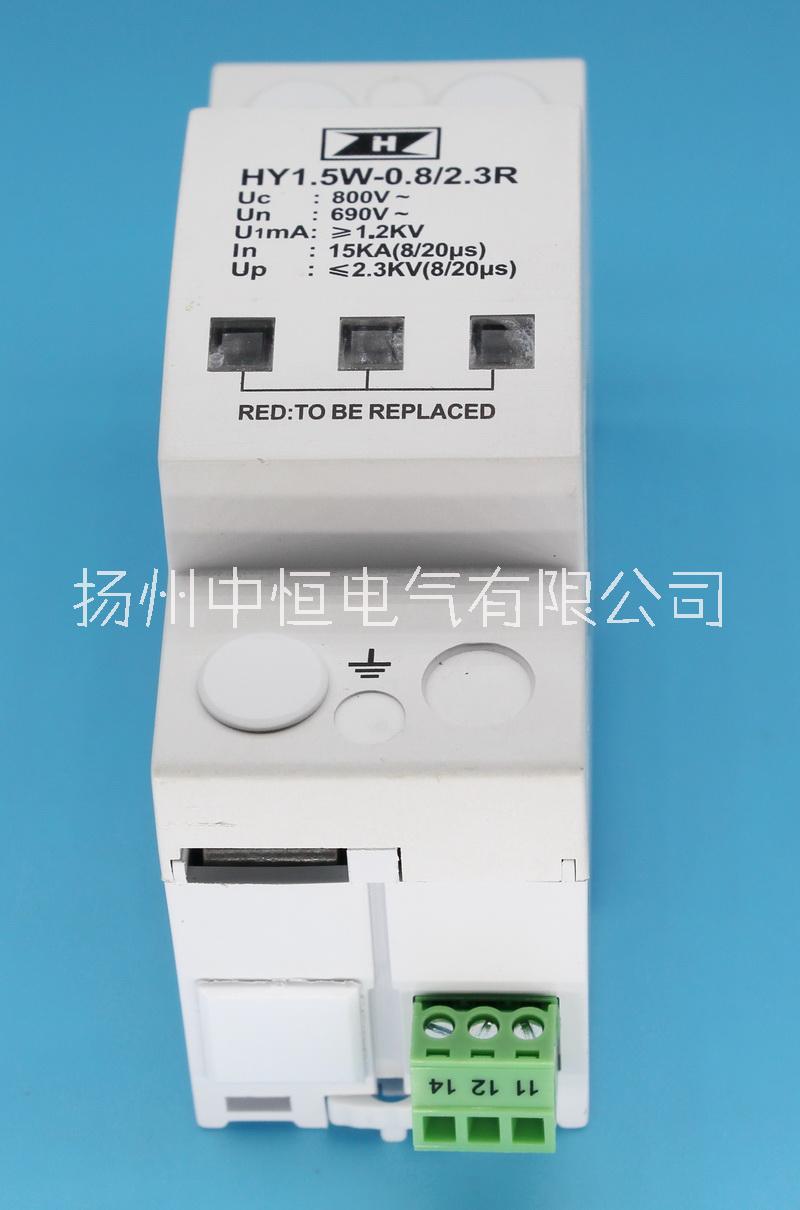

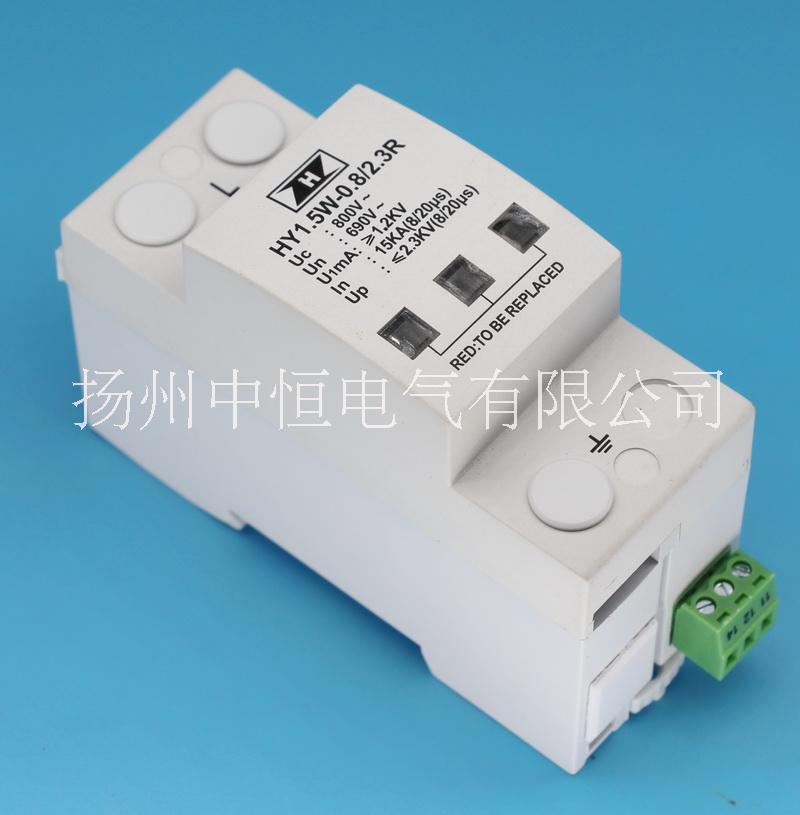

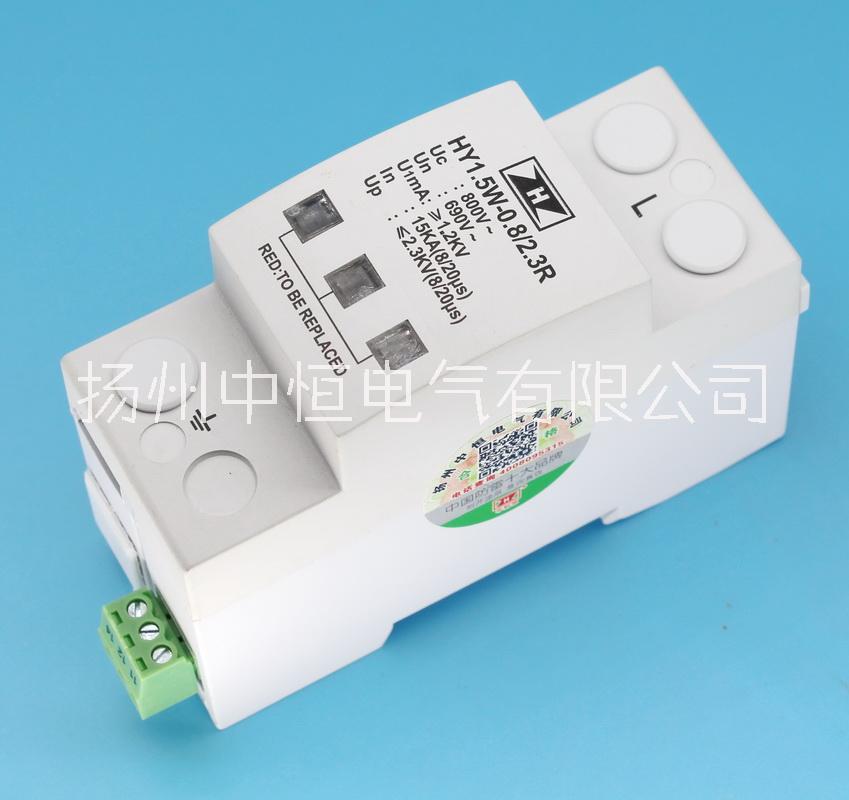

HY1.5W-0.8/2.3-R限壓型氧化鋅閥片結構電壓互感器PT帶報警觸點的二次擊穿保險器 帶接點的二次擊穿保險器

適用范圍

HY1.5W-0.8/2.3-R限壓型氧化鋅閥片結構電壓互感器PT二次擊穿保險器，適用于在電力系統(500KV、220KV、110KV、35KV、10KV)繼電保護規程中一般要求變電所電壓互感器中性點集中一點統一接地，為防止雷電等系統過電壓通過電壓互感器危害人身及二次設備，在就地電壓互感器端子箱內二次中性點即通常說的N線上，安裝一個二次擊穿保險器。根據國網公司十八項電網重大反事故措施（修訂版）、能源局關于防止電力生產事故的二十五項重點要求需要裝設此產品。

按照《繼電保護及電網自動裝置檢驗條例》，PT二次擊穿保險器HY1.5W-0.8/2.3用1000V搖表測耐壓，應不擊穿；2500V搖表測試，應可靠擊穿。即：滿足1000V不擊穿,2500V擊穿能返回。并通過12和11常閉觸點,11和14常開觸點輸出報警信號。

HY1.5W-0.8/2.3-R限壓型氧化鋅閥片結構電壓互感器PT帶報警觸點的二次擊穿保險器

技術參數

1.產品型號:HY1.5W-0.8/2.3

2.額定電壓690V

3.系統電壓800V

4.持續運行電壓750V

5.直流參考電壓U1mA   ≥1800V

6. 0.75U1mA下的泄漏電流(8/20μs)≤10μA

7.標稱放電電流下的殘壓≤2.3 kV

HY1.5W-0.8/2.3-R限壓型氧化鋅閥片結構電壓互感器PT帶報警觸點的二次擊穿保險器

特點

1.采用限壓式氧化鋅閥片過電壓技術、具備熱備份中心點定點擊穿技術模塊。

2.內置雙脫扣保護功能，溫控斷路技術及熱脫扣裝置，保證擊穿失效時能自動斷開。

3.動作值離散性很小、絕緣水平恢復快。

4.可選擇附帶遙信端子，便于遠程報警控制。

5.窗口顏色顯示工作狀態，紅色指示產品故障，提示需更換。

6.標準35mm導軌安裝，安裝、更換方便，易于維護。
