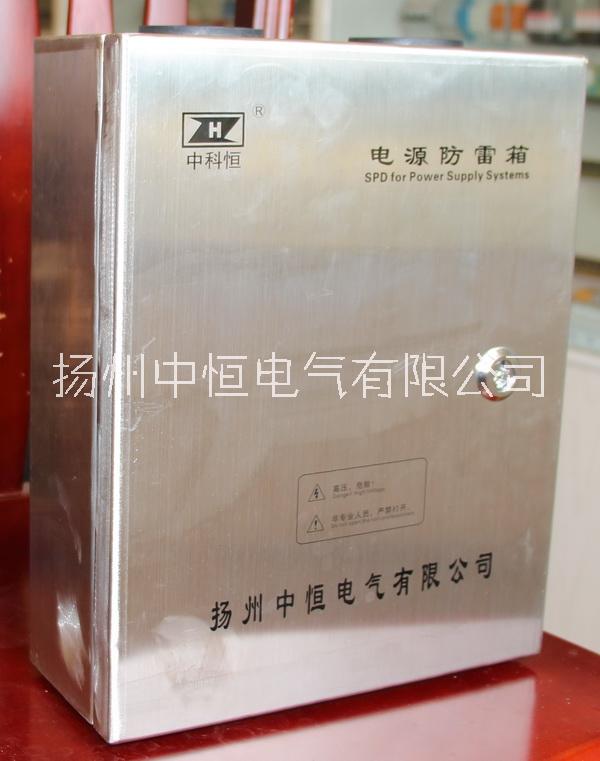

供應100KA防雷箱20KA-100KA防雷箱

技術說明

適用TT、TN系統，并聯式保護

殘壓極低，對終端設備可有效保護

每線沖擊電流40kA(8/20μs)

采用嚴格的均流技術，耐受連續沖擊性能強

新穎的三段顯示，為更換提供充分時間

采用金屬外殼，能適應在惡劣或危險環境下工作

性能指標

三相電源防雷箱40KA-80KA單相電源防雷箱40KA

40KA60KA80KA100KA三相電源防雷箱20KA40KA60KA80KA單相電源防雷箱

40KA三相電源防雷箱40KA60KA80KA

主要用途：用于防止設備受雷電沖擊和浪涌沖擊，保護總電流免受電涌入侵。

產品功能：具有雷擊計數、劣化指示、熱熔脫扣等功能。

產品特點：體積小、安裝方便、性能穩定、殘壓低。

供應100KA防雷箱20KA-100KA防雷箱概述:

主要用途及適用范圍:

本電源防雷箱采用大容量浪涌吸收片，通流容量為20Ka-40KA、30Ka-60KA、40Ka-80KA,適用于0.4kV低壓供電系統中，對間接雷電或其它瞬時過電壓浪涌進行保護。防雷箱安裝于設備的前端，保護設備免受雷擊和工業浪涌沖擊造成損壞，提高設備用電的可靠性。

本產品具有體積小、安裝方便、性能穩定、殘壓低等特點，并配備雷擊計數器、正常檢測、自測故障指示，便于為廣大用戶所采用，是實施防雷減災工程的產品。

ZH1-口／(4+0)X-420系列電源防雷箱的結構是采用4個壓敏電阻組成的防雷箱；

ZH1-口／(3+1)X-420系列電源防雷箱的結構是采用3個壓敏電阻加1個放電管組成的零地保護防雷箱；

防雷箱內部的防雷模塊正常工作時，防雷器上的指示燈為綠色，當防雷器經長期使用劣化到壽終時，模塊內的脫離裝置會自動地將防雷模塊與電網脫開，以避免短路事故發生。同時，防雷器上的指示紅色燈亮。表示防雷器有故障，要檢查維修或更換。

在TT供電線路中我們建議選用（3+1)系統模式，

在TN供電線路中，采用（4+0)系統模式，

在TN-C-S供電線路中，采用（4+0)或（3+1)系統模式，

在IT供電線路中，選用（3+0)系列模式。

特點：

1. 防雷單元采用模塊式設計，更換更方便；內部采用高溫脫離單元，可有效脫離，避免火災發生；

2. 防雷單元前端采用高分?jǐn)嚅_關，可更方便帶電更換防雷模塊并有效防止過載短路保護：

3. 具有雷擊采樣計數，故障告警功能；

電源防雷箱執行標準：GB18802.1-2011.

產品型號及含義:

ZH1-口／(4+0)X-420

ZH1-口／(3+1)X-420

ZH1    : 企業代號

口     : 標稱放電電流

(4+0)  : 4個壓敏電阻

(3+1)  : 3個壓敏電阻加1個放電管

420    : 持續工作電壓

主要技術參數:

三相電源防雷箱40KA60KA80KA,本電源防雷箱采用大容量浪涌吸收片，通流容量為20Ka-40KA、30Ka-60KA、40Ka-80KA,適用于0.4kV低壓供電系統中，對間接雷電或其它瞬時過電壓浪涌進行保護。40KA三相電源防雷箱,60KA三相電源防雷箱,80KA三相電源防雷箱.

低壓配電系統電源防雷箱（SPD)選用及安裝指南

一、規定：

1、本電源防雷箱（SPD)用在低壓電源系統。

2、使用環境：

1)海拔不應超過2000m.

2)周圍空氣溫度正常范圍：－5℃~+40℃,極限范圍－40℃~+70℃.

3)空氣相對濕度≤85%.

4)沒有有害、有腐蝕性氣味的環境。

3、高、低壓地網要分開。

4、地線接地電阻：≤10Ω.

二.依據：根據Gb50057-94、Gb50343-2004標準的要求。

三、供電系統電源線路配置安裝圖：（見圖1)

四、電源防雷箱（SPD)的選用：

一級：標稱放電電流為40kA,放電電流為80kA;

二級 第三級：標稱放電電流為30kA,放電電流為60kA;

四級：標稱放電電流為20kA,放電電流為40kA.

五、連接導線及接地電阻：

1、連接導線必須采用銅芯雙層塑料或雙層橡塑絕緣電線，最小截面積應符合表1的規定。

表1電源防雷箱（SPD)連接線最小截面積

2、電源防雷箱（SPD)建議距地面高度1.8m左右，連接導線應平直，導線截面積越大越好，其目的是降低引線上的阻抗，從而提高SPD的保護水平。

3、接地電阻

地線的接地電阻：≤10Ω(有條件時可將接地電阻盡量降到最?。?span>

六、注意事項：

1、地線必須要等電位連接。

2、導線連接及各元件必須緊固、到位。

3、電源防雷箱（SPD)性能均由制造廠整定，在使用過程中不允許隨意調整。

七、維護與管理：

1、維護：電源防雷箱（SPD)的維護分為周期性維護和日常性維護兩類。周期性維護的周期為一年，每年在雷雨季節到來之前，應進行一次檢測。日常性維護應在每次雷擊之后進行。（在雷電活動強烈的地區，對防雷裝置應隨時進行目測檢查。）

2、管理：

1)電源防雷箱（SPD)應由熟悉雷電防護技術的專職或兼職人員負責管理。

2)投入使用后，應建立管理制度，并做好有關記錄。

3)當發生雷擊事故后，應及時調查分析原因，提出改進防護措施。

三相電源防雷箱40KA-80KA單相電源防雷箱40KA

40KA60KA80KA100KA三相電源防雷箱20KA40KA60KA80KA單相電源防雷箱。
