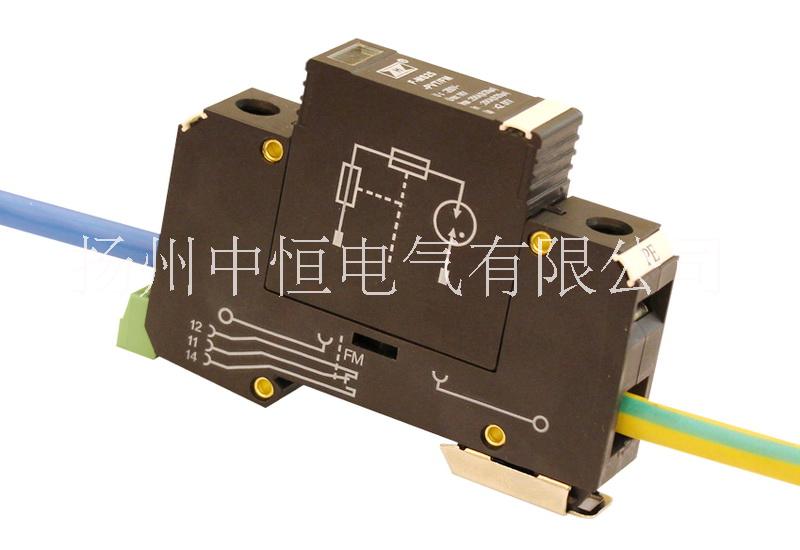

具有輔助遙信接點的二次接地保護器ZH-PT2500

電壓互感器二次接地保護器具備發信功能

電壓互感器（Potential  transformer簡稱PT）作為一種特殊變壓器，它依據電磁感應原理將高電壓按比例關系變換成100v或更低等級的標準二次電壓，供保護、計量、儀表裝置使用，并且能將高電壓與電氣工作人員隔離。

電壓互感器原邊接的是高電壓，副邊為低電壓，并鏈接著保護和表計，工作人員又要經常和保護、表計接觸，如果絕緣損壞，使高電壓串入低電壓回路就可能對在二次回路上工作的繼電保護人員和運行人員造身威脅，另外二次回路絕緣水平低，若沒有接地點也會被擊穿損壞絕緣，損壞表計和繼電器，為了保證人身和設備，電壓互感器二次側必須接地。

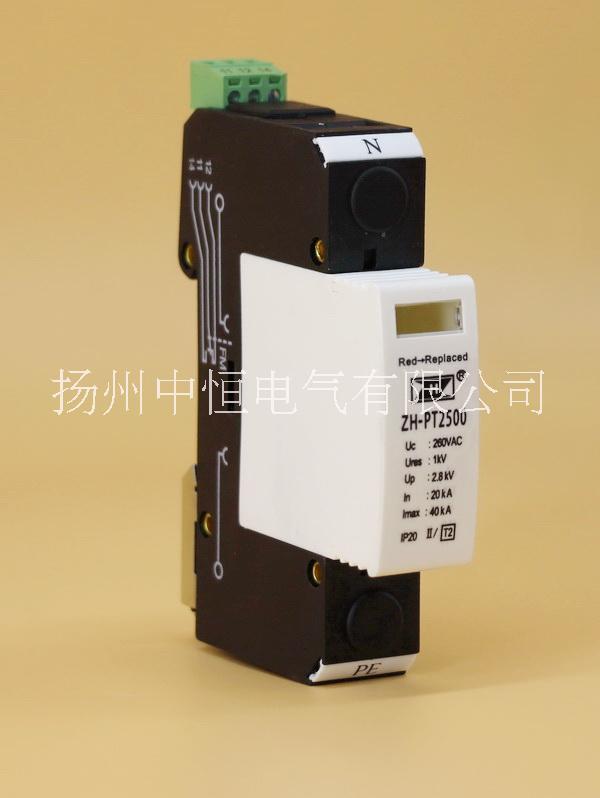

具有輔助遙信接點的二次接地保護器ZH-PT2500

1. 電壓互感器接地方式及傳統二次保護接地方式的弊端

電壓互感器二次側一般有中性點接地和v相（或稱b相）接地兩種（任一相都可以，一般都用v相）。對于v相接地這一方式，此時二次線圈要考慮成一個電阻很小線圈，如果u、w相高壓接地的話，因為v相二次是連接u、w相的，v相接地了就代表u、v、w三相同時存在接地了，此種接地方式下中性點不能再直接接地。

為了避免一、二次繞組間絕緣擊穿后，一次側高壓竄入二次側，故在二次側中性點通過一個保護間隙接地。當高壓竄入二次側時，間隙擊穿接地，v相繞組被短接，該相熔斷器會熔斷，起到保護作用。

以某電廠實例來說，采用的是傳統避雷子螺柱電壓互感器二次接地方式即氧化鋅接地保護該接地方式存在以下問題：

1、間隙具有放電老化失效并短路問題；

2、當放電間隙失效后無遙信報警功能；

3、放電間隙失效狀態無法指示，不具有可視性；

4、傳統避雷子螺柱由于安裝在戶外，連接處銹蝕現象較嚴重，檢修替換不方便；

5、產品防人手觸摸能力低，不能實現帶電插拔；

6、放電間隙不密封，氣候濕度較大時容易產生放電現象；

7、不是標準導軌安裝，與其他電壓電器不協調。

為此，需要配置新的改進型電壓互感器二次接地保護器，滿足電站運行需要。

220KV電壓互感器二次接地保護器應用分析

新型電壓互感器二次保護器在防止老化、便于檢修、保護的性能有很大提高。
