ZH-F-MS 25-PVT/FM擊穿保險的原理

 擊穿避雷器,帶報警觸點擊穿保險器, 擊穿保險器,帶報警觸點接地保護器, 接地保護器,二次接地保護器,擊穿保險器JBO

當高壓竄入低壓時，擊穿保險器惰性氣體間隙被擊穿，故障電流使高壓系統保護裝置迅速動作，切除電源。二次擊穿保險是用在互感器低壓側的，對于10KV/20KV/35KV/500KV110KV/220KV變電站的電壓互感器的一次是高壓，而二次是低壓的100V，電壓互感器擊穿保險的作用：防止高壓過電壓竄入低壓通過擊穿保險接地。化解隱患。

電壓互感器二次側中性點引出線，接在擊穿保險的一端，而擊穿保險的另一端則接地，當一次側有過電壓時，，可以迅速將其瀉入大地。

ZH-F-MS 25-PVT/FM擊穿保險的原理
 擊穿避雷器,帶報警觸點擊穿保險器, 擊穿保險器,帶報警觸點接地保護器, 接地保護器,二次接地保護器,擊穿保險器JBO

將電壓互感器低壓側星形接法的中性點或者角形接法的一相，通過擊穿保險器同大地連接。從而防止在中性點不接地系統中防止高壓竄入低壓。

產品應固定安裝于35mm導軌上， 產品一端接被保護設備線路中即互感器的中性點上，另一端接PE線，接地電阻不應超過10Ω。

產品投入運行前應作預防性試驗：絕緣電阻試驗。

用直流1000V搖表測量（均勻轉速為120r/min），不應擊穿（絕緣電阻不低于100MΩ）；用直流2500V搖表測量（均勻轉速為120r/min），應可靠擊穿（絕緣電阻不大于10MΩ）。

  注：絕緣電阻試驗不建議用電子式兆歐表測量。

 擊穿避雷器,帶報警觸點擊穿保險器, 擊穿保險器,帶報警觸點接地保護器, 接地保護器,二次接地保護器,擊穿保險器JBO

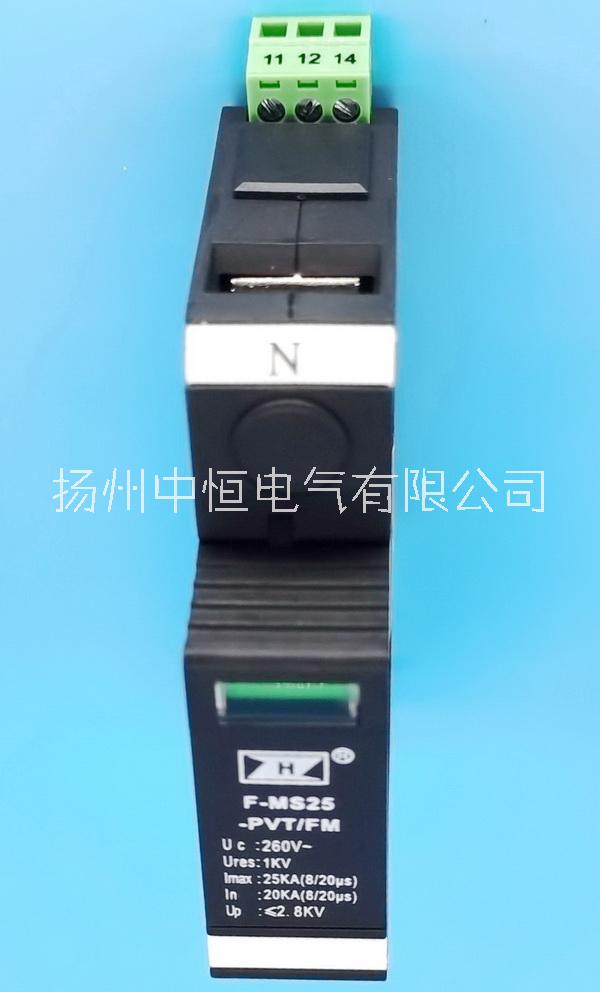

電壓互感器PT擊穿保險是揚州中恒電氣有限公司產品生產的產品，電壓互感器PT擊穿保險也稱：二次接地保護器、中性點保護器和過電壓保護器插件。

型號：F-MS 25-PVT/FM，達到：1000V不擊穿，2500V（可選2000V或其他值）可靠擊穿。能保證達到電力系統反措的技術要求。
