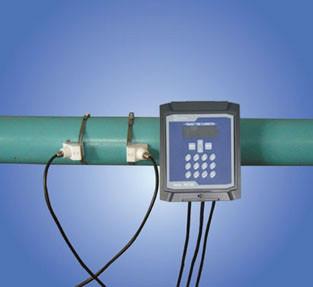

供應超聲波流量計 SASCSB外夾式超聲波流量計

SASCSB-1000型外夾式超聲波流量計利用了低電壓、多脈沖發射接收原理，采用雙平衡信號差分發射、接收技術和硬件參數無關化設計方法；通過選用國際上、進的大規模集成電路和的SMD貼裝焊接工藝生產而成。確保每臺出廠的流量計都具有相同的性能。靈活多變的中文顯示主機(壁掛F1標準型、壁掛F2防爆型、盤裝S型、壁掛FN網絡型)滿足各種不同的工業現場。簡單方便的傳感器易于現場人員安裝維護。
項目      性能/參數
測量主機    準確度      1.0  %
    重復性      0.2%
    流速范圍：0-64m/s
    測量周期：500mS  (每秒2次，每個周期采集128組數據)
    測量原理：超聲波時差原理，4字節IEEE754浮點運算
    顯示接口：可連接2×10背光型漢字或者2×20字符型液晶顯示器
    操       作： 外接16鍵輕觸鍵盤以及PC計算機設參軟件
    輸       入： 3路4-20mA輸入可選，準確度0.1%  ，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用
    兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法）
    輸出      電流信號  (可選模塊)：4-20mA,  阻抗600Ω浮空，準確度0.1%  。  頻率信號  (可選模塊)：1-9999Hz之間任選，OCT輸出。  脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出  (其中1   路脈沖寬度6~1000ms間可編程，默認200ms)  。  報警信號：雙路OCT輸出，可選近20種源信號。  數據接口：隔離RS485串行接口。
    通訊協議：MODBUS協議、MBUS協議、FUJI擴展協議，推薦使用MODBUS-RTU協議或者MODBUS-ASCII協議
    其它功能：自動記憶前64日、前32個月、前2  年的累積流量和工作狀態；自動記憶前16次上、斷電時間和流量并可實現自動或手動補加；  可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）；  1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備；  工作參數可固化到機內的FLASH存儲器中，上電時自動調出；  用戶能夠通過E-mail傳送來的代碼文件實現軟件升級  故障自診斷功能。  故障時間計時器。
    工作電流      50mA  (不連接鍵盤顯示和蜂鳴器不響的條件下)
    備用電池      使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失
    環境溫度      -10℃～70℃(大于此溫度范圍要求請與廠家聯系)
    工作時間      連續
    電  源      24VDC    8~30VDC    24VDC
    尺寸      Φ84      116×62      92×36
傳感器      外縛式      標準S1型，適用管徑DN15～100mm標準M1型，適用管徑DN50～1000mm標準L1型，適用管徑DN300～6000mm高溫S1H型，適用管徑DN15～100mm高溫M1H型，適用管徑DN50～1000mm其它廠家的傳感器
    插入式：測量管道材質不限（不停產安裝）適用于管徑DN80以上。

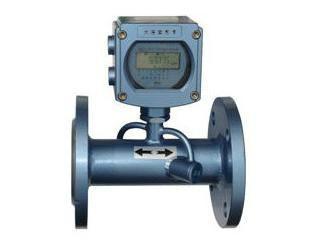

    管段式：π型管段式：適用于管徑DN25-DN40，整機測量精度±0.5%標準管段式：適用于管徑DN50～DN1000，整機測量精度±0.5%
    信號電纜：SEYV75-2雙絞線纜，出廠標配5米，特定場合單根可加長至500  米（不推薦）。
    防護等級：IP68(可浸水工作)
    可測管道管材：鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。
    襯材：環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。
    內徑：15mm～6000mm（π型管段式內徑可小至2毫米）
    直管段長度：上游≥10D，下游≥5D，距泵出口處≥30D。
    測量介質種類：水、海水、酸堿液、食物油、汽、煤、、原油、酒精、啤酒等能傳播超聲波的均勻液體。
    濁 度：≤20000  ppm，污水測量效果好，絕大多數污水管道可穩定測量。
    溫 度： -40℃～160℃
    流 向：可對正反向流量分別計量，并可計量凈流量.
