產品特點：
１、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
２、測量管內無阻礙流動部件，無壓損，直管段要求較低；
３、系列公稱通徑DN6～DN3000。傳感器襯里和電極材料有多種選擇；
４、轉換器采用新穎勵磁方式，功耗低、零點穩定、度高。流量范圍度可達1500：1；
５、轉換器可與傳感器組成一體型或分離型；
６、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
７、電磁流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；
８、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能；
工作原理：
電磁流量計的測量原理是基于法拉第電磁感應定律（如下圖）：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢；
測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體 直接接觸的電極撿出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20ma和0－1khz輸出。
量程范圍確認
一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，流速應不小于0.2m/s，應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D大小，其值由下式計算：
Q=πD?V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）
電磁流量計的量程Q應大于預計的流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜。
主要技術數據：
整機和傳感器技術數據
| 執行標準 | JB／T 9248—1999 |
| 公稱通徑 | 6、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、 700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 |
| 流速 | 15m／s |
| 度 | DN6～DN600 | 示值的：±0.3％(流速≥1m／s)；±3mm／s(流速<1m／s) |
| DN700—DN3000 | 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) |
| 流體電導率 | ≥5uS／cm |
| 公稱壓力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa |
| DN6～DN150 | DNl5～DN600 | DN200～DN1000 | DN700～DN3000 | 特殊訂貨 |
| 環境溫度 | 傳感器 | —25℃—十60℃ |
| 轉換器及一體型 | —10℃—十60℃ |
| 襯里材料 | 聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚乙(F46)、加網PFA |
| 流體溫度 | —體型 | 70℃ |
| 分離型 | 聚氯丁橡膠襯里 | 80℃；120℃(訂貨時注明) |
| 聚氨酯襯里 | 80℃ |
| 聚四氟乙烯襯里 | 100℃；150℃(訂貨時注明) |
| 聚乙(F46) |
| 加網PFA |
| 信號電極和接地電極材料 | 不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 |
| 電極刮刀機構 | DN300—DN3000 |
| 連接法蘭材料 | 碳鋼 |
| 接地法蘭材料 | 不銹鋼1Crl8Ni9Ti |
| 進口保護法蘭材料 | DN65—DNl50 | 不銹鋼1Crl8Ni9Ti |
| DN200～DNl600 | 碳鋼十不銹鋼1Crl8Ni9Ti |
| 外殼防護 | DN6～DN3000分離型橡膠或聚氨酯襯里傳感器 | IP65或IP68 |
| 其他傳感器、——體型流量計和分離型轉換器 | IP65 |
| 間距(分離型) | 轉換器距離傳感器一般不超過100m |
表頭轉換器技術數據
| 電源 | 交流 | 85—265V，45—400Hz |
| 直流 | 11—40V |
| 操作鍵和顯示 | 按鍵式 | | 4個薄膜按鍵可設定選擇全部參數，也可利用PC機(RS232)對轉換器設定編程； | | 3行LCD寬視角、寬溫、帶背光顯示； | | 第1行顯示流量值； | | 第2行顯示流量單位； | | 第3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。 | |
| 磁鍵式 | | 2個磁鍵用于顯示參數的選擇和復位，利用PC機(RS232)對轉換器設定編程； | | 2行LCD寬視角、寬溫、帶背光顯示： | | 第1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。 | | 第2行：顯示流量。 | |
| 內部積算器 | 正向總量、反向總量及差值總量。 |
| 輸出信號 | 單向模擬輸出 | | 全隔離，負載≤600D．(20mA時)； | | 上限：0—21mA可選，每檔lmA； | | 下限：0—21mA可選，每檔1mA； | | 正、反向流量輸出方式編程。 | |
| 雙向模擬輸出 | 下限限制為?；?span>4mA，其他同單向模擬輸出。 |
| 雙向脈沖輸出 | | 兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1—800Hz可選,每檔IHz； | | 方波或選定脈寬，選定脈寬上限2．5S，每檔1ms； | | 無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。 | |
| 雙路報警輸出 | | 可報警(編程)高／低流量、空管、故障狀態、正，，反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選； | | 帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.(與脈沖輸出不隔離) | |
| 數字通訊 |
| RS232，RS485，HART |
襯里的選擇
| 襯里材料 | 主要性能 | 介質溫度 | 適用范圍 |
| —體型 | 分離型 |
|
| 聚四氟乙烯（F4) | 是化學性能最穩定的一種塑料，能耐沸騰的、、和，也能耐濃堿和各種有機。不耐、高溫、高流速液氟、液氧、自氧的腐蝕。 | 70℃ | 100℃ 150℃ (需特殊訂貨) | 1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。 |
| 聚乙（F46) | 同F4，耐磨性、抗負壓能力高于F4。 | 同上 |
|
| 聚氟合（Fs) | 適用溫度上限較聚四氟乙烯低，但成本也較低。 | 80℃ |
|
| 聚氯丁橡膠 | 1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。 | 80℃ 120℃ (需特殊訂貨) | 水、污水、弱磨損性的泥漿礦漿。 |
| 聚氨酯橡膠 | 1、耐磨性能。 2、耐腐蝕性能較差。 | 80℃ | 中性強磨損的礦漿、煤漿、泥漿 |
進口保護法蘭和接地法蘭(或接地環)的選擇
| 蘭種類 | 適 用 范 圍 |
| 接地法蘭(或接地環) | 適用于非導體管道，如塑料管道，但有接地電極的傳感器不需要。 |
| 進口保護法蘭 | 當介質有強磨損性時選用。 |
電極的選擇
| 電極材料 | 耐蝕及耐磨性能 |
| 不銹鋼0Crl8Nil2M02Ti | 用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 |
| 哈氏合金B | 對沸點以下的一切濃度的有良好的耐蝕性，也耐、、、有機酸等非性酸、堿，非氧化性鹽液的腐蝕。 |
| 哈氏合金C | 能耐非氧化性酸，如、混酸、或與的混合介質的腐蝕，也耐氧化性鹽類如：Fe，”、、Cu”下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕 |
| 鈦 | 能耐海水、各種物和次氯酸鹽、氧化性酸(包括)、有機酸、堿的腐蝕。不耐較純的還原性酸(如、)的腐蝕，但如酸中含有氧化劑(如、Fc＋＋、Cu＋＋)時，則腐蝕大為降低。 |
| 鉭 | 具有優良的耐蝕性和玻璃很相似。除了、、堿外，幾乎能耐——切化學介質(包括沸點的、和l 50℃以下的)的腐蝕。在堿中刁；耐蝕。 |
| 鉑／鈦合金 | 幾乎能耐——切化學介質，但不適用于和銨鹽。 |
| 不銹鋼涂覆碳化鎢 | 用于無腐蝕性，強磨損性的介質。 |
| 注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。 |
SASDGY系列電磁流量計儀表量程選擇
◆量程范圍確認
一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，流速應不小于0.2m/s，應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦；對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=πD2V/4
Q:流量（㎡/h） D:管道內徑 V：流速（m/h）
電磁流量計的量程Q應大于預計的流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。
SASDGY系列電磁流量計參考流量范圍
| 口徑mm | 流量范圍m3/h | 口徑mm | 流量范圍m3/h |
| φ15 | 0.06~6.36 | φ450 | 57.23～5722.65 |
| φ20 | 0.11～11.3 | φ500 | 70.65～7065.00 |
| φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
| φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
| φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
| φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
| φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
| φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
| φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
| φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
| φ250 | 17.66～176.25. | φ2000 | 1130.4～113040.00 |
| φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
| φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
| φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
電磁流量計安裝案例
電磁流量計安裝地點
一、安裝地點的選擇
為了使變送路工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：
⑴盡量避開鐵磁性物體及具有強電磁場的設備（如大電機、大變壓器的等），以免磁場影響傳感器的工作磁場和流量信號
⑵應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。
⑶應盡量避免日曬雨淋，避免環境溫度高于60℃及相對濕度大于95%。
⑷選擇便于維修，活動方便的地方。
⑸流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側。
二、安裝要求
為了你正確的測量，在選擇管道上位置時應注意以下幾點要求：
⑴傳感器既可在直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態?！ ?br /> ⑵介質在安裝位置應該滿管流動，避免比滿管及氣體附著在電極上?！ ?br /> ⑶對于液固兩相流體，采用垂直安裝，使被傳感器襯里磨損均勻，延長使用壽命。
⑷流量計安裝位置介質不滿管時，可采取抬高流量半后端管路的方法，使其滿管，嚴禁在管道點和出水口安裝流量計。
⑸修改管道的安裝方法:當介質流速達不到要求時，應當選用較的流量計，這時應使用異徑錐管或修改部分管道，使其與傳感器同口徑，但前后直管段至少須滿足:前直管段≥5DN,后直管道≥2DN(DN為管徑)。
⑹前后直管段為流量計前≥5DN，后端≥2DN。
| ☆產品選型 |

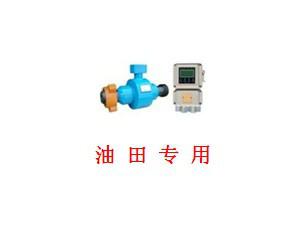

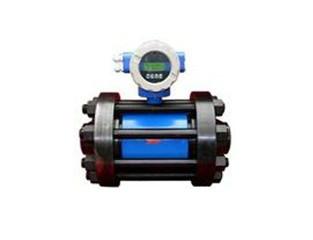

| SASDGY | 高壓電磁流量計 | | 口徑 | 代號 | 口徑 | 流量范圍（/h） | | 代號 | 口徑 | 流量范圍（/h） | | D10 | 10 | 0.06～2.3 | D150 | 150 | 15～510 | | D15 | 15 | 0.15～5.1 | D200 | 200 | 27～904 | | D25 | 25 | 0.4～14 | D250 | 250 | 42～1416 | | D32 | 32 | 0.7～23 | D300 | 300 | 61～2040 | | D40 | 40 | 1～36 | D350 | 350 | 83～2776 | | D50 | 50 | 1.7～57 | D400 | 400 | 109～3624 | | D80 | 80 | 4～145 | D500 | 500 | 170～5664 | | D100 | 100 | 7～226 | D600 | 600 | 245～8152 | | 介質溫度 | T0 | 0～80℃ | | T1 | 0～120℃ | | T2 | 0～180℃ | | 襯里材料 | F0 | 聚氨脂≤80℃中性礦漿、泥漿、煤漿 | | F1 | 耐磨橡膠≤60℃一般酸、堿、鹽介質 | | F2 | 聚四氟乙烯≤180℃濃度較大酸、堿、鹽介質 | | F3 | 改性聚氨脂≤120℃中性漿液 | | 電極材料 | K1 | 316L | | K2 | 哈氏 | | K3 | 鈦材/鉭材 | | K4 | 碳化物（耐磨） | | 工作壓力 | P1 | 2.5MPa 全系列口徑 | | P2 | 6.4MPa 口徑≤150 | | P3 | 16MPa 口徑≤150 | | P4 | 25MPa 口徑≤150 | | P5 | 35MPa 口徑≤150 | | 連接方式 | C0 | 法蘭式 | | C1 | 法蘭夾裝式 | | 轉換器結構 | E1 | 一體式智能表頭 | | E2 | 分體式智能表頭，注：信號線長度應注明 | | 供電電壓 | H0 | 220VAC | | H1 | 24VDC | | 輸出類型 | G1 | 4～20mA | | G2 | 1～5V | | G3 | Rs485 | | 防爆類型 | N | 普通型 | | D | 隔爆型（供電應選24VDC） | | | | SASDGY － D25 T0 K1 P1 C0 E1 H1 G1 D 型號舉例 | |
|
|
￥1150.00
