FA400龍門五軸加工中心類目 > 商鋪首頁 > 產品展示 > 東莞市軸加工中心廠家_供應 FA400龍門五軸加工中心

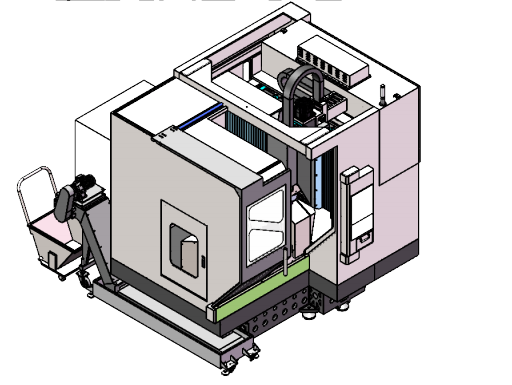

供應 FA400龍門五軸加工中心

[龍門五軸加工中心

FA400五軸加工中心

五軸

五軸聯動加工中心]

東莞市軸加工中心廠家

采購數量

1 臺以上

價格

￥126000.00

運費： 廣東東莞市 | 賣家支付運費

購買數量： 庫存 60臺

在線詢盤聯系廠家：13380170238

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[龍門五軸加工中心 FA400五軸加工中心五軸五軸聯動加工中心]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應 FA400龍門五軸加工中心）

品牌： 其他
型號： FA400
類型： 立式加工中心
界面語言： 中文
產品類型： 全新
是否庫存： 否
售后服務： 1年保修，免費培訓
重量： 8000kg
主電機功率： 15KW
主軸轉速范圍： 18000
定位精度： ±0.01
刀具數量： 其他
三軸行程(X*Y*Z)： 550*750*400
動力類型： 機械傳動
布局形式： 其他
作用對象： 五金
適用行業： 通用
數控加工中心： 五軸加工中心

一、設備特性技術描述

產品簡介

　五軸龍門加工中心傳動鏈簡潔，X軸Y軸Z軸運動采用伺服電機直聯傳動機構，其各向進給移動運動均采用高精度滾珠絲杠副傳動，傳動剛性好，精度高，使用壽命長；主軸為HSKA63/18000轉電主軸精度高，運行平穩，三軸導軌為德國英鈉45滾珠導軌。刀庫可選配24把圓盤刀庫或者是48把鏈?zhǔn)降稁?。?jiǎn)潔牢靠的傳動保證了龍門加工中心的工作精度穩定可靠。底座和龍門內部均為太陽筋條加固，抗扭性強不易變形。

二、機床主要技術參數：

序號	名稱	機型	單位	參數
1	行程范圍	X軸行程	mm	550mm
2		Y軸行程	mm	750mm
3		Z軸行程	mm	400mm
4		回轉軸C	度	0-360
5		擺動軸A	度	±100
6	工作臺	裝夾面（直徑）	mm	400
7		工作臺負載	KG	300
8		主軸端面至工作臺距離（A軸位于0度位置時）	mm	150-550
9	主軸	外圓直徑	mm	150
10		轉速	rpm	18000
11		使用電壓	V	380
12		冷卻方式		油冷
13		軸端連接	V	HSKA63
14	絲桿導軌	滾柱螺桿直徑/螺距	mm	X,Y,Z：Ф40mm/12mm
15	絲桿導軌	線軌寬度		XYZ:45 滾柱
16	刀庫	刀柄規格	T	SHKA63
17		刀庫容量	把	32
18		直徑鄰刀/鄰空刀	mm	75/150
19		長度	mm	250
20		換刀時間(刀對刀)	s	2.9
21	電氣	電主軸功率	KW	15
22		X/Y軸電機	KW	2.9KW
23		Z軸電機（剎車）	KW	2.9KW
24		AC轉臺	DD	RDDS400
25	速度	XYZ切削進給速度范圍	mm/min	30000
26		回轉軸C	度/min.rpm	30
27		擺動A軸	度/min.rpm	30
28	機床精度	定位精度（X/Y/Z)	mm	±0.01/300
29		回轉軸C/擺動軸A	度	±0.006
30		重復定位精度（X/Y/Z)	mm	±0.005
31		回轉軸C/擺動軸A	度	±0.004
32	其他	數控系統		Lynch N3
33		所需氣壓		6 kgf/cm?
34		外形(長×寬×高)	mm	275026003050
35		整機重量	kg	約8000

三、機床主要配置：

序號	類別	項目	名稱	型號規格	●為標配
1	床身	鑄鐵	樹脂砂鑄件工藝	HT300	●
		油路	自動	自動注油	●
		絲桿	臺灣上銀絲桿	滾珠絲桿4012	●
		導軌	德國英鈉線性導軌	XYZ：RG45（珠柱）	●
		主軸	速鋒高速電主軸	HSKA63	●
		AC轉臺	豪邁	RDDS400	●
2	電氣	進給電機類型	日本安川	XYZ：2.9KW	●
2	電氣	主軸	速鋒高速電主軸	15KW	●
3	系統	工業系統	上海	Lynch N3	選配
4	換刀	氣動換刀裝置	方冠伺服刀庫	鏈?zhǔn)?span>48把	選配
5	外觀	鈑金	全防護式	白色+黑色	●
6	潤滑	電子注油器	RGB電動注油器	電動注油器	●
7	照明	長條型照明燈		MWD-F3-282	●
8	排屑機	螺桿排屑機	乾冠	80外徑	●
9	配件	刀柄\嗦嘴	HSKA63	各6個	●
		工具		1套	●
		鎖刀座	HSKA63	1個	●
		說明書		U盤電子檔	●
		對刀儀		1個	選配
10	服務	貨運	省內（外）	省內（外）	●
		培訓	上門	上門	●
		包裝	木架包裝	木架包裝	●
		保修	1年	1年	●

四、機床驗收及培訓：

1、機床加工驗收依據，機床交貨驗收分初驗收和終驗收。

a、初驗收：地點在甲方工廠，乙方設備裝配調試合格后，按甲方圖紙要求試加工 3個工作日，每天抽10件產品全部符合甲方圖紙后開始初驗收，甲乙雙方簽訂初驗收合格報告。

b、終驗收：在甲方現場進行，設備運行1個月后，無致命不可修復的缺陷可以是為驗收合格，甲方填寫機床驗收?qǐng)?bào)告。

2、在初驗收和終驗收期間，乙方應負責對甲方操作人員進行免費培訓，經培訓甲方操作人員能熟練操作機床，掌握機床的基本知識和一般故障的排除。

3、技術資料：乙方隨機向甲方提供完整的機床資料，包括數控系統操作說明書。

4、本協議一式兩份，雙方各執一份。本技術協議作為合同附件，經雙方簽字蓋章后與合同具有同等法律效力。本協議未規定的按雙方簽訂的合同條款執行，協議、合同都未規定的雙方協商解決。

五、售后服務

乙方負責到甲方工廠現場安裝，并培訓甲方人員。并有一年的保修服務期，所有設備除人為損壞的配件以外均有一年的免費保修服務。保修期內如設備出現故障甲方不能處理的，乙方在二個工作日內到達甲方現場解決問題。

標簽：龍門五軸 FA40 五軸五軸聯動 龍門五軸加工中心 FA400五軸加工中心五軸五軸聯動加工中心東莞市軸加工中心東莞市軸加工中心廠家
