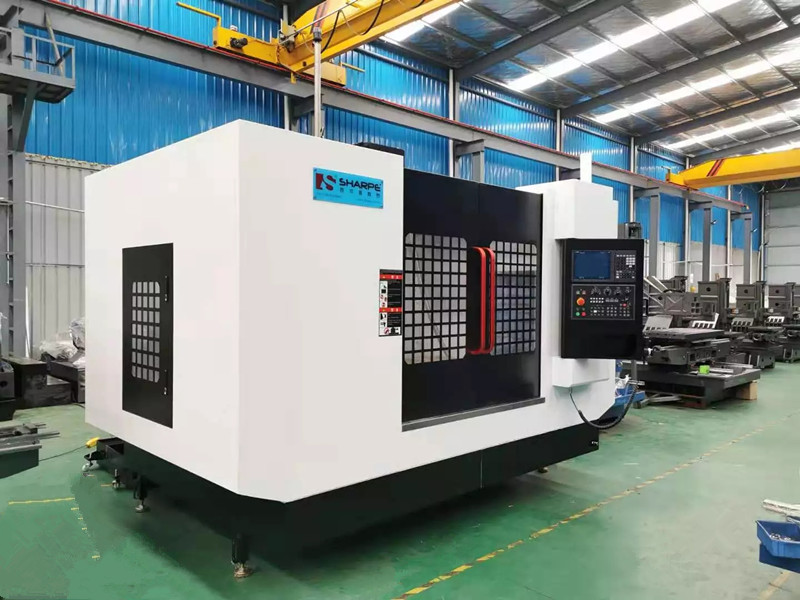

供應vmc1370加工中心 數控機床cncJ加工中心

V1370L數控加工中心 適用范圍： 批量生產加工較大些的五金零件，或一次裝夾更多的小型五金零件，可以鉆孔，攻絲，銑切。適合材料銅鋁件，鑄件，一般鋼件。每加工一個零件換刀不超過24把。 產品簡介： V1370L加工中心是采用目前市場上成熟穩定的臺灣寶元(6800D)加工中心系統（或三菱M80），并配以24把圓盤式BT40刀庫。產品配置較高，精度很高，穩定性很高。 該機床具有整體結構強，機床結構經過有限元分析優化，剛性更強，結構更穩定。 創新立柱與刀庫支架復合立柱剛性更強，刀庫更穩定不變形。 高剛性主軸可搭配大扭矩裝置生產效率提高30%以上。 ① 剛性機床要兼有故障率低、可靠性好的生產場合。 ② 特別適應于主軸箱高速往復運動的加工場合。 ③ 短喉深高剛性緊湊型結構配大扭矩裝置生產效率提高30%以上，適用于重負荷加工。 V1370L參數表 項 目 參 數 單位 工作臺 工作臺尺寸 1400×700 mm 允許荷重 1000 kg T型槽尺寸 5-18×130 mm 加工范圍 工作臺行程：X軸 1300 mm 鞍座行程：Y軸 700 mm 主軸行程：Z軸 700 mm 主軸端面至工作臺面距離 170-870 mm 主軸中心至立柱距離 810 mm 主軸 主軸形式 直連式/皮帶頭 - 錐孔 BT40 - 轉數 8000/12000 rpm 進 給 切削進給速度范圍 5-10000 mm/min 快速移動 X軸 36 m/min Y軸 36 Z軸 36 刀 庫 刀庫容量 24T mm *直徑（相鄰空位） 80 mm *長度 350 mm *重量 8 kg 換刀時間（臨近刀） 1.6 Sec 電氣 主軸電機功率 15/8000 kw/rpm X/Y軸進給電機 3 kw/rpm Z軸進給電機 3 kw/rpm 定位精度 XYZ三軸 ±0.005/300 mm 重復定位精度 XYZ三軸 ±0.003/300 mm 所需氣壓 6-7 kgf/cm2 所需氣體流量 0.15 m?/min 主機重量 8500 kg 機床外觀尺寸 3.4*2.9*3.8 m V1370L主要配件表 序號 部件名稱 數 量 單 位 生產廠家 規 格 備 注 1 主軸 1 支 臺大 BT40-8000RPM 2 絲杠軸承 6 套 FAG/BSB BSB2562 3 滾珠絲杠 3 套 HIWIN XYZ 5010 C3級 4 聯軸器 3 套 潤德 隨電機配 5 直線導軌 3 套 HIWIN RGH45HA P級 6 刀庫 1 套 *田 BT40-24T 客戶選配 7 系統 1 套 臺灣寶元/三菱 6800D/ M80 客戶選配 8 電機 4 套 日本安川/三菱 客戶選配 9 潤滑系統 1 套 河谷 3L 10 伸縮護罩 3 套 鴻旺/愛派爾 VMC-V1370
