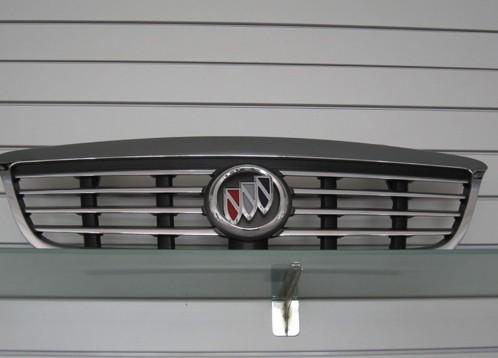

中網模具，透氣格柵模具

報價——協商——簽訂合同——預付款——產品設計和模具設計——設計確認——模具
生產——試?！臉印ㄐ薷摹⒓臉樱蛻粽J(rèn)同樣品和模具質量——尾款——模具出運——后續服務。

模具流程:審圖---備料---加工---模架加工---模芯加工---電極加工---模具零件加工---檢驗---裝配—飛模---試模---生產


汽車保險杠模具制造技術要求的參數

?一.模具外觀、外形及相關標準

1：模具尺寸符合客戶要求，符合客戶注塑機型號。

2；客戶銘牌制作，(模具編號、模具重量、模具外形尺寸、制作開始時間)安裝鉚釘固定，位置符合標準。

3；圈大小符合技術要求，高出頂板10mm，安裝須沉于上固定板，不得直接貼在模板上，使用2個以上螺絲固定。

4；澆口套球面R符合標準，澆口套R>成型機R

5；澆口套及流道表面拋光至600#砂紙以上，避免棱角。

6；模架各模板在天側右下角用字沖打上模具編號；模板編號A0，B0；進出水標記IN,OUT；連接管路標記L；進出油標記O IN，O OUT；所有字碼符合標準。模具外表爛字、箭頭“UP”按照客戶要求制作

7；模具地側安裝立腳以保護底面，無特殊情況可以垃圾釘代替。

8；大型模具（8噸以上），模具裝夾需開設U型槽或穿孔,與成型機固置對應。

9；模架表面不得有凹坑、銹跡，多余不用的吊環、進出水、氣、油孔等及其他影響外觀的缺陷。

10；模架各板、孔位、棱邊應有大于1.5mm的倒角。特殊部位除外。

11；保證所有吊環均能旋到底，吊裝平衡。

12；頂針板下安裝垃圾釘，頂出板就做行程塊，不能用螺絲代替。

13；模具撐頭面積應達到方腿間后模板面積的30%，撐頭比模腿高出0.15mm，并不與頂出孔干涉。

14；所有模具螺絲不得切短，滑牙等缺陷；M12（含M12）以上的螺絲使用（12.9級）。螺絲吊模料長度，螺絲直徑的1.2倍以上。

15；螺絲沉頭孔底面為平面，螺絲安裝不能高出沉頭孔，底于平面1-2MM。

16；重量超過10KG的零件應做相應吊環孔，吊環孔大小和位置符合標準。

?
