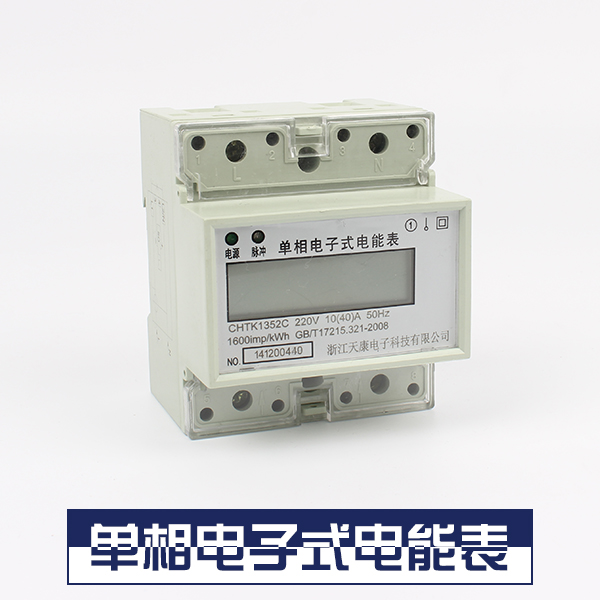

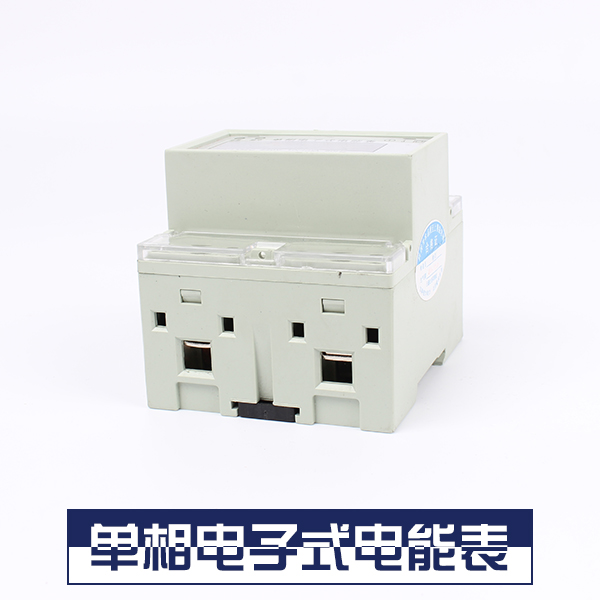

CHTK1352B導軌式單相電子式電能表使用說明書

1． 用途及適用范圍

  CHTK1352B導軌式單相電子式電能表系我公司采用微電子技術計量電能，采用進口大規模集成電路，應用數字采用處理技術及SMT工藝等技術研制開發的新型單相全電子式電能表。該電表完全符合GB/T17215.321-2008國家標準及IEC62053中1級或2級單相電能表的相關技術要求，可直接地測量電能計量中正向有功電能，由7+1位LCD顯示總用電量；具有可靠性高、體積小、重量輕、外表美觀、工藝、35mmCHTK1352B標準導軌方式安裝等特點；并具有良好的抗電磁干擾、低工耗節電、高精度、高過載、高穩定性、防竊電。長壽命。

該表適用于計量額定頻率為50Hz或60Hz的單相交流有功電能、供固定安裝在室內使用，適用于環境溫度不超過-25℃～+55℃，相對濕度不大于95%，且空氣中不含有腐蝕氣體及避免塵沙、霉菌、鹽霧、凝露、昆蟲等影響。

2． 主要規格及技術參;

2.1．電能表規格：

注：額定電流欄中，括號前的數值為額定電流值Ib，括號內的數值為額定電流值Imax。

2.2.技術參數：

2.2.1 誤差限

2.2.2 電動

     在額定電壓、額定頻率及COSΦ=1的條件下，當電能表負載電流為下規定值時，電能表起動并連續計量電能。

2.2.3 潛動

  當電能表的電流線路中無電流，而加于電壓線路的電壓為額定值的115%時，電能表的測試輸出不應產生多于一個的脈沖。

2.2.4 絕緣性能

  電能表的所有線路對外殼間能經受波形為1.2/50μS，峰值為6KV的沖擊電壓，在相同極性下試驗10次，不出現電弧放電或擊穿現象。

  電能表的所有線路對地絕緣能經受頻率為50Hz的實際正弧形的交流電壓2KV，歷時一分鐘試驗不擊穿。

3.安裝與使用

3.1 安裝注意事項及方法

3.1.1電能表在出廠前經檢驗合格，并加封鉛印，即可安裝使用。對無鉛封或貯存時間過久的電能表應請有關部門重新檢驗后，方可安裝使用。

3.1.2電能表由原包裝箱中取出時發現內包裝或外殼損傷，不要對該表進行安裝、加電，請與本公司技術服務部門聯系。

3.1.3安裝電能表需有經驗的電工或?qū)I(yè)人員，并確定讀完本說明書。

3.1.4電能表應安裝在室內通風干燥的地方，采用35mmCHTK1352B標準導軌式安裝，安裝電能表的底板應固定在堅固耐火、不易振動的墻上。

3.1.5在有污穢及可能損壞機構的場所，電能表應安裝在保護柜內。

3.1.6安裝接線時應按照電能表殼上的接線圖或說明書的相應接線圖進行接線，使用多股銅線引入，避免因接觸不良而引起電能表工作不正常或燒毀。

3.1.7電能表正確接入電網時，電表的電源指示燈常亮。

3.2使用說明

3.2.1電能表在雷電較多的地區使用時，應采取避雷措施，以避免因雷擊而損壞電能表。

3.2.2電能表的負載能力在0.05Ib～I(xiàn)max（直接接入式）

3.2.4數據顯示：計度器顯示

3.2.5電源指示：綠燈指示燈亮?xí)r表示電能表的工作電源正常

3.2.6脈沖指示：紅燈指示燈亮?xí)r表示檢查到電能脈沖

3.2.7當有采樣信號后，脈沖指示燈亮約80ms

3.2.8計度器顯示類型，如下

      總電能消耗NNNNN.N(7+1格式)，例如圖1：總電能消耗值是000000.0KW1

4.接線圖及外形圖

44.1接線圖

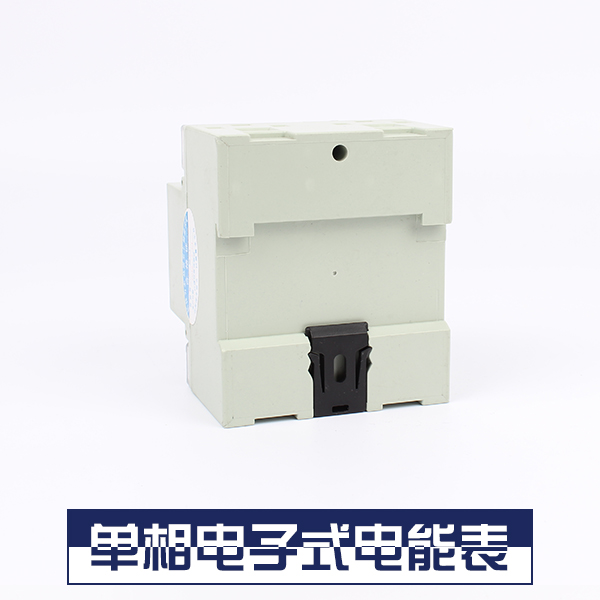

4.2 外形圖

5測試方法

該電能表有光電耦合式電能脈沖測試輸出端口，位于接線端鈕盒上（如圖2），將測試設備的+5VDC接到20號（正極）端子上，信號線S接到21號（負極）端子上即可。

6運輸及貯存

6.1.電能表的運輸和拆封不應受到劇烈沖擊，并根據ZBY002-81《儀器儀表運輸、貯存基本環境條件及試驗方法》之規定運輸、貯存。

6.2.電能表應保存在原包裝箱內，保存地方的環境溫度為-35℃～+65℃，相對濕度不超過95%，且空氣中不應含有足以引起腐蝕的氣體，環境溫度不應劇烈變化。

6.3.電能表應在原包裝條件下，放置在臺架上，置放高度不超過五箱，拆封后單只包裝的電能表疊放高度不超過五只，內包裝（塑料袋）拆封后的電能表不宜貯存。

7.保證期限

      電能表自出廠日期起12個月內，若用戶發現電能表不符合上述特性及產品標準規定的技術要求，在制造廠鉛封仍完整（或由有有關電力計量部門證明）并完全遵守本說明書中所規定的運輸、保存、安裝及使用規則的條件，出現質量問題，制造廠給予免費修理或更換。
