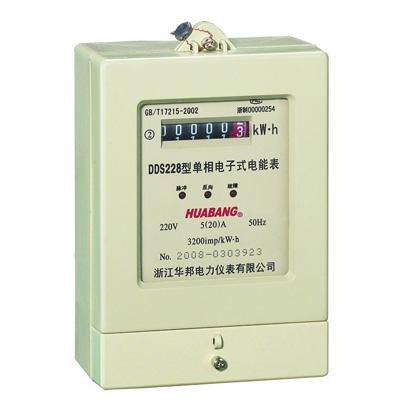

供應單相電子式電能表廠家

一、概述

         DDS228單相電子式電能表(下稱電能表)采用美國ADI 公司的單相電能計量芯片ADE7755和的SMT及波峰焊接工藝，根據用戶實際用電狀況所設計、制造的新型電能表。本電能表符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》及IEC1036-1996的全部技術要求。具有良好的抗電磁干擾、低自耗節電、高精度、防竊電、高過載、長壽命的特點。

二、規格和主要技術參數

1、型號規格

2、基本誤差限

注：Ib標定電流，Imax電流。

3、起動

   在參比電壓，參比頻率及COSφ=1.0的條件下，負載電流為0.004Ib(1級)電能表應能連續計量電量。

4、潛動

   電壓回路加額定電壓的115%，電流線路中無電流時，在規定時間內儀表的測試輸出不應產生多于一個的脈沖。

5、電壓范圍

   正常工作電壓：0.9Un-1.15Un

   極限工作電壓：0.75-1.2Un

6、功耗

   電壓線路功耗：≦1W和4VA

   電流線路功耗：≦1VA

 4.7氣侯條件

        正常工作溫度：  -35℃～+60℃

        極限工作溫度：  -40℃～+70℃

        存貯和運輸溫度：-25℃～+70℃

三、主要結構及工作原理

1、工作原理框圖

2、工作原理

       電能表由分壓器取得電壓采樣信號，分流器取得電流采樣信號，經乘法器得到電壓電流乘積信號，再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈沖，通過分頻，驅動計度器計量電能。

四、安裝與使用

1、 電能表在出廠前經檢驗合格并加蓋鉛封，即可安裝使用。電能表應安裝在室內或戶外表箱內，安裝表的底座應固定在堅固、耐火的墻壁上，建議安裝高度1.8 米，使用環境為-35～+60℃,相對濕度不超過85%，空氣中應無腐蝕氣體。

2、 外形和安裝尺寸圖：

3、 電能表應按接線圖接線，①、②、③、④接線端用銅線或銅接線引入，5、6端為脈沖信號輸出端。

4、 接線圖

五、保證期限

    電表自出廠日期起18個月內，如用戶遵守本說明書規定要求，并在制造廠鉛封完整的情況下，發現電表不符合技術要求時，制造廠給于免費修理或更換。
