一、概述

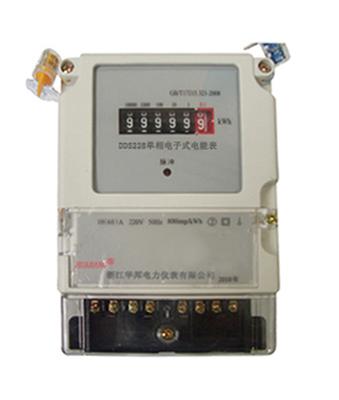

    DDS228L型單相電子式電能表(液晶顯示)是本公司研制生產的電能計量產品，適用于額定電壓220V、頻率50Hz的單相交流有功電能的計量。具有獨立的調制式紅外光口和 1 路RS485 通訊口；該表具有高可靠、高精度、長壽命等優點。它適應電壓范圍寬，且整機出廠后無須調整。可廣泛應用于城市、農村或工廠企業單相交流電的計量場合。
引用標準：
GB/T17215.321—2008《交流電測量設備 特殊要求第21部分：靜止式有功電能表（1級和2級）》
GB/T17215.301—2007《多功能電能表 特殊要求》
DL/T 698—1999《低壓電力用戶集中抄表系統技術條件》
DL/T645—2007《多功能電能表通信協議》
二、主要技術參數
參比電壓： 220V
參比電流： 1.5A、5A、10A、20A
參比頻率： 50Hz
基本誤差：符合GB/T17215.321-2008的要求
起動電流：≤0.004Ib(直接接入式)
潛    動：電能表施加參比電壓的115％而電流線路無電流時，電能表在參比電壓、起動電流下產生1個脈沖的10倍時間內，電能表測試輸出不應產生多于1個的脈沖。
功    耗: 電壓線路功耗（非通信狀態）：≤ 1W， 8VA
電壓線路功耗（通信狀態）：≤ 3W， 12VA
電流線路功耗：≤1VA(在Ib電流下)
工作溫度范圍：-25℃～60℃
極限工作溫度范圍：-40℃～70℃
儲存和運輸極限溫度范圍：-40℃～70℃
相對濕度：年平均 ＜75％
30天（一年內這些天是以自然方式分布） 95％
在其他天偶然出現 85％
大氣壓力：63.0kPa～106.0kPa（海拔4000m及以下）
正常工作電壓：0.9Un~1.1Un
擴展工作電壓：0.8Un~1.15Un
停電后數據保存時間：≥ 10年
產品壽命：大于10年
外型尺寸：112mm×160mm×58 mm
重量：約0.6kg
電能脈沖寬度：80±20mS，典型值：80mS
紅外通信速率：1200bps
RS485速率：2400bps
通信協議：符合DL/T645-2007《多功能電表通信協議》及其備案文件
三、主要功能簡介
1　計量功能
具有正、反向有功電能計量功能，并能存儲其數據，反向有功電量計入正向有功電量中。
2   通訊功能
具備遠紅外通訊或485通訊功能。
3   設置和清零
    電能表出廠后不能設置底度，不能清零。
4　 顯示功能
a)液晶常顯累計用電量，顯示電能值的單位為kWh，數值顯示位數為6位，小數位1位。
b)電能表使用高亮、長壽命LED作為指示燈；
脈沖指示燈：紅色，平時滅，計量有功電能時閃爍。
5 脈沖輸出
電能表具有與所計量的電能成正比的LED脈沖和電脈沖輸出功能。光測試輸出裝置的特性符合GB/T17215.211—2006的要求。電測試輸出裝置的特性符合GB/T15284—2002的要求。
四、安裝與接線

端子接線圖
