供應簡易濾波柜展示

設備介紹
    BDKJ-TSF I型濾波柜利用微電腦控制器跟蹤系統諧波及無功負荷的變化，自動判斷投切，優化濾波支路投入，從而使系統的諧波濾除及功率因數保持為好的狀態。由專業設計制造的濾波電抗器、濾波電容器、濾波電阻器、晶閘管組閥、斷路器等器件組成各種特定頻率的調諧濾波支路，在諧振頻率下，XCn=XLn,可對相關諧波形成近似短路回路，對諧波源特征諧波進行有效吸收濾除，補償無功功率，提高功率因數電網諧波污染。。
應用領域
    BDKJ-TSF-I型電力濾波柜主要適用于用電環境諧波含有量大，負荷變化頻繁且波動大周期時間短，要求諧波注入達到標準，需要治理諧波補償無功功率的用戶。例如：焊管廠、汽車、摩托車生產廠、軋鋼廠（熱軋）、鐵皮柜、箱、殼廠、用直流提升機的礦山、碼頭、金屬冶煉廠、軋鋼廠（冷軋）、塑膠制品廠、金屬制品廠、電鍍廠、制管廠、化工廠、鋸片廠、熱處理廠、水泥廠、造紙廠、供水廠、鹽化工廠、陶瓷廠、板帶加工廠等。
主要特點
1、采用微電腦多任務操作系統內核，抗干擾能力強，計算準確快速，根據系統情況制定控制策略。
2、濾波補償支路針對用戶系統專門設計制造，按需特性諧波，如：5次、7次11次等，濾波補償效果明顯。
3、裝置投入，受電功率因數提高到0.95以上，使配電網的線損降低、配電變壓器的承載效率增加，優化用電環境，提高電能質量。
4、采用無觸點自動投切各濾波支路，響應速度快（小于20ms），可連續頻繁投切濾波支路安全可靠。
5、快速檢測系統情況，根據系統要求（諧波情況、無功情況）自動投切，實時濾波補償無功。
6、投切時無暫態沖擊，無合閘涌流沖擊、無電弧重燃、無需放電即可再投
7、裝置運行諧波符合GB/T14549-93《 公用電網諧波》
8、保護功能齊全，具有短路保護、過壓保護、過流保護、晶閘管過熱保護等，運行可靠性高。
9、改善沖擊負載引起的電流沖擊，減少電壓波動和抑制電壓閃變，提高電壓穩定性，改善電壓質量。
10、在外部故障或停電時自動退出工作，送電后自動恢復運行。
11、多種濾波補償形式，三相共補濾波，三相分補濾波，共補加分補濾波。
12、設備技術、調諧準確、可靠性高、維護量小、經久耐用。
設備規范
工作電壓：220V~1000V （-15%～+10%）
工作頻率：工頻50Hz （偏差1Hz）
環境溫度： -25~+40°C
海拔高度： <=2000m
環境濕度：相對濕度<=85%（25℃）
空氣質量：無腐蝕性氣體，無導電塵埃，無易燃易爆氣體。
訂貨須知
負荷電力設備及配電母線一次接線圖。
負荷電力設備系統狀況，如額定電壓、電流、容量、功率因數。
諧波含量，如電壓諧波含有率、電流諧波含有率、電壓波動情況等。
柜體型號、尺寸與顏色。
交貨日期
其他要求

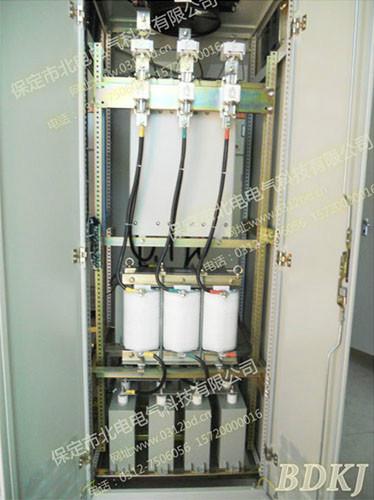

產品內部結構圖：
