供應寧波配電箱定做

寧波配電柜定制 寧波配電柜制作

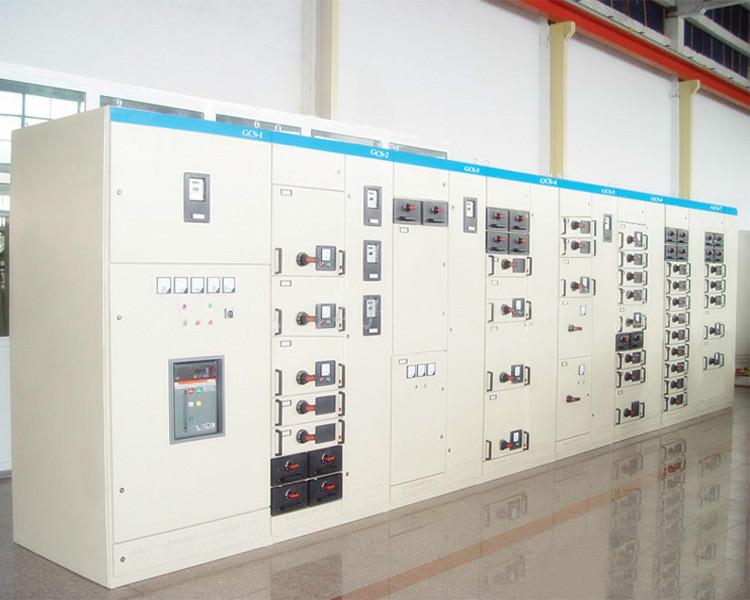

MCC抽屜??式配電柜
符合IEC60439-1、GB7251-97、GB4942.2-85、GB9466等標準。
l 柜內主要元器件從德國，技術指標高，性能優越，使用壽命三十年以上。
l 模數化抽屜，基本模數為75mm，小室高度均為75mm的倍數，可靈活利用空間，操作靈活。
l 主母線安裝在柜體的頂部便于檢查和維修；采用模數化支撐件和緊湊型結構，柜體主母線強度高，并能承受很大的機械沖擊力。
l 主母線額定電流可達3200A，短路耐受電流可達100KA/1S，垂直母線均有阻燃絕緣罩，此活動罩蓋可自動打開和自動關閉垂直母線插接口，確保操作人員的安全。
l 防護等級高達IP54，每個小室和電纜室門均用密封墊密封，能有效防止灰塵進入，提高防護等級。
l 抽屜單元小室被全方位隔離以防止短路時電弧的蔓延，柜體隔離可從FORM1到FORM4等標準型式進行靈活設計。
l 寬大的電纜室保證電纜連接更快更方便?？刂齐娎|連接到端子排上。
l 小室門開角110°，并可卸下，方便操作及檢修。
l 抽屜單元獨特的機械聯鎖機構使斷路器和抽屜單元位置互鎖，并可在抽屜的三個位置外加掛鎖，維護和運行更安全。
l 控制元件面板能容納6個指令元件，該面板可安裝在抽屜內，也可安裝在抽屜外。
l 大電流回路配有電纜連接系統，完滿足每相多根大截面電纜的連接需求，小電流回路配有接線端子，確保在安裝和維修時快捷可靠。
l 在電纜進出口均配有軟電纜套，可根據電纜截面大小進行剪切，從而提高防護等級，防止小動物侵入。
l 可打開抽屜小室門，使得能夠在不抽出抽屜的情形下，直接觀察小室內部狀況。
l 柜體的頂部和底部均有水平電纜室，方便柜間二次導線的連接。
l 柜體的結構緊湊，體積小，相對占地面積少，能有效地節省空間。
l 柜體的兩側隨時可進行擴展，便于今后的擴容或增加柜子數量。
l MCC3000柜屬正面維護型，可靠墻安裝而不影響以后的正常維護。
*使用條件
安裝條件：戶內
環境溫度：－5℃/40℃
相對濕度：93％（40℃）
海拔高度：≤2000m
安裝傾斜度：≤50
*技術參數
寬度：600、800、1000mm(固定柜)
500、600、700mm(抽屜柜)
高度：2320mm
深度：500、680mm
內部分隔：形式1到形式4
防護等級：IP32～I(xiàn)P54
額定電壓：400/690VAC
額定絕緣電壓：1000VAC/1200VDC
額定頻率：50/60Hz
額定電流(主母排)：800、1250、1600、2500、3200A
額定短時耐受電流(主母排)： 65/100KA(1S)
額定峰值耐受電流(主母排)：143/220KA
額定電流(垂直母排)：600/1000A
額定短時耐受電流(垂直主母排)：65KA(1S)
額定峰值耐受電流(垂直母排)：143KA
