供應變頻電控2JK型2米5絞車盤形制動

•

  深度指示器

一、提升機的特點、主要用途及使用范圍
1、 產品具有技術，設計緊湊，外形美觀，結構簡單，操作、維修、安裝方便，起動平穩等優點。主要用于煤礦、金屬礦、非金屬礦的傾斜巷道和豎井，用以提升煤炭、礦石、矸石；升降人員；下放材料、設備工具等。該絞車采用的是繞線式電動機，不能防爆，因此嚴禁：在井下或有易燃、易爆氣體的環境中使用。
二、機器的主要部件結構：

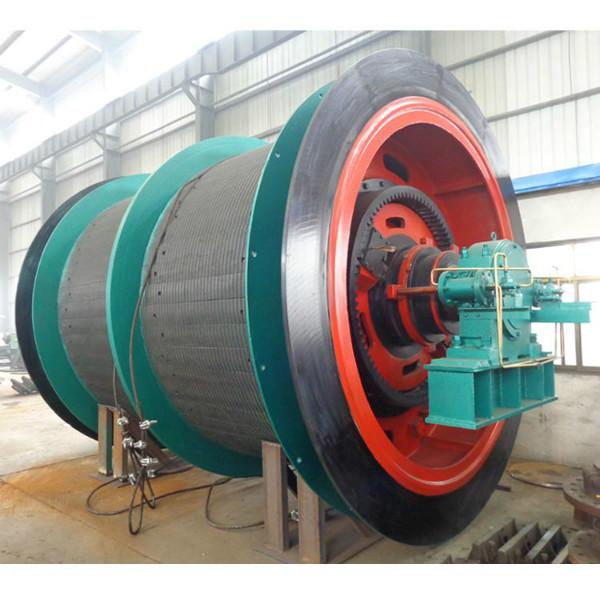

1、主軸裝置：本絞車卷筒為整體式，便于用戶現場安裝，卷筒殼、制動盤為16Mn板，輪轂為45#鑄鋼，強度好堅固耐用又安全。
提升機主軸裝置有兩個卷筒，主軸四個輪轂、調繩裝置等組成。
2、 減速器：減速器為兩級減速，高速軸上加工了兩個相同一齒輪，用戶在一個齒輪磨損嚴重后，可調換過來，用另一個齒輪解除了用戶購一軸之憂。軸兩端軸承的潤滑采用飛濺式，既簡單又方便還不外泄。
3、 液壓站：用途產生高壓油控制盤形制動器。采用可調電氣延時二級制動液壓站，采用比例閥調節壓力，配置兩套電動機、泵及調壓裝置，一套運行，一套備用，以保證提升機可靠運行。液壓元件均采用集成方式布置在油箱面板上面，便于檢修維護。

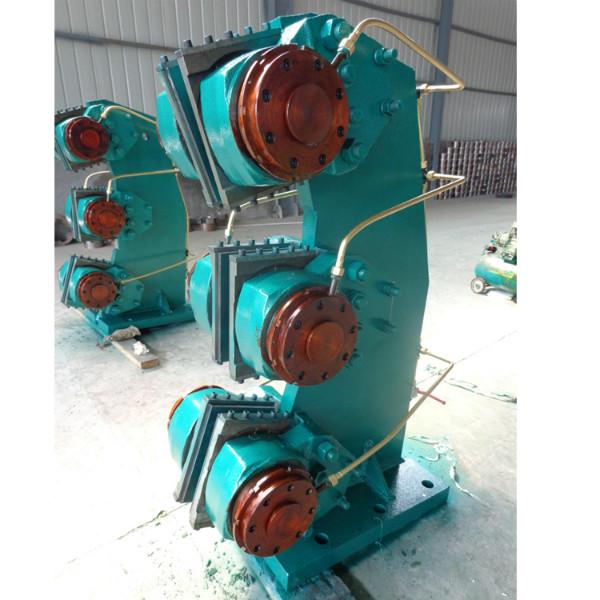

4、 盤形制動器：優點：克服了杠桿式制動器一些缺點，結構緊湊、安全性好、動作靈敏，便于礦井提升自動化。
5、 深度指示器：深度指示器就是給司機指示提升容器在井筒中的位置的，除此之外，其上還裝有上下過卷開關，防止容器上、下過卷。同時還裝有警鈴，當容器接近停車位置時發出減速信號。本機采用的牌坊式深度指示器。它的運動是通過兩個鏈輪和套筒滾子鏈傳的。結構簡單，指示可靠。
6、聯軸器：聯軸器起著傳遞扭矩的作用，本絞車使用了兩個梅花形彈性聯軸器，個是電機與減速機之間；第二個是減速機與主軸之間。
7、安全保護裝置：
（1）防止過卷裝置（2）防止過速裝置（3）過負荷和欠電壓保護裝置（4）限速裝置（5）深度指示器失效保護裝置（6）閘間隙保護裝置（7）松繩保護裝置（8）滿倉保護裝置（9）減速功能保護裝置
防止過卷裝置、防止過速裝置、限速裝置和減速裝置應設置為相互獨立的雙線型式。立井、斜井纏繞式提升裝置應假設定車裝置。

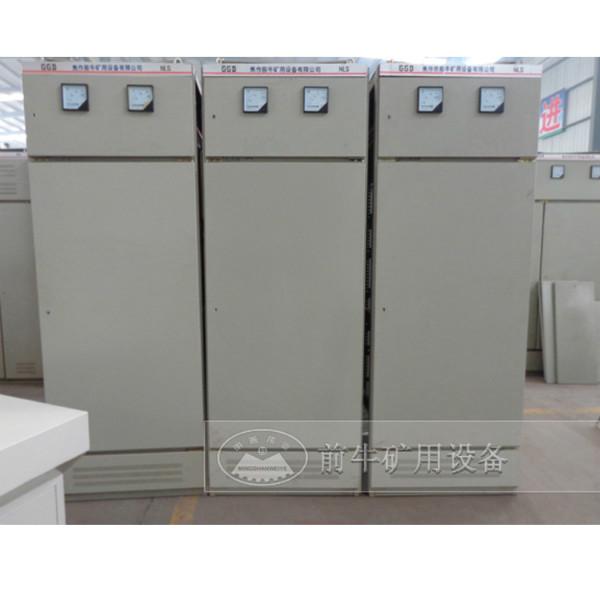

電控裝置分為三種：普通電控、PLC電控、變頻電控。
