供應礦用絞車選型 2米盤式制動礦山提升

盤型制動器和深度指示器

盤形制動器裝置與液壓站組成了礦井提升機的制動系統，用于實現提升機的工作制動和安全制動。其中盤形制動器裝置為執行部件。由2個制動器裝置組成，每個支架上由4個單獨的制動器（是配置的2倍）用高強度螺栓成對固定在支架上，每個制動器產生的壓力是63KN閘瓦設計摩擦系統為0.4。它由碟形彈篢提供制動力，制動力的大小可以通過改變液壓系統的制動油壓高低來調節。盤形制動器采用油缸后置式，它具有慣量小、動作快、可調性能好、可靠性高、通用性高、基礎簡單、維修調整方便等優點。盤形制動器在礦井提升機上做工作制動和緊急制動用，其驅動和控制由單獨的液壓站完成。我公司設計的制動器具有檢修制動器的鎖定功能，每一付制動器上都裝有截止閥，當檢修制動器時，可一付一付地進行。其優點是結構更為合理，密封性能更好，內部阻力更小。其特點是：活塞只由油缸定位，高壓密封只有一個環節，傳力螺栓為多個。

盤形制動器參數表

   機械牌坊式深度指示器就是給司機指示提升容器在井筒中的位置的。除此之外，其上還裝有上下過卷開關，防止容器上、下過卷。同時還裝有警鈴，當容器接近停車位置時發出減速信號。本機采用的機械型、雙絲缸牌坊式深度指示器，司機可以很直觀地了解容器的位置。它的運動是通過兩個鏈輪和套筒滾子鏈傳輸?shù)?。結構簡單，指示可靠。另外還可以根據用戶井筒深淺，更換從動鏈輪的大小，以改變指針的運動距離，給司機以可靠準確的指示。

 煤安證

變頻電機描述

 YTS系列（IP23）電動機是根據提升機類負載的實際運行工況，而專門研制的提升機變頻調速三相異步電動機。本系列電動機由變頻器供電，在3～50Hz范圍內為恒轉矩調速，具有啟動轉矩大、過載能力強、調速平穩、運行可靠、噪聲低等優點，特別適合低頻啟動、額定頻率下運行的機械設備配套，是提升機類機械設備實現無級調速、智能化控制的理想產品。
    電動機防護等級為IP23、冷卻方式為IC01。即，電動機為開啟式、自循環通風冷卻系統。具有良好的通風散熱能力。*了一般變頻調速電機依賴附加軸流風機強迫通風冷卻帶來的通風噪音大、軸流風機故障后電動機不能正常使用等弊端。
    電動機為S1連續工作制，也可用于S3斷續周期工作制（如：S3-40%或S3-60%）。絕緣等級為155（F）級，采用變頻電動機繞組電磁線和高強度耐電壓絕緣結構，在額定狀態(額定電壓、額定頻率、額定功率、標稱功率和S1工作制)時，繞組溫升一般不超過65K，具有較高的運行可靠性。
    電動機額定電壓為380V，額定頻率為50Hz，也可根據不同調速范圍及使用場合電源等要求，確定額定點的電壓和頻率(如：400V、415V、420V、440V、660V、690V；25Hz、30Hz、60Hz等)。但除額定電壓380V、額定頻率50Hz以外的電機需在訂貨時事行技術溝通。
    電動機的功率等級和安裝尺寸符合IEC。對用戶原使用YPT、YTP、YP、YPZ、YVF、YVP、YTSP等系列變頻調速電動機，為獲得優良的變頻調速性能而采用YTS系列(IP23)電動機帶來較大便利，且較一般通用型變頻電動機具有更高的節能效果和安全可靠性。YTS系列(IP23)電動機可方便地派生雙軸伸或附加超速開關、旋轉編碼器等自動控制裝置，為提升機類機械設備的技術進步創造了良好條件。

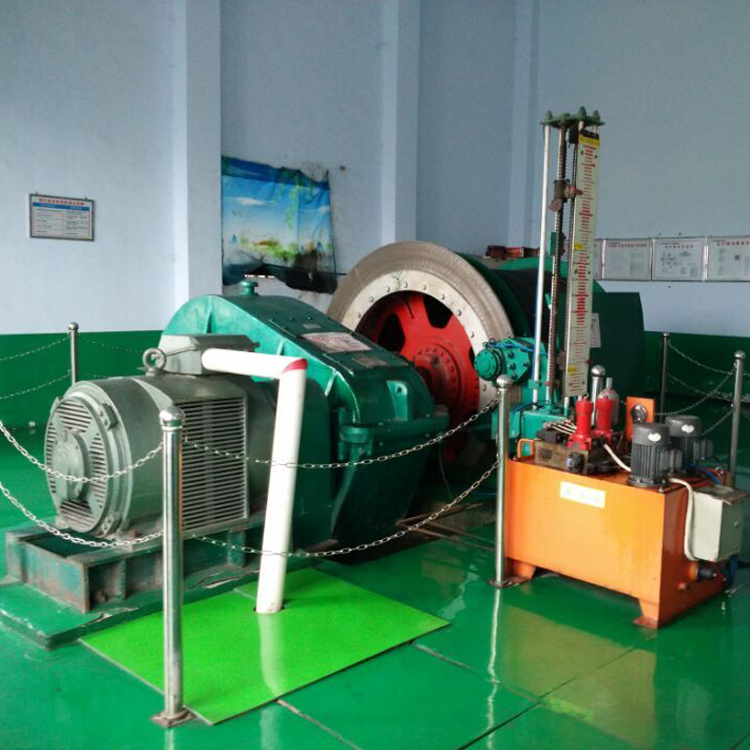

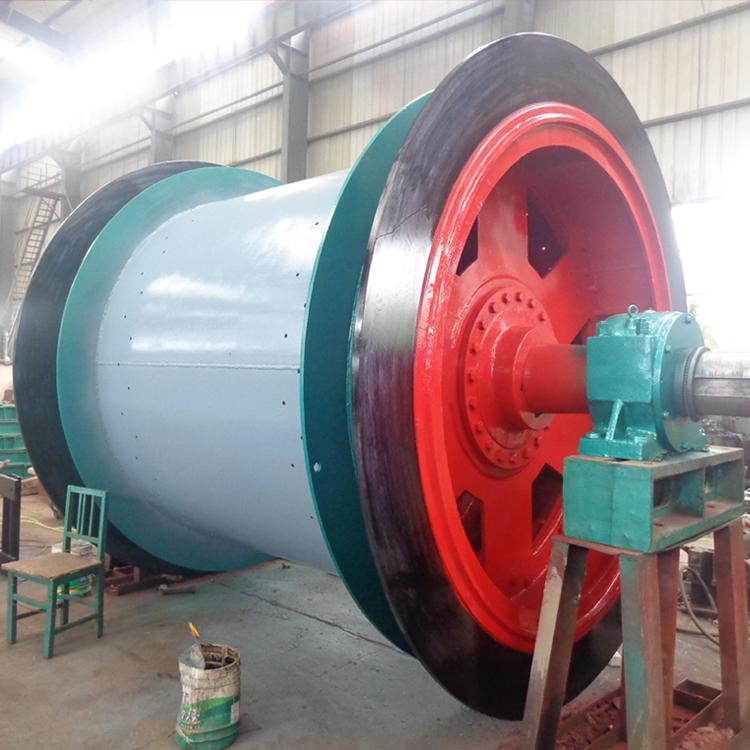

JK-2.0X1.5P礦用提升絞車基本配置表

技術參數：

滾筒個數         1個

直徑2000mm   寬度1500mm

選用φ28的鋼絲繩，單層容繩量314m（三層容繩量949m）

配：280KW-6級電機          ZHLR1050型1：31.5減速機

提升速度3.19米/秒     斜井20度提升毛重22噸
