森韻供應高速公路可變信息情報板，懸臂式可變信息標志廠家

高速公路懸臂式可變情報板也叫F型可變情報板，主要用于當氣象或交通出現異常時向駕駛員發布信息，以提醒司機注意安全或選擇合理的行駛路線，對交通進行誘導提高道路使用效率。懸臂式可變情報板由設置在控制箱內的微處理器操作，微處理器通過信號傳輸系統和監控中心計算機相連。

?

高速公路懸臂式可變情報板控制組成包括：

可變情報微處理器、可變情報板驅動器模塊、可變情報板顯示板、控制箱、現場箱體、電纜及分線盒、電源、軟件等。

?

高速公路懸臂式可變情報板顯示模組：

（1）顯示模組設計

A、顯示板主要用于顯示漢字、英文、符號、圖形等。像素點間距33.33mm或20mm或25mm。（P20尺寸：1.6*3.2M   1.92*3.2M    1.92*3.84M）

B、LED視認角為30°，紅色LED采用美國HP生產鋁、銦|、鎵、磷（ALInGap）；四元素管。綠、藍色LED采用日本日亞（NICHIA）生產的氮化鎵管。（常規為晶元管芯）

C、像素模組是集驅動、顯示于一體的結構，具有防水、防塵、防腐蝕的野外型組件結構，采用恒電流驅動方式，具有過流、過熱保護功能。

D、顯示單元內集成電路均采用高可靠性連接方式，以適應惡劣環境要求。

（2）顯示功能

A、懸臂式可變情報板的顯示功能基于一種播放表格式。這種播放表格式類似于節目單，它首先定義在此播放表中有多少條顯示內容，然后對每條顯示內容再具體定義其所要顯示的字符串、出字方式、出字速度、停留時間等等。在字符串中通過轉義符又可定義其所要顯示的坐標位置、字體、大小、字間距、顏色、閃爍時間等屬性，以及是否要在某些位置上顯示某些圖標。通過以上要素，實現了懸臂式可變情報板的固定顯示和可編程顯示：

※固定顯示：多種固定顯示內容以點陣形式一直存儲在計算機中；

※可編程顯示：在控制臺上即時編輯的信息，根據道路交通狀況，將其它需要顯示的信息輸入計算機，并下發至情報板立即顯示。

B、顯示出入方式有：清屏（全黑）、靜止顯示、左移、右移、上移、下移、橫百頁窗、豎百頁窗、閃爍、可輪流顯示幾幅畫面或流動顯示，顯示時間可設置等。

C、可以顯示一、二級字庫中的所有漢字、GB2312的全部漢字和數字字符或者隨機圖形，漢字點陣可以是16×16、24×24、32×32，具有楷體、仿宋等四種以上字體，還可顯示英文字母、拉伯?dāng)?shù)字和特殊符號及圖形，亮、滅時間應分別在1秒～30秒之間可調。

D、懸臂式可變情報板可接受監控中心計算機發出的顯示指令，并給出應答信號，確認發出的命令是否執行成功。在中心計算機輪詢時，可傳回懸臂式可變情報板的工作狀態信息。

（3）調光功能：

具有適應環境亮度的自動/手動二種方式的調光功能。32級調光、1～調光范圍。

無顯示內容或電源故障時，顯示屏自動關閉，呈黑屏狀態，無任何亮點。

（4）整機技術指標

?  溫度：-40℃～+60℃。

?  濕度：10%～95%。

?  顯示面積：1.6ｍ×3.2ｍ，

? 箱體分辨率：P20(80*160)  P25（64*128）  P33.33（48*96）

?  單點像素構成：2R1G

?  像素點間距：20mm/25mm/33.33mm

?  亮度：雙基色≧10000cd/m²。

?  動態視認距離：≧210m（車速在120ｋｍ/ｈ）。

?  調光工能：32級。

?  LED使用壽命：10萬小時。

?  MTBF≧10000小時。

?  防護等級：IP65。

?  通信接口：RS232、RS485、RJ45

?  驅動方式：靜態恒流。

?  箱體材料：鍍鋅冷軋板，雙層門結構

?  電源：三相交流380V±10%，50Hz±2 Hz。

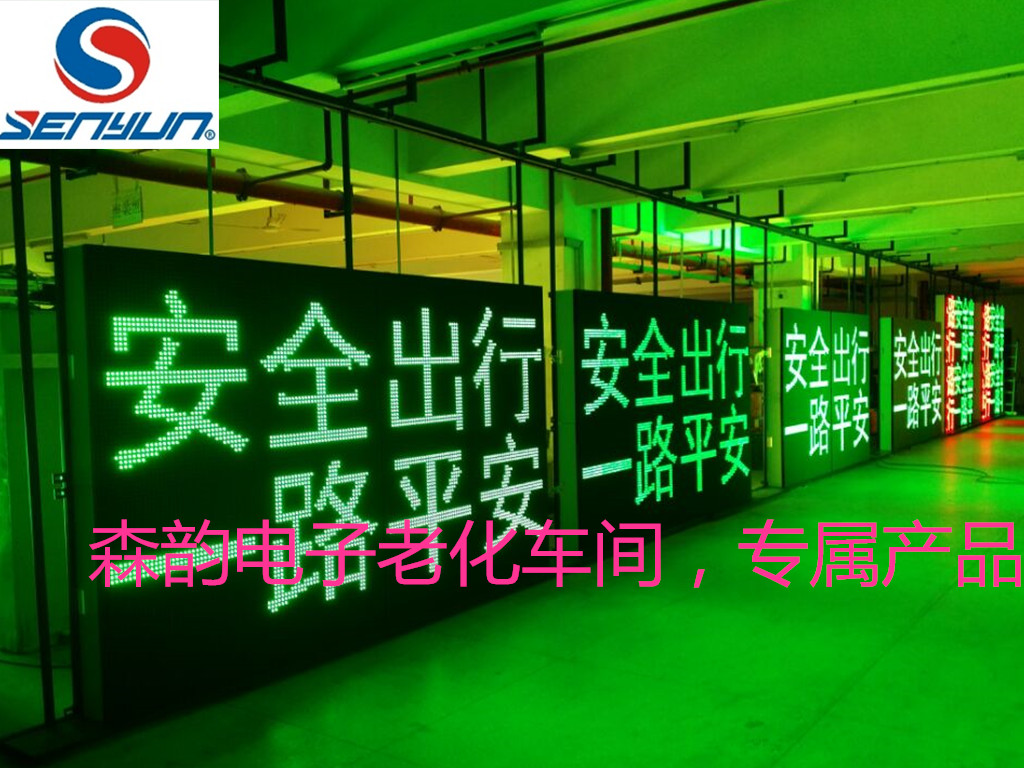

森韻產品老化圖片

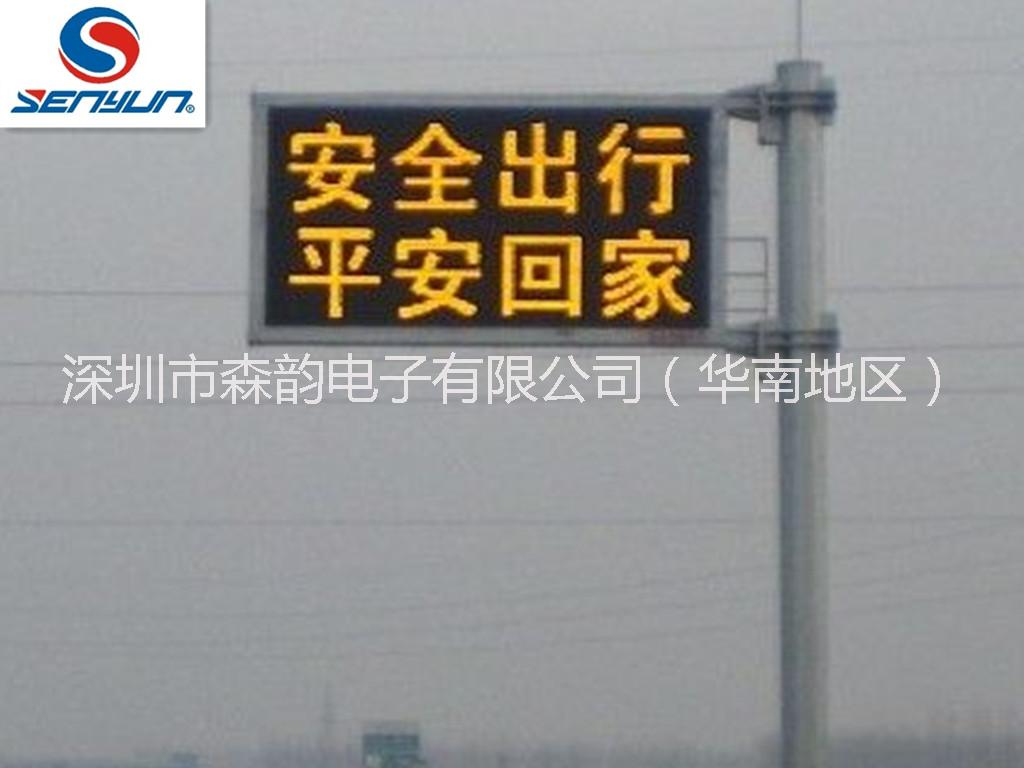

森韻電子高速產品案例
