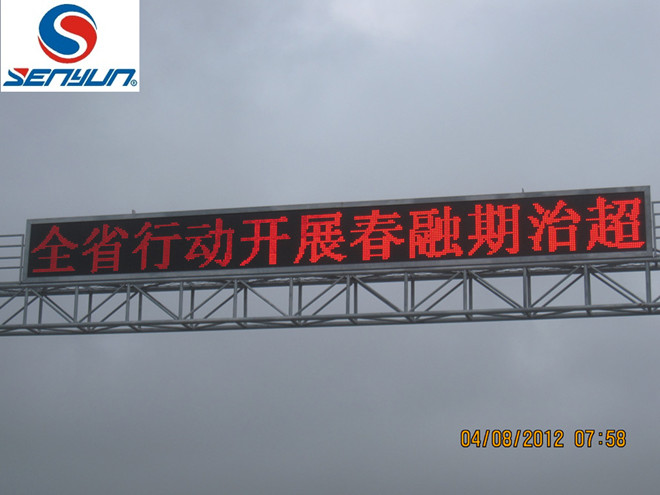

森韻供應汾陽至離石高速公路情報板，山西高速公路LED可變信息情報板廠家

用于顯示道路的相關信息（事故、道路維護、惡劣氣象），對交通進行誘導。門架式可變情報板由設置在控制箱內的微處理器操作，微處理器通過信號傳輸系統和監控中心計算機相連。

   門架式可變情報板控制組成包括：可變情報微處理器、可變情報板驅動器模塊、可變情報板顯示板、控制箱、現場箱體、電纜及分線盒、電源、軟件等。

系統組成：

門架式可變情報板由龍門架、LED顯示屏、控制系統和箱體等組成。門架式可變情報板由高速公路電力網提供電力，分別給顯示屏驅動系統、控制系統供電。門架式可變情報板由設置在屏體控制箱內的微處理器操作，微處理器通過傳輸設備與監控分中心計算機相連。接收分中心計算機指令的遠程控制，反饋各種信息如確認信息、故障信息、警告信息等

門架式可變情報板基本參數標準：

* 門架式大型可變信息標志可進行全屏幕編輯。

* 像素點間距為P25/31.25mm，像素管具有防水、防塵、防腐蝕的野外型組件結構，采用定電流驅動方式，具有過流保護功能。

* 顯示單元采用多層次模塊化設計，個別點的故障不會引起連鎖反應，增加了部件的通用性和可互換性，方便了維修，減少了備件量。

* 可變信息標志顯示內容晝夜清楚可見，靜態視認距離不小于250米，動態視認距離不小于210米。每屏刷新頻率不小于100Hz，在汽車高速行駛時，標志的內容清晰、穩定。

* 抗風速為40m/s

* 顯示屏各發光像素發光均勻。

顯示模組

（1）、顯示模組設計

A、顯示板主要用于顯示漢字、英文、符號、圖形等。單元模組為32X32Pixels，單元模組顯示板面尺寸：1.0m×1.0m,，像素點間距31.25mm。

B、LED視認角為30⁰，紅色LED采用美國HP生產鋁、銦|、鎵、磷（ALInGap）；四元素管。綠、藍色LED采用日本日亞（NICHIA）生產的氮化鎵管。顯示單元采用模塊化設計，每個單元由16個8×8點陣像素的模組組成，像素點間距31.25mm。

C、像素模組是集驅動、顯示于一體的結構，具有防水、防塵、防腐蝕的野外型組件結構，采用恒電流驅動方式，具有過流、過熱保護功能。

D、顯示單元內集成電路均采用高可靠性連接方式，以適應惡劣環境要求。

（2）、顯示功能

A、門架式可變情報板的顯示功能基于一種播放表格式。這種播放表格式類似于節目單，它首先定義在此播放表中有多少條顯示內容，然后對每條顯示內容再具體定義其所要顯示的字符串、出字方式、出字速度、停留時間等等。在字符串中通過轉義符又可定義其所要顯示的坐標位置、字體、大小、字間距、顏色、閃爍時間等屬性，以及是否要在某些位置上顯示某些圖標。通過以上要素，實現了門架式可變情報板的固定顯示和可編程顯示：

固定顯示：多種固定顯示內容以點陣形式存儲在計算機中；

可編程顯示：在控制臺上即時編輯的信息，根據道路交通狀況，將其它需要顯示的信息輸入計算機，并下發至情報板立即顯示。

B、顯示出入方式有：清屏（全黑）、靜止顯示、左移、右移、上移、下移、橫百頁窗、豎百頁窗、閃爍、可輪流顯示幾幅畫面或流動顯示，顯示時間可設置等。

C、可以顯示一、二級字庫中的所有漢字、GB2312的全部漢字和數字字符或者隨機圖形，漢字點陣可以是16×16、24×24、32×32，具有楷體、仿宋等四種以上字體，還可顯示英文字母、拉伯?dāng)?shù)字和特殊符號及圖形，亮、滅時間應分別在1秒～30秒之間可調。

D、門架式可變情報板可接受監控中心計算機發出的顯示指令，并給出應答信號，確認發出的命令是否執行成功。在中心計算機輪詢時，可傳回門架式可變情報板的工作狀態信息。

（3）、調光功能

?  具有適應環境亮度的自動/手動二種方式的調光功能。32級調光、1～調光范圍。

?  無顯示內容或電源故障時，顯示屏自動關閉，呈黑屏狀態，無任何亮點。
