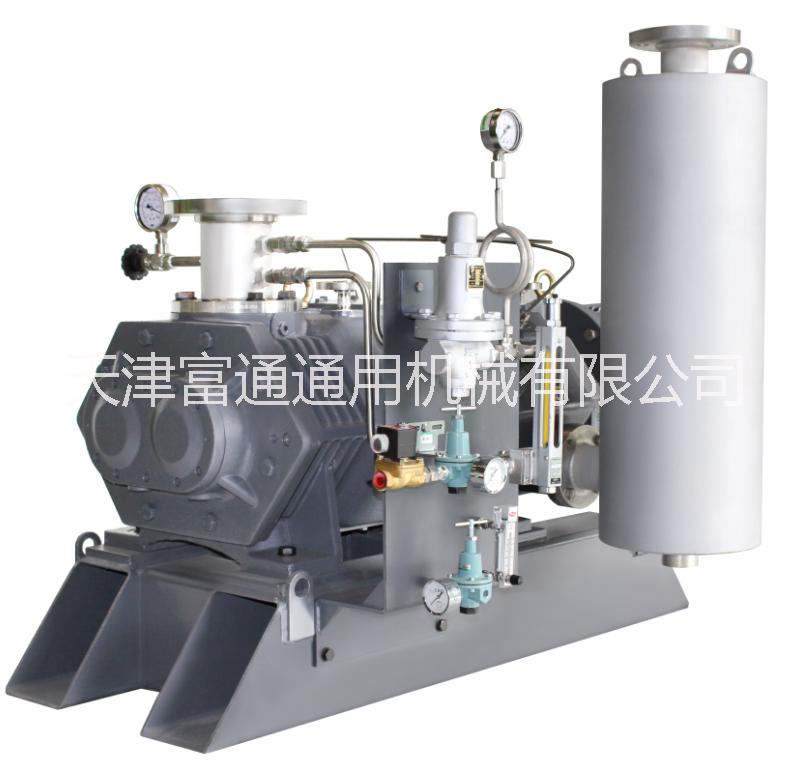

SVC 干式螺桿真空泵介紹
螺桿式無油機械真空泵又稱為干式螺桿真空泵,是利用齒輪傳動同步反向旋轉的相互嚙合而不接觸的左螺桿與右螺桿作高速轉動,利用泵殼和相互嚙合的螺旋將螺旋槽分隔成多個空間、形成多個級,氣體在相等的各個槽內 ( 柱形等螺距 ) 進行傳輸運動,但無壓縮,只有螺桿最末端的螺旋結構對氣體有壓縮作用。螺桿的各級間可形成壓力梯度,以分散壓差和提高壓縮比。各部間隙和泵轉速對泵的性能有很大影響。在設計螺桿各部的間隙時,要考慮膨脹、加工及裝配精度和工作環境 ( 如抽除含粉塵氣體等 ) 等。該泵與羅茨真空泵一樣不設排氣閥。這種類型的泵如果選用適當?shù)妮^簡單螺桿牙型截面,則制造簡單,可保證很高的加工精度,且容易動平衡,沒有金屬和金屬間的接觸。
SVC干式螺桿真空泵,泵是臥式結構。螺桿轉子呈中空形,為懸臂支承結構。同步傳動齒輪位于軸承支座下面。變頻電機通過聯軸節與主動轉子連接。該泵的氣體路徑較短,且立式結構對排除含微塵氣體較為有利。
SVC干式螺桿真空泵運轉時泵腔內完全無水無油,由于是直通氣路設計,CSS和,RSS 泵都可以處理含可凝性蒸氣的氣體和含微小顆粒而不會殘留在泵內的氣體。由于泵腔內沒有金屬與金屬間的接觸,磨損也就大大減少了。富通SVC真空泵CSS和RSS干式螺桿泵都是夾套式水冷系統. 干式螺桿真空泵 節能環保,無油螺桿,螺桿轉子一體加工設計緊湊, 沒有油或水和過程氣體接觸,運行部件之間無金屬相互接觸,簡單緊固的設計可以處理工作時產生的副產品——液體,冷凝物甚至微小顆粒,節省空間的C型發動機設計除去了連軸器和防護裝置的需要,泵內氣通道較短,氣體排放更迅速,即使不使用消音裝置,噪音也低于83dB(A)
干式螺桿真空泵介紹
富通SVC異型變螺距干式羅桿真空泵,設計緊湊,運行。最顯著的特點是無需密封液,螺桿與軸一體加工,從而避免了密封液對介質的污染。它與傳統的變螺距設計不同,而是采用了的連續性變螺距設計,可節省30%的能量,氣體排放溫度更低,從而無須冷卻凈化。SS系列真空泵 ,而其極限真空可達0.1pa。SS系列結構緊湊,節能的螺桿式真空泵。該泵的特點是異型變螺距設計,該泵比其他競爭者的干泵節能達30%以上,排出的氣體溫度也更低,真空度更高,干式螺桿真空泵腔內完全無水無油,直通氣路設計,SS泵都可以處理含可凝性蒸氣的氣體和含微小顆粒而不會殘留在泵內的氣體。
>
干式螺桿真空泵的典型應用:
? 低壓化學氣相沉積中的多晶硅制備工藝中
? 半導體刻蝕工藝。在這些生產工藝中往往用到或生成腐蝕性氣體和研磨微粒
? 除半導體工藝外的某些產生微粒的工藝,不希望微?;烊氡糜椭?,而希望微粒排出泵外,則用一定型式的干式機械真空泵可以滿足要求
? 在化學工業、醫藥工業、食品工業中的蒸餾、干燥、脫泡、包裝等,要防止有機造成污染,適合用干式真空泵
行業和市場
? 用做一般無油清潔真空系統的前級泵,以防止油污染
? 制藥 化工 石油化工 醫療 電子 鋼鐵等等
? 典型應用
? 化學醫藥流程
? 回收
? 真空成型
? 實驗真空
? 中央真空系統
? 成型
? 結晶
? 干刻
? 濺鍍
? 熔煉 煉鋼
? 空中模擬
? 蒸氣回收>等等
>SVC干式螺桿真空泵的特點優點
1.CSS系列工業干式螺桿真空泵
CSS系列工業真空泵,是用在航天、航空、煉鋼、鍍膜等行業,極限真空可達0.1pa在運轉過程中沒有油或水,泵腔無部分接觸,簡單,堅固的設計可以處理工作中的副產品一液體,冷凝物,甚至小顆粒,短氣通道可以使泵迅速排放,直接驅動或V皮帶有加長的轉子,操作安靜----低于85分貝。干式螺桿真空泵腔內完全水無油,直通氣路設計,主要特點:
螺桿轉子一體加工
沒有油或水和過程氣體接觸
運行部件之間無金屬相互接觸
簡單緊固的設計可以處理工作時產生的副產品——液體,冷凝物甚至微小顆粒
節省空間的C型發動機設計除去了連軸器和防護裝置的需要
泵內氣通道較短,氣體排放更迅速
即使不使用消音裝置,噪音也低于90dB(A)
型號 m3/h 50Hz/60Hz KW
CSS150 110/150 2.2/3.7
CSS300 250/300 5.5 /7
CSS400 330/400 11/11
CSS800 660/800 15/15 CSS1500 1250 /1500 22/30 CSS3000 2250/3000 37/55
2.RSS系列 化工干式螺桿真空泵
RSS系列真空泵是專為化工設計的一款真空泵,獨特的異形螺桿設計,密封、軸承、轉子和結構設計,使其chemistar真空泵可以處理有毒、腐蝕性、性氣體和混有固體、液體及粘稠的制成,為了保持最理想真空裝置運行狀態,chemistar系列真空泵前后端裝有過濾器、火焰器、返流器、冷凝器 吹掃 沖洗等保護裝置,使真空泵后端冷凝器收集到高純度介質的同時回收率可達到98%以上,為企業創造顯著的經濟效益 ,也做到了零排放的特點。
型號 m3/h k W
RSS150 110/150 2.2 /3.7
RSS -300 250/320 5.5 /7.5
RSS400 330/400 7.5 /7.5
RSS800 660/800 15/15
RSS1500 1250/1500 30/30
RSS3000 2250/3000 37 /55
