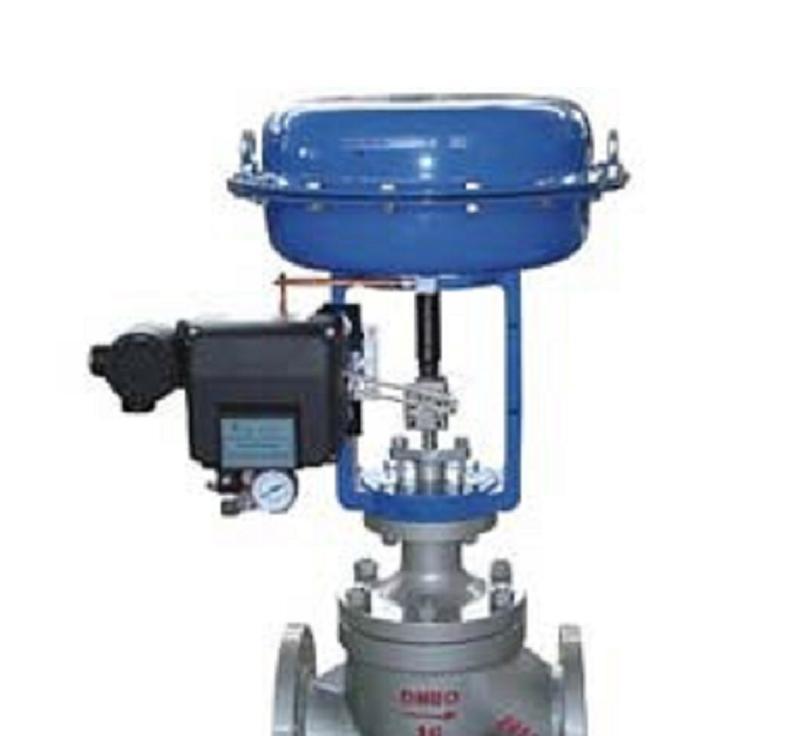

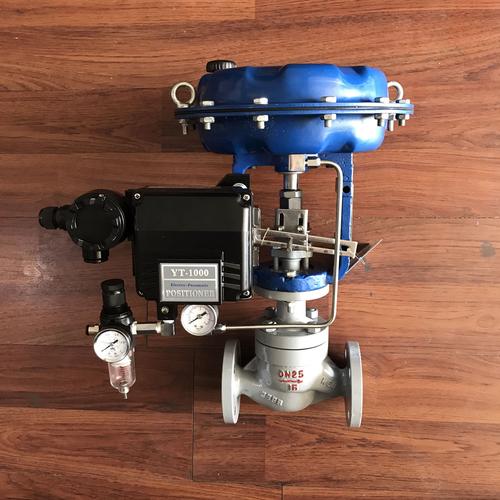

供應精小型氣動薄膜雙座調節閥
[調節閥廠家
調節閥結構
調節閥價格
調節閥圖紙
調節閥生產]
上海市調節閥廠家
價格： 電議
物流： 浙江 溫州市 永嘉縣| 買家支付運費
可銷售總量： 1000件
手機： 13738780529 郵箱： famen1988@qq.com
傳真： 0577-67985630 地址： 上海市 上海市
[調節閥廠家 調節閥結構 調節閥價格 調節閥圖紙 調節閥生產]
郵箱：
手機：
- 品牌： 其他
- 材質： 碳鋼
- 連接形式： 螺紋
- 類型(通道位置)： 直通式
- 驅動方式： 電磁
- 流動方向： 單向
- 用途： 截止
- 適用介質： 水
- 壓力環境： 高壓
精小型氣動薄膜雙座調節閥，閥體內有兩個閥座，流體通過閥芯的上下密封面流出，不平衡力小，是一種平衡式結構，允許使用壓差較大，適用于壓差大，流量大，泄漏量要求不嚴格要求的場合，廣泛應用于石油、化工 、制藥、冶金、電站、等工業部門，控制氣體、液體、蒸汽等介質。
二、精小型氣動薄膜雙座調節閥閥體：
閥體形式：直通雙座鑄造球型閥
公稱通徑：25~300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB79-59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
三、精小型氣動薄膜雙座調節閥上閥蓋：
常 溫 型：-20℃~+200℃
散 熱 型：-40℃~+450℃
壓蓋形式：螺栓壓緊式
填 料:V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管。
四、精小型氣動薄膜雙座調節閥閥內組件：
閥芯型式：雙導向雙座柱塞型閥芯
流量特性：線性特性、等百分比特性或快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
五、精小型氣動薄膜雙座調節閥執行機構：
型 式：多彈簧式薄膜執行機構
膜片材料：丁晴橡膠夾增強滌綸織物
彈簧范圍：0.02~0. 1、0.04~0.20MPa
供氣壓力：0.14 0.16 0.28MPa
氣源接頭：M10×1
環境溫度：-30~+70℃
六、精小型氣動薄膜雙座調節閥閥作用型式：
氣——關式或氣——開式
附 件：定位器，手輪機構
性 能：(帶定位器)
泄 漏 量：小于額定流量系數Kv的0.5%
基本 誤差：±1.5%
回 差：1.5%
死 區：0.6%
始終點偏差：±1.5%
可 調 范圍：30:1
七、精小型氣動薄膜雙座調節閥流量系數Kv和行程、允許壓差：
| 公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 閥座直徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 流量系數Kv | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
| 行程 | 16 | 25 | 40 | 60 | ||||||||
| 允許壓差(MPa) | 5.8 | 4.9 | 3.8 | 2.9 | 4.0 | 3.3 | 2.6 | 3.6 | 3.0 | 2.3 | ||
八、精小型氣動薄膜雙座調節閥外形尺寸：
| 公稱通徑 | 執行機構 | H | ΦA(chǔ) | H1 | L | |||
| 常溫型 | 散熱型 | PN1.6 | PN4.0 | PN6.4 | ||||
| 25 | ZHA22 | 498 | 648 | 285 | 117 | 185 | 190 | 205 |
| 32 | ZHA22 | 501 | 651 | 285 | 120 | 200 | 210 | 220 |
| 40 | ZHA22 | 522 | 691 | 285 | 139 | 220 | 230 | 240 |
| 50 | ZHA22 | 530 | 699 | 285 | 144 | 250 | 255 | 265 |
| 65 | ZHA34 | 645 | 815 | 363 | 188 | 275 | 285 | 295 |
| 80 | ZHA34 | 661 | 835 | 363 | 208 | 305 | 310 | 325 |
| 100 | ZHA34 | 687 | 887 | 363 | 220 | 350 | 355 | 370 |
| 125 | ZHA34 | 1234 | 1444 | 363 | 270 | 410 | 425 | 440 |
| 150 | ZHA45 | 1242 | 1492 | 470 | 280 | 450 | 460 | 475 |
| 200 | ZHA45 | 1394 | 1654 | 470 | 320 | 550 | 560 | 570 |
九、精小型氣動薄膜雙座調節閥型號編制說明：
| Z | J | H | N | 25 | P | G | B |
| 自控閥門 | 執行機構： | 執行機構： | 閥門結構類型: | 公稱壓力： | 閥體材質： | 溫度類型： | 作用型式： |
| J：表示精小型 | 多彈簧氣動薄膜 | P：表示單座 | 16：表示1.6MPa | C：表示碳鋼 | G：中溫型常溫省略 | K：表示氣開型 | |
| J：表示精小型 | 多彈簧氣動薄膜 | P：表示單座 | |||||
| M：表示套筒閥 | 40：表示4.0MPa | ||||||
| 64：表示6.4MPa |
