供應20路數字量輸入串口控制器

工業級20 路數字量輸入串口控制器  大型智能互動多媒體控制   投影互動控制器  光影互動控制器  LED互動控制器   智能中控器   線路通斷檢測、線排質量檢測
一、 產品簡介

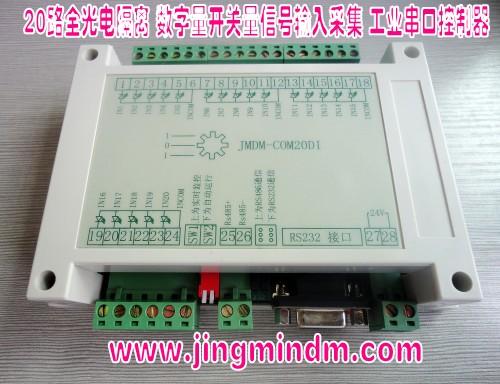

   J-COM20DI  是深圳市精敏數字機器有限公司自主研發的一款具有高可靠穩定性的工業 單片機數字量串口控制器、板載20 路光電隔離數字量信號輸入，可用于檢測外部各種開關量信號 輸入，如光電傳感器、紅外傳感器、霍爾傳感器、接近開關、點動開關等數字量輸入器件，產品具 有如下特征：
1、產品設計及品質：專業的工業級高可靠防雷擊抗強電磁高頻干擾電路設計、電路布局緊湊而合 理、散熱良好、多采用貼片式芯片及元器件，產品程序保密性高、工業品質可靠、性能穩定，可勝 任各種電磁干擾大、環境惡劣的工業現場，如引弧電流、焊接電流、變頻器等工作場合均可穩定使用。
2、20 路光電隔離數字量輸入特性：
  1）20 路光電隔離數字量采用了光電隔離的電路設計方法，穩定可靠；
  2）20 路光電隔離數字量輸入可分成了四組，可分別用于不同的電壓場合；每路數字量輸入的輸 入電壓范圍為3.3V—24V；輸入電流為5-10MA；
3、2 種通信接口可選：1 個RS485 接口和1 個RS232 接口通過短路帽可選；
4、3 種工作方式：支持獨立控制、RS232 串口監控、RS485 串口監控3 種方式；
5、時間控制：自帶系統時鐘，可實現時間控制；
6、系統穩定性：具有工業級防雷擊、抗強電磁干擾、高可靠性能，無死機現象。
7、數字量工作狀態指示燈：每路數字量輸入都有一個指示燈，方便觀察輸入點工作狀態；

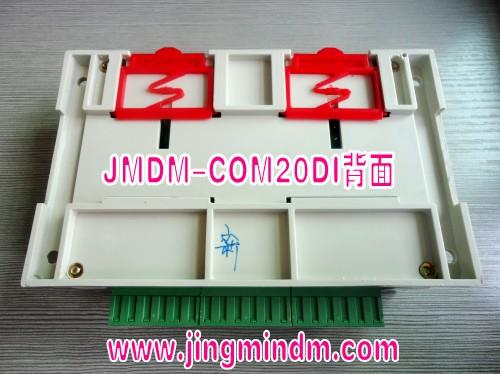

8、工業外殼，外觀緊湊，防塵美觀，一體化緊湊型設計，安裝方便：導軌或螺孔安裝；
9、提供簡單易用的串口通信協議、上位機源碼，方便客戶二次開發。
二、 性能參數
1、工作電源：控制器工作電源：12V 或24V，交流或直流通用；輸入工作電源：3~24V 直流電；
2、主控制芯片：8 位高性能單片機加高速高穩定FPGA 可編程陣列電路；
3、程序存儲空間：32K (若有特定需要，可用64K)；
4、數據存儲空間：16K (若有特定需要，可用32K)，保存數據，斷電數據不丟失；
5、輸入：20 路數字量輸入，每路輸入承受的電壓為36V，承受電流是10MA；每路輸入 點均采用了光電隔離，隔離電壓為1000V；出廠默認為低電平有效型（NPN 型）；輸入點可根據客 戶需要訂做成高電平有效型 （PNP 型），購買前需說明；
6、系統穩定性：采用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，死機自啟動時間 在1ms 之內；
7、2 種通信方式 （接口）可選：1 個RS232 接口、1 個RS485 接口可通過短路帽選擇。
    1 路標準的RS232 串行通信接口（抗15KV 靜電沖擊），可直接與電腦或文本顯示器等外設通 信；可直接通過RS232 接口下載程序，無需燒錄器，方便程序修改、升級；RS232 通信距離 為10 米； 1 路標準的RS485 通信接口 （抗15KV 靜電沖擊和雷擊），可用于RS485 通信、遠程控制， 通信距離1.5Km；
8、控制器工作狀態指示：2 個LED 燈顯示；
9、2 個撥碼開關：可根據程序需要設定程序狀態或程序參數；
10、工業外殼，防塵美觀，一體化緊湊型設計，安裝方便：導軌或螺孔安裝；
11、外形尺寸：外殼：長寬高為: 145mm×90mm×40mm；內部控制板：長寬高為: 122mm×86mm× 28mm； （擴展閱讀：J      列工業單片機串口控制器有多種可選： 按I/O 分：12/8、16/12、4/20、4/16、20/20  等，型號分別為：J-COM4DI2DOMR、J-20DIOV2、
J-28DIOMT/MR、J-COM20MR、J-4DI16DOMT、J-40DIOMR 等； 全輸出：J-COM4DOMR/KKG、J-COM8MR、J-COM40MR/MT 等。 PWM 輸出：J-COM8PWM； 按模擬量輸入輸出：J-20DIO4AIO、J-10DIO10AIO、J-16ADDA。）
三、 用途
1、可用于檢測外部各種信號的傳感器輸入，如光電傳感器、紅外傳感器、霍爾傳感器、接近開關、 點動開關等數字量輸入器件等；
2、廣泛用于大型智能互動多媒體行業：大型虛擬翻書，空中翻書，電子翻書，隔空翻書，魔幻翻 書、虛擬電子翻書、虛擬空中電子翻書，智能多媒體控制墻，光影互動控制，LED  互動控制，虛 擬流程控制系統等廣告、展廳應用；可作為智能多媒體控制器，互動多媒體控制器，投影互動控制 器，光影互動控制器，LED 互動控制器，智能中控器，虛擬空中電子智能多媒體控制器；
2、可上位機電腦串口遠程實時監測一些數字量信號的狀態、各種設備的開關狀態；
3、用于各種集散型控制系統、遠程IO 模塊、遠程控制系統的數字量信號采集；
4、廣泛用于線路通斷檢測、線排質量檢測。
四、 發貨事項
1、發貨清單：控制器、編程下載線(附送)、電子版產品資料。 獨立控制電子版產品資料：KEILC 軟件及教程、STC-ISP 下載軟件、產品資料（范例程序、說明 書及接線圖）。 串口控制電子版產品資料：產品資料（精敏串口監控軟件、通信協議、說明書及接線圖）、上位機 VC 源碼（二次開發需要用到者可索?。?。
2、發貨方式：快遞，包裝標準：防靜電防震紙箱。
五、 售后服務
1、保修：自產品售出之日起，硬件正常使用下出現故障，保修一年，保修期后只收取維修成本費 用；
2、技術支持：提供電話、網絡遠程在線技術支持。
