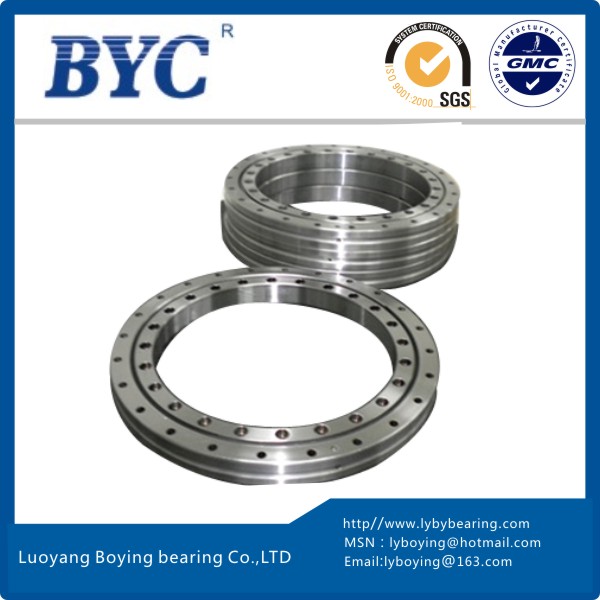

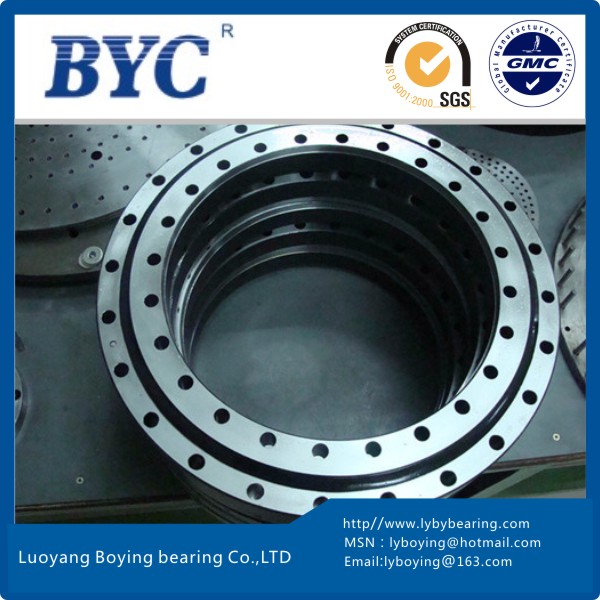

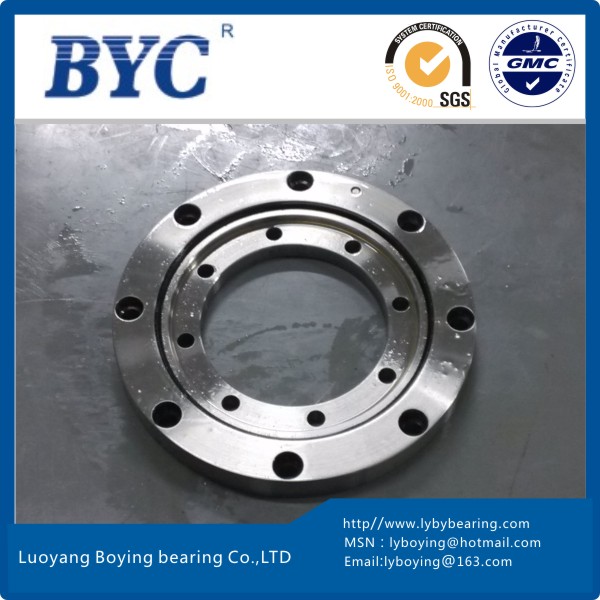

供應INA交叉滾子軸承XSU系列

[交叉滾子軸承]

洛陽市交叉滾子軸承系列廠家

采購數量

1 套以上

價格

電議

運費： 河南洛陽市老城區 | 賣家支付運費

購買數量： 庫存 1000套

在線詢盤聯系廠家：15515365379 0379-80888896

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[交叉滾子軸承]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應INA交叉滾子軸承XSU系列）

品牌： BYC
型號： 交叉滾子軸承
內徑： 200mm
外徑： 70-214mm

INA交叉滾子軸承XSU系列型號如下：
XSU080168 XSU080188 XSU080218 XSU080258 XSU080318 XSU080398 XSU140414 XSU140544 XSU140644 XSU140744 XSU140844 XSU140944

交叉滾子軸承屬于高精度軸承，主要適用于數控機床、機器人手臂、以及醫療和設備，其結構均為雙列滾子在呈45度傾斜的直角滾道中交叉排布，可以靠滾子與滾道的線接觸保持高剛性，也因?yàn)槌?5度傾斜的直角滾道可以均勻承受軸向和徑向的載荷，承載傾覆或者扭轉力矩；另外，交叉滾子軸承基本采用加預緊的負游隙設計，可以保證軸承的高剛性（與傳統型號相比，剛性提高3~4倍）和高精度，洛陽博盈軸承的交叉滾子軸承精度均在P5級以上，基本精度為P4、P2級，屬于超高精密級軸承；但是不同廠家的交叉滾子軸承在結構上也存在很大差異，以滿足客戶不同的安裝需求:

RB型（外環分割型、內環旋轉用）

此系列型號為交叉圓柱滾子軸承的基本型，內、外環尺寸被最小限度地小型化，其構造是外環是分割型，內環是一體設計，適合于要求內環旋轉精度高的部位。

RE型（內環分割型、外環旋轉用）

此系列型號是由RB型的設計理念產生的新型式，主要尺寸與RB型相同。其構造是內環是分割型，外環是一體設計，適合于要求外環旋轉精度高的部位。

RU型、XU、XSU型（內、外環一體型）

此系列型號由于已進行了安裝孔的加工，就不需要固定法蘭和支撐座。由于采用帶座的的一體化內外環結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩。能用于外環和內環旋轉。

XSU型

軸徑 shaft diamete	型號 Identification numbe	主要尺寸 Main dimensions					基本的額定負荷(軸向) Basic load rating（axial）		基本的額定負荷(徑向) Basic load ratingradial）		極限轉速 Limiting speed	重量 weight
軸徑 shaft diamete	型號 Identification numbe	內徑 inner ring d	外徑 outer ring D	寬度 width B	安裝孔	r(min)	Ca kN	C0a kN	Cr kN	Cor kN	r/min	Kg
130	XSU080168	130	205	25.4	12	1.1	66	240	42	96	227	3.3
150	XSU080188	150	225	25.4	16	1.1	71	275	46	110	203	3.7
180	XSU080218	180	225	25.4	20	1.1	77	315	49	127	175	4.3
220	XSU080258	220	295	25.4	24	1.5	84	375	54	151	148	5.1
280	XSU080318	280	355	25.4	28	1.5	93	465	59	185	120	6.3
360	XSU080398	360	435	25.4	36	2	106	590	68	236	96	7.8

軸徑 shaft diamete	型號 Identification numbe	主要尺寸 Main dimensions					基本的額定負荷(軸向) Basic load rating（axial）		基本的額定負荷(徑向) Basic load ratingradial）		重量 weight
軸徑 shaft diamete	型號 Identification numbe	內徑 inner ring d	外徑 outer ring D	寬度 width B	安裝孔	r(min)	Ca kN	C0a kN	Cr kN	Cor kN	Kg
344	XSU140414	344	484	56	24	2	229	520	146	250	28
474	XSU140544	474	614	56	32	2.5	270	680	170	330	38
574	XSU140644	574	714	56	36	2.5	290	800	185	395	44
674	XSU140744	674	814	56	40	3	315	930	200	455	52
774	XSU140844	744	914	56	40	3	340	1050	215	510	60
874	XSU140944	874	1014	56	44	360	360	1170	227	580	67
