工業級高性能微型單片機可編程邏輯控制器 智能家電控制

  智能家居家電控制   大負載設備開關控制  門禁監控  虛擬流程控制系統等廣告、展廳應用    光影互動控制  LED互動控制  智能互動多媒體控制  數據采集遠程監控  RS485/RS232接口可選    防雷擊抗強電磁干擾  工業級4入2出串口控制器
一、 產品描述
1、產品簡介

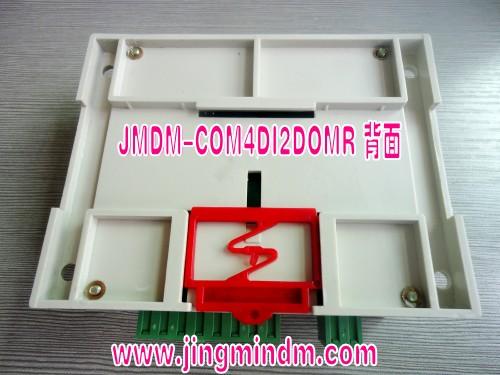

J-COM4DI2DOMR 是深圳市精敏數字機器有限公司自主研發的一款工業級高性能微型單片機可編程邏輯控制器，也叫4 入2 出串口控制器、6 點數字量（I/O）單片機串口控制器，是J 系列目前單片機串口控制器最小系統。4 路全光電隔離數字量輸入，2 路光電隔離和繼電器隔離兩道隔離輸出，防雷擊、抗強電磁干擾，每路負載AC220V*10A、DC24V*10A，RS485/RS232接口可選。
2、輸入點用途：
可用于采集 4 路以下的紅外感應開關、光電感應開關、接近開關、霍爾傳感器等數字量開關量信號、或直流電路的電線路信號通斷檢測。
具體應用場景如下：
1）廣泛用于工業或民用方面開關量數字量信號的RS232 現場數據采集、RS485 遠程數據采集、遠程監測控制場合；
2）廣泛用于智能互動多媒體行業：虛擬翻書，空中翻書，電子翻書，隔空翻書，魔幻翻書、虛擬電子翻書、擬空中電子翻書，智能多媒體控制墻，光影互動控制，LED互動控制，虛擬流程控制系統等廣告、展廳應用；可作為智能多媒體控制器，互動多媒體控制器，投影互動控制器，光影互動控制器，LED互動控制器，智能中控器，虛擬空中電子智能多媒體控制器；
3）廣泛用于商店、酒店、機房、電井、電梯等場所的門禁監控；
4）廣泛用于線路通斷檢測、線排質量檢測。
3、輸出點用途：
工業或民用方面控制2 路交流大負載設備開關控制、如電源、家電、音視頻設備、工業
現場設備、LED點陣屏或監視等顯示終端設備、電磁閥、接觸器、交直流電路的通斷或開關等。
具體應用場景如下：
1)機房設備、酒店、房間電源開關、音視頻設備開關控制；
2)智能家居家電控制；
3)物聯網家電控制；
4)廣告沙盤燈光控制；
5）工業現場機械設備、交流接觸器、電磁閥、交流異步電機等的開關控制。
4、與J系列I/O控制器的區別：
它是J 系列多款I/O單片機控制器中的最小系統，可用于單片機串口通信的學習、
實驗。產品具有工業級防雷擊、抗強電磁干擾、穩定可靠、經濟小巧實用的優點，是繼
J-20DIOV2、J-28DIOMT/MR、J-4DI16DOMT、J-40DIOMT/MR、J-120DIOMT/MR等J系列I/O工業控制器之后的一款最小點數的單片機工業串口控制器。
二、 技術參數及功能特性
1、工作電源：DC24V 1A（或AC18V 1A），也可定制為DC12V 1A（或AC12V 1A）；控制器
自帶整流電路，輸入不分正負，因此交流直流電源通用。
2、8 位高性能單片機控制；
3、2 種通信接口可選：1 個RS485 接口和1 個RS232接口可以通過設置這兩個短路帽來選擇。1 路標準的RS232串行通信接口（抗15KV靜電沖擊），可以與電腦等上位機通信，構成大的
通信系統；可直接通過RS232 接口下載程序，無需燒錄器，方便程序修改、升級。
4、控制器工作狀態指示：兩個LED 燈分別顯示電源和運行狀態；
5、2 路繼電器輸出：光電隔離和繼電器隔離兩道隔離輸出，抗干擾能力更強，無源干觸點形式，可直接控制交流220V 電壓，直流24V 電壓；每路輸出電流10A，輸出口狀態可回讀；
6、4 路光電隔離數字量輸入，數字量輸入的輸入電壓范圍為3.3V—24V；輸入電流為5-10MA；可用于檢測外部各種信號的傳感器輸入，如光電傳感器、紅外傳感器、霍爾傳感器、接近開關、點動開關等數字量輸入器件等
7.系統穩定性：繼電器輸出采用高頻濾除電路，產生極小的諧波；使系統具有極高的穩定性和極長的工作壽命；
8、3 種工作方式：支持獨立控制(可用C語言編寫程序)、RS232串口監控（通信距離10米）、RS485 串口監控（通信距離1KM）3 種方式；
9、系統穩定性：具有工業級防雷擊、抗強電磁干擾、高可靠性能，無死機現象。
10、數字量工作狀態指示燈：每路數字量輸入輸出都有一個指示燈，方便觀察I/O工作狀態；
11、外形尺寸：長寬高：外殼：115mm×90mm×40mm；PCB板：91mm×85mm×22mm。
三、 規格
1、工作溫度：-10~+65°C；
2、儲存溫度：-20~+80°C ；
3、濕度：5~95% 無凝結；
4、功耗(無外部設備): +24V@ 0.5A (典型值) ；
四、 用途
1、可控制交流0~220V電壓范圍內或直流0~24V電壓范圍的執行器件如交流接觸器、氣缸、電磁閥、繼電器、加熱絲、普通電動機、電燈炮、LED燈串、普通電機等輸出負載的開和關；
2、可實現弱電控制各種交流強電負載的通斷；
3、可串口遠程實時檢測和控制電廠、自動花車間等生產現場、遠端機房等設備、燈光、電源、音頻、視頻、電子門禁的開和關，省卻人工操作之勞苦、節約人力成本；
4、可用于智能互動多媒體行業，如虛擬空中翻書、虛擬打乒乓球等投影互動游戲、展示、光影互動、LED互動展覽等；
5、可用于計算機集中控制樓宇、廣告、球館等行業的燈光、音響等多媒體設備、智能控制家電開關、各種計算機外圍設備開關；
6、用于各種集散型控制系統、遠程IO模塊、遠程控制系統；
7、可用于各種沙盤、建筑、橋梁等模型的燈光控制。
8、本控制器有四路光電隔離數字量輸入，二路繼電器輸出，可構成一些小型的控制系統，供單片機串口通信學習、實驗。
五、 發貨事項
1、發貨清單：控制器、編程下載線(附送)、電子版產品資料。
獨立控制電子版產品資料：KEILC軟件及教程、STC-ISP下載軟件、產品資料（范例程序、說明書及接線圖）。
串口控制電子版產品資料：產品資料（精敏串口監控軟件、通信協議、說明書及接線圖）、上位機VC源碼（二次開發需要用到者可索?。?。
2、發貨方式：快遞，包裝標準：防靜電防震紙箱。
