詳細信息（供應PZ973Y/X/F電動對夾式刀型閘閥PZ973X電動對夾式）

一、應用范圍及領域：

PZ973Y/X/F電動對夾式刀型閘閥適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃形閘板來切斷這些介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。按驅動方式分為手動刀型閘閥、氣動刀型閘閥、電動刀型閘閥。
（如有疑問，請來電咨詢15888215509）

PZ973Y/X/F電動對夾式刀型閘閥性能特點
1.超短結構長度，節省材料，可使管路系統整體重量大大減輕。
2.占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。
3.閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。
4.閘板具有“閘刀”的功能，能有效的閘斷介質中各類雜物。

PZ973Y/X/F電動對夾式刀型閘閥主要性能規范參數

公稱壓力（ MPa ）	殼體試驗（ MPa ）	密封試驗（ MPa ）	工作溫度	使用介質	氣驅動（ MPa ）	電驅 動 (v)
0.6	0.9	0.66	-20 ℃ ≤ 900 ℃	煙氣、灰、渣水混和物、空氣混和物、煤漿、礦漿	0.4~0.6	220 380
1.0	1.5	1.1
1.6	2.4	1.8

PZ973Y/X/F電動對夾式刀型閘閥采用標準

項目名稱采用標準	可選標準
設計制造驗收 JB/T 8691	MSS SP-81
閥門結構長度 GB/T 15188.2-1994	TAPPI TIS 405.8
閥門法蘭連接 JB/T 79-1994	ANSI B16.5
閥門檢驗和試驗 GB/T 13927-1992	JB/T 9092-1999
閥門供貨要求 GB/T 12252	——
閥門標志 GB 12220-1989	IS0 5209：87

PZ973Y/X/F電動對夾式刀型閘閥主要零部件材質

序號	零件名稱	材料	序號	零件名稱	材料
1	閥體	HT250、WCB、304、316、316L	9	鍵	碳鋼
2	閥座	橡膠 /四氟/不銹鋼/硬質合金	10	螺母	不銹鋼
3	閘板	碳鋼 /不銹鋼	11	電動裝置	組合件
4	六角螺母	碳素鋼	12	填料	PTFE/石墨
5	閥桿	不銹鋼 /碳鋼	13	壓蓋	不銹鋼 /碳鋼/鑄鐵/球墨鑄鐵
6	支架	不銹鋼 /碳鋼/球墨鑄鐵/灰鑄鐵	14	六角螺母	碳素鋼
7	軸承	合金鋼	15	螺栓	碳素鋼
8	閥桿螺母	鋁青銅合金	-	-	-

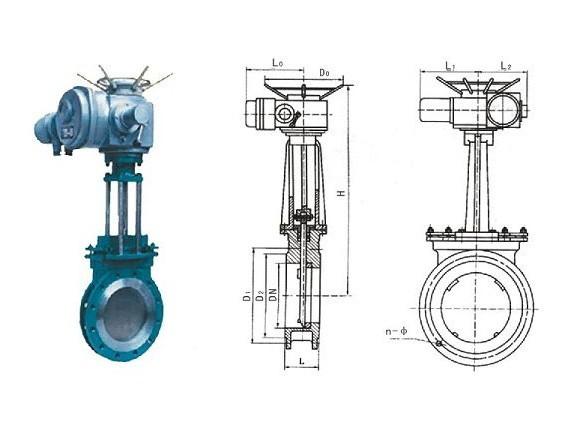

PZ973Y/X/F電動對夾式刀型閘閥主要外形及連接尺寸

公稱壓力	DN	L	D1	D2	H	A	B	C	D	N-Φ	電裝型號
0.6 MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	255	280	850	215	125	363	197	8-M16	DZ15
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	277	16-M20	DZ45
	500	114	568	600	1800	240	235	437	277	16-M20	DZ60
	600	114	670	705	2100	240	235	437	277	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	24-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M27	DZ250
1.0 MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	2400	790	215	125	363	197	8-M20	DZ15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	277	16-M22	DZ45
	450	89	532	565	1600	240	235	437	277	20-M22	DZ45
	500	114	585	620	1800	240	235	437	277	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	238	24-M27	DZ120
	800	127	898	950	2500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
	1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
	1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258
