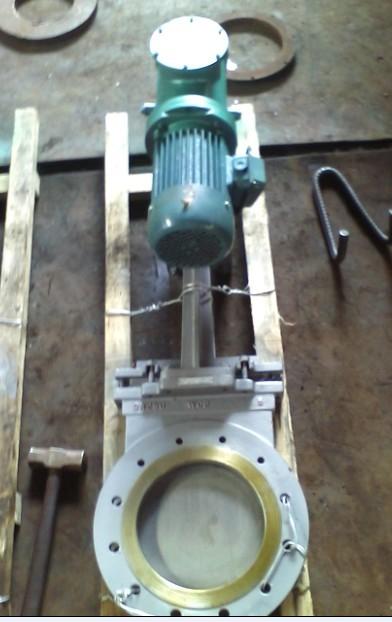

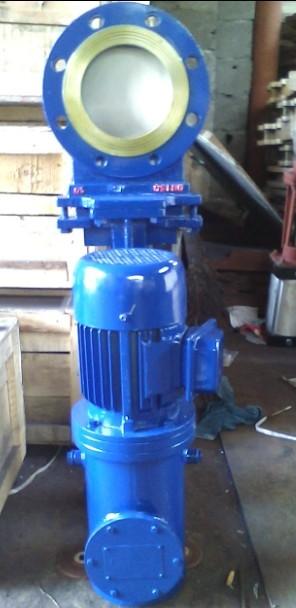

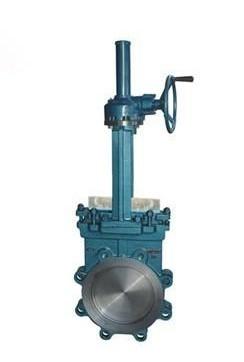

供應PZ273X電液動對夾式軟密封刀型閘閥

溫州市刀型閘閥廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 15888215509 郵箱： 939753492@qq.com

傳真： 0577-67962337 地址： 浙江溫州市

在線詢盤聯系廠家：15888215509 15888215509

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應PZ273X電液動對夾式軟密封刀型閘閥）

一、概述：

      PZ273X電液動對夾式軟密封刀型閘閥是一種整體式刀閘閥結構,其結構包括閥體,閘板和U型密封條,閥體中腔底部設有凹槽并裝有彈性U型密封條,當閥門關閉時閘板下移,閘板底部邊緣與密封條接觸進而壓縮密封條進入凹槽中實現閥體和閘板的密封;當?shù)堕l閥開啟時閘板上移,閘板底部邊緣與密封條脫離,密封條彈起與凹槽平整,能防止刀閘閥在使用過程中,介質沉淀物積存在閥體中腔的凹槽里，不易堵塞、無殘留，管道清洗方便，從而有效提高刀閘閥的密封效果,防止閥門關閉時泄漏。使用壽命更長，維護更簡單，法蘭密封面鑲O型圈，無須另配法蘭墊片，安裝簡單方便，磨擦系數小，啟閉靈活。

產品介紹：

PZ273X電液動對夾式軟密封刀型閘閥型號代表：

閥門類型代號：“PZ”表示刀型閘閥；
驅動形式代號：“2”表示電液動；
連接形式代號：“7”表示對夾式；
結構形式代號：“3”表示單閘板；
密封面材料代號：“Y”表示堆焊合金；

         PZ273X電液動對夾式軟密封刀型閘閥是由電液動裝置同刀閘閥配合，通過電液聯動裝置往復推位來控制閥門的開啟和關閉，同時配合信號輸出控制，可實現遠程自控，是一種理想的智能式自控調節刀閘閥，廣泛應用于冶金、電力、煤炭、礦山、水利等行業。

PZ273X電液動對夾式軟密封刀型閘閥產品特點

1，機、電、液、儀一體化，實現現場控制，集中監控或自動控制。

2，無級調力，運行平穩，沖擊力小，適用于較高壓力場合。

3，節能，液壓傳動效率高達80%

4，閥門整體結構緊湊，體積小，無需液壓泵站。

5，可控制任意閥位并可鎖定。

PZ273X電液動對夾式軟密封刀型閘閥應用范圍：


采礦、鋼鐵工業――用于煤漿、濾碴漿等。
凈化裝置――用于廢水、泥漿、污物及帶有懸浮物的澄清水。
造紙工業――用于任何濃度紙漿、料水混合物。
制糖工業――用于甜菜洗滌、糖漿、榨汁、果汁等。
食品工業――用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。
電站除灰――用于灰渣漿。

       PZ273X電液動對夾式軟密封刀型閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，刀型閘閥只能作全開和全關，不能作調節和節流。刀型閘閥關閉時，密封面可以只依靠介質壓力來密封，即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分刀型閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。

PZ273X電液動對夾式軟密封刀型閘閥標準規范：

設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

PZ273X電液動對夾式軟密封刀型閘閥性能參數：

公稱壓力	PN
殼體試驗	1.5 Mpa
密封試驗	1.1 Mpa
工作溫度	橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃
適用介質	糖漿、紙漿、污水、煤漿、灰、渣水混合物

（如有疑問，歡迎來電咨詢15888215509）
PZ273X電液動對夾式軟密封刀型閘閥零件材質：

閥體、上蓋	碳鋼、不銹鋼
閥板	不銹鋼
閥桿	不銹鋼
密封圈	橡膠、四氟、不銹鋼、硬質合金

PZ273X電液動對夾式軟密封刀型閘閥連接尺寸：

MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
	800	190	1010	950	898	2420	24-M30	680
	900	203	1110	1050	1005	2680	28-M30	680
	1000	216	1220	1160	1115	3100	28-M30	700
	1200	254	1450	1380	1325	3450	32-M36	800
