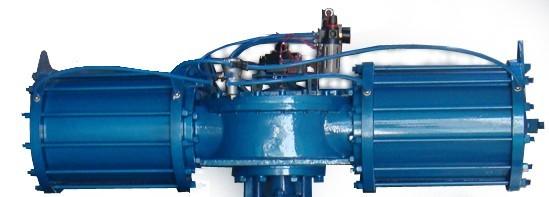

詳細信息（供應AW25氣動執行器）

一、AW25氣動執行器概述　　AW/AW-S氣動執行器氣動裝置適用與90℃回轉(1/4轉)的閥門。如球閥、碟閥、旋塞閥等。本產品設計制造采用JIS標準，與閥門倆界部采用氣動執行器驅動裝置批量生產、性能優良、質量穩定?！w氣動執行器
二、AW25氣動執行器的特點　　AW系列氣動裝置適用與90℃回轉(1/4轉)的閥門。如球閥、碟閥、旋塞閥等?！”井a(chǎn)品設計制造采用JIS標準，與閥門倆界部采用ISO5211?！”竟掘?qū)動裝置批量生產、性能優良、質量穩定。配備多種操作附件，配置和路?？蓮V泛用于各種、裝置及生產管線遠距離操作、控制閥門。
三、AW25氣動執行器標準參數 　　1.基本設計　氣動雙氣缸雙活塞拔叉式傳動機構；型號AWxx=雙作用式；型號AWxxS=單作用式(彈簧復位)?！?.回轉角度　雙作用式=90°；單作用式=90°；從兩端可調節角度-5O°+5O°?！?.工作環境溫度:-20°C—90°C?！?.氣源壓力:0.4－0.7Mpa(1.0Mpa )。
AW氣動執行器分為雙作用式和單作用式(彈簧復位)，兩個公體氣缸，輸出扭矩大，動作靈活平衡；活塞桿鍍硬鉻，有很好的耐磨
性；所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數，延長使用壽命AW13-28氣動執行器的U器曲線特性輸出扭矩更適用于
大口徑球閥等轉角行程閥門的啟、閉和調節，也可用于其它回轉運動場合，是實現工業管道自動化控制的理想裝置。
型號選擇
選用AW氣動執行器時，先確定閥門啟、閉的扭矩，再根據閥門使用的流體介質，增加安全值。對清潔、潤滑介質增加20%安全值；客
觀真理水蒸氣或潤滑的介質增加25%安全值；非潤滑的干氣介質增加60%安全值；非潤滑的用氣體輸送的顆料粒粉料介質增加安全
值。然后根據氣源工作壓力，查找雙作用或單作用式輸出扭矩表，可行到準確的執行器型號。單作用式輸出扭矩表中，最小彈簧扭矩
即為關閉閥門時的扭矩，彈簧扭矩即為打開閥門時扭矩。
AW氣動執行器及附件的功能和用途
1、雙作用執行器：對閥門開啟和關閉的兩位式控制。
2、單作用執行器（彈簧復位）：在電路、氣路切炬或有故障時，自動關閉閥門。
3、雙電控電磁閥：一個線圈得電時閥門打開，另一個線圈得電時閥門關閉，有記憶功能（可提供防爆型）。
4、單電控電磁閥：供電時閥門打開或關閉，斷電時閥門關閉或打開（可提供防爆型）。
5、限位開關回訊器：遠距離傳送閥門開或關位置的信號（可提供防爆型）。
6、電氣定位器：根據電流信號（4-20mA）的大小對閥門的介質流量調節控制（可提供防爆型）。
7、氣動定位器：根據電流信號（標準0.02-0.1Mpa）的大小對閥門的介質流量調節控制。
8、電氣轉換器：將電流信號轉換成氣壓信號，與氣動定位器配套使用（可提供防爆型）。
9、氣學有所長上理三聯件：包括空氣減壓閥、過濾器、油霧器，對氣源穩壓、清潔、運動部件起潤滑作用。
10、手操機構：自動控制在不正常情況下可以手動操作閥門的啟閉。
AW13-28氣動執行器安裝使用與維護
1、氣動執行器可與閥門直接安裝聯接，也可通過支架與接頭進行安裝聯按。聯接緊固件不得松動。
2、保證執行器輸出軸與閥桿安裝的同軸度，并轉動靈活，無爬行現象。
3、聯接管道、接頭、附件等應清潔干凈。
4、電磁閥排氣口始終向下，當向上或水平時，應連接彎管，使排氣口向下。
5、調試前應確認空氣管道通暢，氣壓、電壓、信號等符合要求。
6、壓縮空氣應經過過濾、干燥、露點-15°C以下要除濕。
7、調試時電磁閥應開到自動位置。
四、AW25氣動執行器輸出扭矩表　　雙作用式輸出扭矩單位 N.m　

型號規格	氣源壓力( Mpa )
0.3	0.4	0.5	0.6	0.7
AW13	515	620	770	930	1080
AW17	950	1270	1590	1910	2230
AW20	2150	2870	3580	4300	5020
AW25	3360	4480	5600	6720	7850
Aw28	5150	6860	8580	10300	12020
AW35	10120	13500	16870	20250	23620
AW40	13220	17630	22040	26450	30860
AW50	22460	29950	37440	44930	52420
AW60	47300	63070	78840	94610	110380

五、AW25氣動執行器零部件配表

序號	名稱	數量	序號	名稱	數量	序號	名稱	數量	序號	名稱	數量
1	箱體	1	11	銷軸	1	21	彈性擋圈	1	31	鎖緊螺母	2
2	拔叉	1	12	滾套	2	22	減磨墊圈	1	32	平墊圈	2
3	轉軸	1	13	彈性擋圈	2	23	O型圈	1	33	O型圈	2
4	隔板	2	14	無油軸承	2	24	O型圈	1	34	調節螺釘	2
5	活塞	2	15	O型圈	2	25	減磨墊圈	1	35	螺母	8
6	缸體	2/3	16	導向環	2	26	彈性擋圈	1	36	彈性墊圈	8
7	缸蓋	2	17	O型圈	2	27	平鍵	1	37	平墊圈	8
8	活塞桿	1	18	O型圈	2	28	O型圈	2	38	雙頭螺栓	8,
9	彈簧	1/2/4	19	O型圈	2	29	定位銷	2	39
10	彈簧缸	1	20	鎖緊螺母	2	30	緊定螺釘	1	40

AW25氣動執行器通用選型表

氣動執行器型號	硬密封球閥	軟密封球閥	硬密封蝶閥	軟密封蝶閥
AW25	DN 250	DN300-350	DN500	DN600-700
AWS25	DN 200	DN250	DN350	DN400-450

以上選型僅為參考，定貨時請?zhí)峁┚唧w參數：1：所配閥門類型(球閥、蝶閥)2：閥門密封形式(軟密封、204硬密封)3：球閥為幾通球閥(二通、L型三通、T型三通、四通球閥)4：球閥的球芯形狀(V型、O型)5：介質壓力6：是否配附件(電磁閥、空氣過濾器、回訊器)。

報價說明：
　　 1.本產品按相關標準生產、質量三包，質保期一年.
　　 2.以上報價均含有14%的增值稅，但不包含物流運費.
　　 3.由于市場原材料價格波動或供需變化，個別產品價格會有所變動，請以我們專業銷售人員的報價為準，對此帶來的不便，請您諒解。感謝您訪問我們網站，如有任何疑問.請來電垂詢！我們一定會盡心盡力為您提供優質的服務！訂貨須知：1。閥門通徑
2。壓力界面材料：鑄件和部件材料。
3。閥門種類：閘閥，截止閥，止回閥，蝶閥，球閥，等等。
4。終端連接方式，如果連接方式為焊接方式，還要提供連接管道的管壁厚度；如果連接方式是法蘭，則要
提供法蘭表面或拋光度。
5。任何與標準配置不同的材料：密封材料，沉淀材料，螺栓材料，等等。
6。任何附件：防酸保護層，鎖定裝置，鏈條操作，等等。
7。人工或動力執行機構：請包括所要求的技術細節。
8。為了訂購方便起見，請確定規格型號。
