供應氣動卸灰球閥哪里*

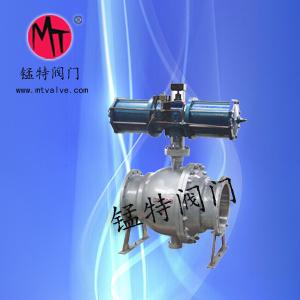

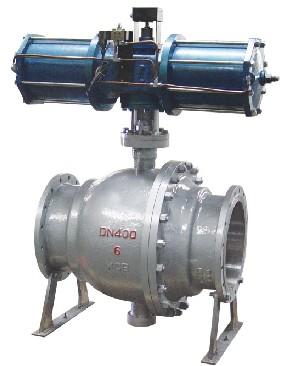

  氣動卸灰球閥產品介紹：         Q647氣動卸灰球閥適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所有固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，氣動球閥適用于高壓、大口徑管道場合。的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。閥門上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。氣動閥門采用全通徑的結構使閥門流量孔徑與管線內徑一致，以便管線清掃。   氣動卸灰球閥主要材質：

公稱通徑DN(mm)		50-200
公稱壓力PN(MPa)		1.6		2.5		4.0
公稱壓力 (MPa)	強度試驗	2.4		3.75		6.4
	密封試驗	1.8		2.75		4.4
材料\\\\\\\\材料代號		C	P		R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti		ZG1Cr18Ni12Mo2Ti
	球板	2Cr13	1Cr18Ni9Ti		1Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti		1Cr18Ni12Mo2Ti
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯、柔性石墨
適用工況	適用介質	水、蒸汽、油品	類		醋酸類
	適用溫度	-28℃～300℃
執行器	型號	GT或AW系列
	氣源壓力	0.3-0.7MPa
執行標準		設計制造	結構長度	法蘭尺寸	壓力溫度		試驗檢驗
		GBT/12237	GB12221	GB9113	GB9131		GB13927

氣動卸灰球閥主要連接尺寸：

公稱通徑 DN(mm)	尺寸															執行器型號 (僅供參考)
	1.6MPa					2.5MPa					4.0MPa
	L	D	D1	B	Z-ΦD	L	D	D1	B	Z-ΦD	L	D	D1	B	Z-ΦD	1.6、2.5MPa	4.0MPa
50	203	160	125	16	4-18	216	160	125	20	4-18	216	160	125	20	4-18	GTD-80	GTD110
65	222	180	146	18	4-18	241	180	145	22	8-18	241	180	145	22	8-18	GTD-100	GTD110
80	241	195	160	20	8-18	283	195	160	22	8-18	283	195	160	22	8-18	GTD-100	GTD110
100	305	215	180	20	8-18	305	230	190	24	8-23	305	230	190	24	8-23	GTD-115	GTD-125
125	356	245	210	22	8-18	381	270	220	28	8-25	381	270	220	28	8-25	GTD-160	AW13
150	394	280	240	24	8-23	403	300	250	30	8-25	403	300	250	30	8-25	GTD-90	AW13
200	457	335	295	26	12-23	502	360	310	34	12-25	502	375	320	38	12-30	AW17	AW17
250	533	405	355	30	12-25	586	425	370	36	12-30						AW17	AW20
300	610	460	410	30	12-25	648	485	430	40	16-30						AW20	AW20
350	686	520	470	34	16-25	762	550	490	44	16-34						AW20	AW28
400	762	580	525	36	16-30	838	610	550	48	16-34						AW28	AW28
450	864	640	585	40	20-30	914	660	600	50	20-34						AW28	AW35
500	914	705	650	44	20-34	991	730	660	52	20-41						AW28	AW35

絲扣球閥 Q11F-16 Q11F-25 Q11F-40 Q11F-64 Q11F-100 Q11F-16PQ11F-25P Q11F-40P Q11F-64P Q11F-100P Q11F-16R Q11F-25R Q11F-40R Q11F-64R Q11F-100R Q11F-16T Q11F-25T Q11F-40T
法蘭球閥 Q41F-16 Q41F-16C Q41F-25C Q41F-40C Q41F-64 Q41F-100 Q41F-160
Q341F-16C Q341F-25C Q341F-40 Q341F-64 Q341F-100 Q341F-160
Q41F-16P Q41F-25P Q41F-40P Q41F-64P Q41F-100P Q41F-16R Q41F-25R Q41F-40R Q47F-16C Q47F-25C Q47F-16P Q47F-25P Q347F-16C Q347F-25C Q47Y-16C Q47Y-25C Q347Y-16C Q347Y-25C Q347Y-40 Q347Y-16P Q347Y-25P
氣動球閥 Q641F-16C,Q641F-25C,Q641F-40C,Q641F-64C,Q641H-16C,Q641H-25C,Q641H-40C,Q641H-64C,Q641F-16P,Q641F-25P,Q641F-40P,Q641F-64P,Q641H-16P,Q641H-25P,Q641H-40P,Q641F-150LB,Q641F-300LB,Q641F-600LB

三通球閥Q44F-16C Q44F-25C Q44F-16P Q44F-25P Q43F-16C Q46F-16C
煤氣球閥MQ341F-16 MQ341F-25 MQ341F-40 MQ341F-64 MQ941F-16 MQ941F-25 MQ941F-40 MQ941F-64
電動球閥Q941F-16/25 Q941F-40/64 Q941F-100/160 Q947F-16/25 Q947F-40/64 Q947F-100 Q947Y-16/25 Q947Y-40/64 Q947Y-100/160
、法標、德標
Q47F-10C Q47F-10P Q47F-10P8 Q47F-10P3 Q47F-10R Q47F-10R8 Q47F-10R3
Q47F-16C Q47F-16P Q47F-16P8 Q47F-16P3 Q47F-16R Q47F-16R8 Q47F-16R3
Q47F-25 Q47F-25P Q47F-25P8 Q47F-25P3 Q47F-25R Q47F-25R8 Q47F-25R3
Q47F-40 Q47F-40P Q47F-40P8 Q47F-40P3 Q47F-40R Q47F-40R8 Q47F-40R3
Q47F-63 Q47F-63P Q47F-63P8 Q47F-63P3 Q47F-63R Q47F-63R8 Q47F-63R3
Q47F-100 Q47F-100P Q47F-100P8 Q47F-100P3 Q47F-100R Q47F-100R8 Q47F-100R3

電動法蘭球閥:16公斤壓力:Q941F-16CP DN15/ Q941F-16CP DN20/ Q941F-16CP DN25/ Q941F-16CP DN40/ Q941F-16CP DN50/ Q941F-16CP DN65/ Q941F-16CP DN80/ Q941F-16CP DN100/ Q941F-16CP DN125/ Q941F-16CP DN150/ Q941F-16CP DN200/ Q941F-16CP DN250/ Q941F-16CP DN300/ Q941F-16CP DN350/ Q941F-16CP DN400/ Q941F-16CP DN500/ Q941F-16CP DN600
電動法蘭球閥:25公斤壓力: Q941F-25CP DN15/ Q941F-25CP DN20/ Q941F-25CP DN25/ Q941F-25CP DN40/ Q941F-25CP DN50/ Q941F-25CP DN65/ Q941F-25CP DN80/ Q941F-25CP DN100/ Q941F-25CP DN125/ Q941F-25CP DN150/ Q941F-25CP DN200/ Q941F-25CP DN250/ Q941F-25CP DN300/ Q941F-25CP DN350/ Q941F-25CP DN400/ Q941F-25CP DN500/ Q941F-25CP DN600
電動法蘭球閥:40公斤壓力: Q941F-40CP DN15/ Q941F-40CP DN20/ Q941F-40CP DN25/ Q941F-40CP DN40/ Q941F-40CP DN50/ Q941F-40CP DN65/ Q941F-40CP DN80/ Q941F-40CP DN100/ Q941F-40CP DN125/ Q941F-40CP DN150/ Q941F-40CP DN200/ Q941F-40CP DN250/ Q941F-40CP DN300/ Q941F-40CP DN350/ Q941F-40CP DN400/ Q941F-40CP DN500/ Q941F-40CP DN600
電動法蘭球閥:64公斤壓力: Q941F-64CP DN15/ Q941F-64CP DN20/ Q941F-40CP DN25/ Q941F-64CP DN40/ Q941F-64CP DN50/ Q941F-64CP DN65/ Q941F-64CP DN80/ Q941F-64CP DN100/ Q941F-64CP DN125/ Q941F-64CP DN150/ Q941F-64CP DN200/ Q941F-64CP DN250/ Q941F-64CP DN300/ Q941F-64CP DN350/ Q941F-64CP DN400
電動法蘭球閥:100公斤壓力: Q941F-100CP DN15/ Q941F-100CP DN20/ Q941F-100CP DN25/ Q941F-100CP DN40/ Q941F-100CP DN50/ Q941F-100CP DN65/ Q941F-100CP DN80/ Q941F-100CP DN100/ Q941F-100CP DN125/ Q941F-100CP DN150/ Q941F-100CP DN200
電動螺紋球閥:Q911F-16CP DN15/Q911F-16CP DN20/ Q911F-16CP DN25/ Q911F-16CP DN32/ Q911F-16CP DN32/ Q911F-16CP DN40/ Q911F-16CP DN50
電動硬密封球閥:16公斤壓力: Q941H-16CP DN15/ Q941H-16CP DN20/ Q941H-16CP DN25/ Q941H-16CP DN40/ Q941H-16CP DN50/ Q941H-16CP DN65/ Q941H-16CP DN80/ Q941H-16CP DN100/ Q941H-16CP DN125/ Q941H-16CP DN150/ Q941H-16CP DN200/ Q941H-16CP DN250/ Q941H-16CP DN300/ Q941H-16CP DN350/ Q941H-16CP DN400/ Q941H-16CP DN500/ Q941H-16CP DN600
電動硬密封球閥:25公斤壓力: Q941H-25CP DN15/ Q941H-16CP DN20/ Q941H-25CP DN25/ Q941H-25CP DN40/ Q941H-25CP DN50/ Q941H-25CP DN65/ Q941H-25CP DN80/ Q941H-25CP DN100/ Q941H-25CP DN125/ Q941H-25CP DN150/ Q941H-25CP DN200/ Q941H-25CP DN250/ Q941H-25CP DN300/ Q941H-25CP DN350/ Q941H-25CP DN400/ Q941H-25CP DN500/ Q941H-25CP DN600
電動硬密封球閥:40公斤壓力: Q941H-25CP DN15/ Q941H-40CP DN20/ Q941H-40CP DN25/ Q941H-40CP DN40/ Q941H-40CP DN50/ Q941H-40CP DN65/ Q941H-40CP DN80/ Q941H-40CP DN100/ Q941H-40CP DN125/ Q941H-40CP DN150/ Q941H-40CP DN200/ Q941H-40CP DN250/ Q941H-40CP DN300/ Q941H-40CP DN350/ Q941H-40CP DN400/ Q941H-40CP DN500/ Q941H-40CP DN600
電動硬密封球閥:64公斤壓力: Q941H-64CP DN15/ Q941H-64CP DN20/ Q941H-64CP DN25/ Q941H-64CP DN40/ Q941H-64CP DN50/ Q941H-64CP DN65/ Q941H-64CP DN80/ Q941H-64CP DN100/ Q941H-64CP DN125/ Q941H-64CP DN150/ Q941H-64CP DN200/ Q941H-64CP DN250/ Q941H-64CP DN300/ Q941H-64CP DN350/ Q941H-64CP DN400

報價說明：
　　 1.本產品按相關標準生產、質量三包，質保期一年.
　　 2.以上報價均含有14%的增值稅，但不包含物流運費.
　　 3.由于市場原材料價格波動或供需變化，個別產品價格會有所變動，請以我們專業銷售人員的報價為準，對此帶來的不便，請
您諒解。 感謝您訪問我們網站，如有任何疑問.請來電垂詢！我們一定會盡心盡力為您提供優質的服務！
訂貨須知：1。閥門通徑
2。壓力界面材料：鑄件和部件材料。
3。閥門種類：閘閥，截止閥，止回閥，蝶閥，球閥，等等。
4。終端連接方式，如果連接方式為焊接方式，還要提供連接管道的管壁厚度；如果連接方式是法蘭，則要
提供法蘭表面或拋光度。
5。任何與標準配置不同的材料：密封材料，沉淀材料，螺栓材料，等等。
6。任何附件：防酸保護層，鎖定裝置，鏈條操作，等等。
7。人工或動力執行機構：請包括所要求的技術細節。
8。為了訂購方便起見，請確定規格型號。
