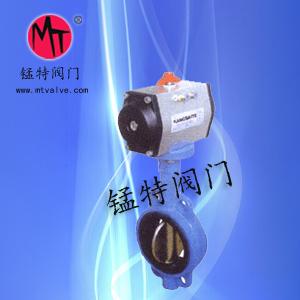

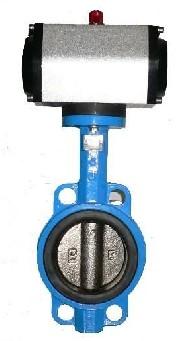

供應D671X氣動蝶閥，氣動軟密封蝶閥，氣動對夾式蝶閥

溫州市氣動蝶閥廠家

價格： 350

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 0577-57770516 郵箱： 523892142@qq.com

傳真： 0577-67350400 地址： 浙江溫州市

在線詢盤聯系廠家：0577-57770516 15058700758

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應D671X氣動蝶閥，氣動軟密封蝶閥，氣動對夾式蝶閥）

D671X氣動對夾蝶閥的概述
氣動蝶閥是管線優先選用的常規蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動蝶閥既可作切斷介質用，又可作調節介質的流量用。驅動裝置根據用戶要求，分別可采用手動、電動、氣動等方式。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到效果。 氣動蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃?xì)?、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。

D671X氣動對夾蝶閥的特點 　　1、小巧輕便，容易拆裝及維修，并可在任意位置安裝?！　?、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速?！　?、流量特性趨直線，調節性能好?！　?、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。　　5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏?！　?、密封件可更換，且密封可靠達到雙向密封?！　　?、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。　　8、該閥可設計成法蘭連接和對夾連接?！　?、驅動方式可選擇手動、電動或氣動。

D671X氣動對夾蝶閥主要零件材質表
序號 零件名稱材質 Z C D 1 閥座橡膠橡膠橡膠 2 圓錐銷 45鋼 45鋼不銹鋼 3 蝶板灰鑄鐵鍍硬鉻碳鋼或不銹鋼不銹鋼 4 閥體灰鑄鐵碳鋼不銹鋼 5 螺柱 35鋼碳鋼不銹鋼 6 閥桿 45鋼不銹鋼不銹鋼 7 鍵 Key 45鋼 45鋼不銹鋼 8 襯套銅基粉末冶金銅基粉末冶金銅基粉末冶金 9 O形圈橡膠橡膠橡膠 10 氣動裝置 11 位置指示器塑料塑料塑料
注：系列蝶閥主要零部件及密封圈的材質可根據實際工況條或用戶。
D671X氣動對夾蝶閥技術規范
設計依據 GB 設計標準 GB12238 結構 長度對夾式連接 GB12221 對夾法蘭尺寸 GB12221 試驗和檢驗 JB/T9002
*注：系列蝶閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
D671X氣動對夾蝶閥主要外形連接尺寸　　　　　　　　　　　　　　　　　　　　　　　　　單位：mm

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
DN	L	H	HO	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	315	180	65	110	4-14	125	4-18	125	4-18
65	46	70	330	180	65	130	4-14	145	4-18	145	4-18
80	46	83	390	245	72	150	4-18	160	8-18	160	8-18
100	52	105	431	240	72	170	4-18	180	8-18	180	8-18
125	56	115	455	240	72	200	8-18	210	8-18	210	8-18
150	56	137	626	350	93	225	8-18	240	8-22	240	8-22
200	60	164	720	350	93	280	8-18	295	8-22	295	8-22
250	68	206	800	550	350	335	12-18	350	12-22	355	12-26
300	78	230	860	600	350	395	12-22	400	12-22	410	12-26
350	78	248	883	600	350	445	12-22	460	16-22	470	16-26
400	102	289	972	600	350	495	16-22	515	16-26	525	16-30
450	114	320	1043	750	350	550	16-22	565	20-26	585	20-30
500	127	343	1098	750	380	600	20-22	620	20-26	650	20-33
600	154	413	1236	750	380	705	20-26	725	20-30	770	20-36
700	165	478	1431	750	380	810	24-26	840	24-30	840	24-36
800	190	525	1488	750	380	920	24-30	950	24-33	950	24-39
900	203	620	1615	1250	380	1020	24-30	1050	28-33	1050	38-39
1000	216	725	1765	1500	580	1120	28-30	1160	28-36	1170	28-42
1200	254	780	1976	1500	580	1340	32-33	1380	32-39	1390	32-48

對夾蝶閥型號：D71X-10 D71X-10C D71X-10P Q71X-16 D71X-16C D71X-16P D71J-10 D71J-10C D71J-10P D71J-16 D71J-16C D71J-16PD371X-10 D371X-10C D371X-10P Q371X-16 D371X-16C D371X-16P D371J-10 D371J-10C D371J-10P D371J-16 D371J-16C D371J-16P
D671X-10 D671X-10C D671X-10P Q671X-16 D671X-16C D671X-16P D671J-10 D671J-10C D671J-10P D671J-16 D671J-16C D671J-16P
D971X-10 D971X-10C D971X-10P Q971X-16 D971X-16C D971X-16P D971J-10 D971J-10C D971J-10P D971J-16 D971J-16C D971J-16P
法蘭蝶閥型號：D41X-10 D41X-10C D41X-10P Q41X-16 D41X-16C D41X-16P D41J-10 D41J-10C D41J-10P D41J-16 D41J-16C D41J-16PD341X-10 D341X-10C D341X-10P Q341X-16 D341X-16C D341X-16P D341J-10 D341J-10C D341J-10P D341J-16 D341J-16C D341J-16P
D641X-10 D641X-10C D641X-10P Q641X-16 D641X-16C D641X-16P D641J-10 D641J-10C D641J-10P D641J-16 D641J-16C D641J-16P
D941X-10 D941X-10C D941X-10P Q941X-16 D941X-16C D941X-16P D941J-10 D941J-10C D941J-10P D941J-16 D941J-16C D941J-16P
