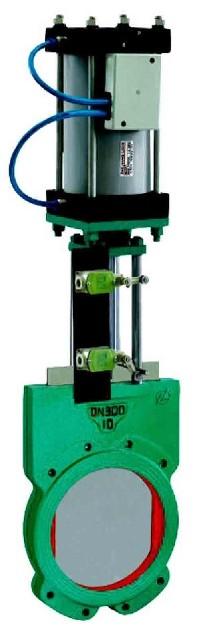

供應PZ673X氣動漿液閥，氣動刀型閘閥

          PZ673X氣動漿液閥該產品在生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的特點。不斷提高產品的科技含量，從一些技術細節著手，完善了閥門的綜合性能。該產品通過配用電磁閥等附件可以完成開、關兩位置的動作的自動控制。用戶可根據實際需要進行選擇。 Z673H系列氣動漿液閥品種齊全。主體采用鑄鐵、鑄銅、不銹鋼等。通徑從DN50~DN10000。產品廣泛應用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。
  　　本閥主要由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、手輪等件組成，閥門啟閉靠旋轉手輪動作來完成，順時旋轉時，閥門關閉；反之為開閥。
  　　本閥結構特點：
  　　1、 采用對夾式結構，體積小，重量輕。
  　　2、 完全敞開的通道，可以防止介質在閥內沉積。
  　　3、 新研制的U型封圈，可以保證閥門的良好密封性。
  　　4、 閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。
  　　5、 流阻小。
  　　6、 安裝維修方便。
  　　PZ673X氣動漿液閥氣電控制功能說明1、采用雙電控三位五通電磁閥控制氣動漿液閥氣缸，采用三位開關，可控制閘閥在上限位、下限位及任意位置停留。
  　　2、閥門在上限位、下限位置停留時，上限位及下限位置的限位開關，發出一組常開或常閉的獨立信號觸點。可作為狀態指示用。
  　　3、閥門在上限位下限位置停留時，上限位及下限位置的限位開關，自動切斷電磁閥相應控制線圈的電源。這樣閥門在上限位及下限位置長期停留時，電磁閥的電控線圈不通電，可避免電磁線圈發熱提高電磁閥使用壽命，大大地提高了可靠性。
  　　4、閥門在上限位及下限位置長期停留時；氣源被切斷不耗氣，但鎖定閥門氣缸的氣壓仍保持在氣缸中，能保證可靠停位。
  　　5、在氣缸開關過程中，切斷控制電源，則氣缸進出氣也同時被切斷，鎖定閥門氣缸的氣壓仍保持在氣缸中，如氣缸活塞、電磁閥及接頭無 漏，則閘閥可在任意位置長期停留。

PZ673X氣動漿液閥主要性能規范 公稱壓力PN(MPa) 試驗壓力(MPa) 適用介質 工作溫度(℃) 殼體 密封 0.6 0.9 0.66 煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液 ≤100℃ 1.0 1.5 1.1 PZ673X氣動漿液閥主要外形及連接尺寸 公稱壓力mm L D D1 H n-M PN0.6 PN1.0 50 48 48 125 100 335 4-M16 65 48 48 145 120 363 4-M16 80 50 50 160 135 395 4-M16 100 50 50 180 155 465 8-M16 125 50 50 210 185 530 8-M16 150 60 60 240 210 630 8-M20 200 60 60 295 265 750 8-M20 250 70 70 350 318 900 12-M20 300 70 80 400 368 1120 12-M20 350 80 80 460 430 1260 16-M20 400 90 90 515 482 1450 16-M22 450 90 120 565 532 1600 20-M22 500 90 130 620 585 1800 20-M22 600 140 140 725 685 2300 20-M27 700 140 140 840 800 2500 24-M27 800 190 190 950 898 2800 24-M30 900 203 203 1050 1005 3100 28-M30 1000 216 216 1160 1115 3400 28-M30 1200 254 254 1380 1325 3600 32-M36

主要產品概述

　　其產品在業內有一定的勢和技術優勢。閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板 刀型閘閥關閉時,密封面可以只依靠介質壓力來密封,即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封.大部分刀型閘閥是采用強制密封的,即閥門關閉時，要依靠外力強行將閘板壓向閥座,以保證密封面的密封性本類閥門在管道中一般應當水平安裝。
　　刀型閘閥驅動方式：手動，電動，氣動，液動，傘齒輪，電液動和氣液動等驅動方式。
　　刀型閘閥外形：明桿，暗桿兩種
　　刀型閘閥材質：鑄鐵、鑄鋼、碳鋼、不銹鋼、襯氟等
　　刀型閘閥密封：硬密封，軟密封，單面密封，雙面密封等多種材質密封。
從八十年代進入我國。在不到二十年的時間里，其使用范圍從普通領域擴展到了更為廣闊的各行各業。從礦山電廠的選煤、排矸、排渣。發展到了城市的污水處理，從一般的工業管道發展到了食品、衛生、醫藥等專業管道系統。超薄型的刀閘閥以其體積小、流阻小、重量輕、易安裝、易拆卸等優點解決了普通閘閥、平板閘閥、球閥、截止閥、調節閥、蝶閥等類閥門的流阻大、重量大、安裝難、占地面積大等的疑難問題。刀閘閥出現后，大量的通用切斷類閥門和調節閥門已被之取代。到今天，刀閘閥用量的是美國和日本。
主要產品特點
　　1.超短結構長度，節省材料，可使管路系統整體重量大大減輕。
　　2.占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。
　　3.閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏。
　　4.上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活。
5.閘板具有閘刀的功能，能有效的閘斷介質中各類雜物。
產品安裝使用
　　1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
　　2.各連接部位螺栓,要求均勻擰緊；
　　3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
　　4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
　　5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
　　6.驅動裝置的接線須按線路圖進行；
　　7.刀型閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響 標簽：     溫州市氣動漿液閥   溫州市氣動漿液閥廠家
