日本橫河DLM2024混合信號示波器 YOKOGAWA 710110數字示波器 200MHz，4CH
DLM2000是臺式數字信號示波器，可用于設計和調試電子器件。它采用人體工程學設計，使用方便，并且包含了很多功能。其帶寬為200至500MHz，存儲器為12.5到125MP，確?？傆幸豢?/span>DLM2000能滿足您的應用和預算。使用DLM2000行業的 “靈活MSO輸入”，您可以選擇通道4作為模擬輸入，或用它采集8位邏輯信號?，F(xiàn)代電子器件包含模擬和數字電路，而使用DLM2000靈活的MSO輸入，您可對兩者進行測量，包括混合信號觸發以及并行或串行總線的解碼。
操作簡便&易于觀測
操作簡便。直立式機身加上大屏幕使得查看顯示非常方便。
我們提供大尺寸的LCD屏幕(8.4英吋)讓您擁有更好的視野。還有直立式機身設計節省了桌面或工作臺的空間。它是一款設計緊湊、操作簡便、易于觀測的“個人示波器”。
DLM2000系列產品線
| 項目 | 型號 | DLM2022 | DLM2032 | DLM2052 | DLM2024 | DLM2034 | DLM2054 |
| 模擬輸入通道 | 2 | 4* | |||||
| 邏輯輸入 | - | 8位 | |||||
| 采樣速率 | 2.5GS/s (交錯模式開啟) | ||||||
| 頻率特性 | 200MHz | 350MHz | 500MHz | 200MHz | 350MHz | 500MHz | |
| 記錄長度 | 62.5M點(單個測量,存儲長度：/M1S,交錯模式開啟) | 125M點(單個測量，存儲長度：/M2，交錯模式開啟) | |||||
大容量(125M點)內存支持長時間測量
對于單次觸發模式中的2通道測量，可以添加/M2內存擴展選項，為您最多提供125M點的大容量內存。10,000Hz的信號頻率可保存5,000秒。即使是1.25GS/s的采樣速率，也可捕捉到0.1秒的波形。
| 連續測量 | 單次測量 | ||
| 2通道、4通道相同 | 使用4通道(對于DLM20x2，使用2通道) | 使用2通道(對于DLM20x2，使用1通道) | |
| 標準 | 1.25M點 | 6.25M點 | 12.5M點 |
| /M1、/M1S內存選件 | 6.25M點 | 25M點 | 62.5M點 |
| /M2內存選件 | 12.5M點 | 62.5M點 | 125M點 |
提示：/M1、/M2內存擴展選件只適用于4通道機型。/M1S選件只適用于2通道機型。
歷史存儲功能 - 通過波形回放功能，不會丟失異常波形。
使用DLM2000系列，在采集存儲器中最多可保存20,000屏之前捕捉的波形。使用歷史存儲功能，可以在屏幕上顯示單屏或全部歷史波形數據?？蓪v史波形執行光標測量、計算和其它操作。使用歷史功能，可分析很少出現的異常信號。
| 歷史搜索功能 可在20,000屏歷史波形中搜索滿足某種條件的波形?？蓪φ业降牟ㄐ螆?zhí)行光標測量和其它分析。 | 重放功能 使用旋鈕可按順序顯示波形，每次一個波形。使用重放功能，可自動回放、暫停、快進和倒放歷史波形。 |
捕捉模擬/數字組合波形的觸發功能
DLM2000系列提供多種方便配置的、結合模擬和邏輯輸入的觸發功能，比如邊沿觸發、增強觸發和B觸發功能。
觸發功能示例
A-B(n)觸發：
在信號B的第7個邊沿觸發。該觸發功能被廣泛應用于事件偏移測試，比如非標準圖像信號的垂直/水平周期或電機參考位置脈沖和驅動脈沖。
串行碼型觸發(用戶定義)：
在任意設置碼型上觸發，最多128位。對于檢測ID/數據和通信格式的其它部分信息，非常有效。
雙總線觸發：
CAN和LIN總線組合觸發。I2C+SPI總線觸發，還可用其它組合觸發。
LIN或CAN總線信號滿足觸發條件是發生。

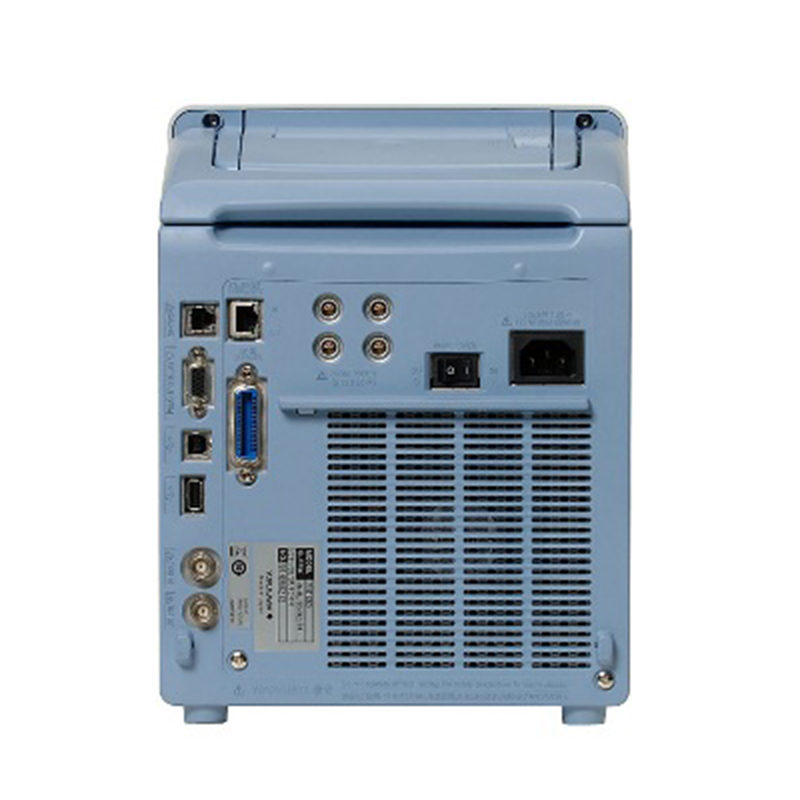

DLM2024 面板與接口
DLM2024 訂購信息
| 型號 | 后綴代碼 | 描述 |
| 710105 |
| 數字示波器 DLM2022 2ch, 200MHz |
| 710110*1 |
| 混合示波器 DLM2024 4ch, 200MHz |
| 710115 |
| 數字示波器 DLM2032 2ch, 350MHz |
| 710120*1 |
| 混合示波器 DLM2034 4ch, 350MHz |
| 710125 |
| 數字示波器 DLM2052 2ch, 500MHz |
| 710130*1 |
| 混合示波器 DLM2054 4ch, 500MHz |
| 電源線 | -D | UL/CSA標準 |
| -F | VDE標準 | |
| -Q | BS標準 | |
| -R | AS標準 | |
| -H | GB標準 | |
| -N | NBR標準 | |
| 幫助語言 | -HE | 英文幫助(菜單及面板) |
| -HC | 中文幫助(菜單及面板) | |
| -HK | 韓文幫助(菜單及面板) | |
| -HG | 德文幫助(菜單及面板) | |
| -HF | 法文幫助(菜單及面板) | |
| -HL | 意大利文幫助(菜單及面板) | |
| -HS | 西班牙文幫助(菜單及面板) | |
| 選件 | /LN | 無邏輯通道(僅4通道機型適用) |
| /B5 | 內置打印機 | |
| /M1*2 (標配) | 內存擴展選件(僅4通道機型適用) 連續測量: 6.25M點; 單觸發模式: 25M點 (交錯模式打開時: 62.5M點) | |
| /M2*2 | 內存擴展選件(僅4通道機型適用) 連續測量: 12.5M點; 單觸發模式: 62.5M點 (交錯模式打開時: 125M點) | |
| /M3*2 | 內存擴展選件(僅4通道機型適用) 連續測量: 25M點; 單觸發模式: 125M點 (交錯模式打開時: 250M點) | |
| /M1S (標配) | 內存擴展選件(僅2通道機型適用) 連續測量: 6.25M點; 單觸發模式: 25M點 (交錯模式打開時: 62.5M點) | |
| /P2*3 | 探頭電源，適用于2通道機型 | |
| /P4*3 | 探頭電源，適用于4通道機型 | |
| /C1*4 | GP-IB接口 | |
| /C10*4 | 以太網接口 | |
| /C11*4 | GP-IB+以太網接口 | |
| /C9 | 內置存儲器(7.2GB) | |
| /G2*5 | 用戶自定義運算(僅4通道機型適用) | |
| /G3*5 | 電源分析功能(僅4通道機型適用) | |
| /G4*5 | 電源分析功能(包括/G2選項)(僅4通道機型適用) | |
| /F1*6 | UART觸發及分析(僅4通道機型適用) | |
| /F2*6 | I2C+SPI觸發及分析(僅4通道機型適用) | |
| /F3*6 | UART+I2C+SPI觸發及分析(僅4通道機型適用) | |
| /F4*7 | CAN+LIN觸發及分析(僅4通道機型適用) | |
| /F5*7 | FlexRay觸發及分析(僅4通道機型適用) | |
| /F6*7 | FlexRay+CAN+LIN觸發及分析(僅4通道機型適用) | |
| /F7* 7 | CAN+CAN FD+LIN觸發及分析(僅4通道機型適用) | |
| /F8*7
/F9*7 /F10*7 /F11*7 /EX22*8 /EX24*8 /EX52*9 /EX54*9 | FlexRay+CAN+CAN FD+LIN觸發及分析 (僅4通道機型適用) SENT分析(僅4通道機型適用) PSI5分析(僅4通道機型適用) SENT+PSI5分析(僅4通道機型適用) 附帶2個701946探頭(2通道200MHz機型適用) 附帶4個701946探頭(4通道200MHz機型適用) 附帶2個701946探頭(2通道350/500MHz機型適用) 附帶4個701946探頭(4通道350/500MHz機型適用) | |
*1 邏輯探頭單獨出售。請單獨訂購型號701988/701989的邏輯探頭。
*2 一次只能選擇其中之一。
*3 當使用電流探頭或不支持探頭接口供電的差分探頭時選擇此選件。
*4 一次只能選擇其中之一。
*5 一次只能選擇其中之一。
*6 一次只能選擇其中之一。
*7 一次只能選擇其中之一。
*8 選擇此選件時不提供701938探頭。
*9 選擇此選件時不提供701939探頭。
| 標準主機附件 | |
| 部件名稱 | 數量 |
| 電源線 | 1 |
| 無源探頭, 型號701938(200MHz, 1.5m) 用于710105、710110機型*1 | 同通道數 |
| 無源探頭, 型號701939(500MHz, 1.3m) 用于710115、710120、710125、710130機型*2 | 同通道數 |
| 前蓋板 | 1 |
| 探頭軟包 | 1 |
| 打印紙(用于/B5選件) | 1卷 |
| 操作手冊*3 | 1套 |
*1 選擇/EX22或/EX24時，不提供701938探頭。
*2 選擇/EX52或/EX54時，不提供701939探頭。
*3 包含紙質版操作指南和電子版操作手冊。
| DLM2000附加選件許可*1 | ||
| 型號 | 后綴代碼 | 說明 |
| 709810 | -G2 | 用戶自定義運算(僅4通道機型適用) |
| -G3 | 電源分析功能(僅4通道機型適用) | |
| -G4 | 電源分析功能(包括/G2選項)(僅4通道機型適用) | |
| -F1 | UART觸發及分析(僅4通道機型適用) | |
| -F2 | I2C+SPI觸發及分析(僅4通道機型適用) | |
| -F3 | UART+I2C+SPI觸發及分析(僅4通道機型適用) | |
| -F4 | CAN+LIN觸發及分析(僅4通道機型適用) | |
| -F5 | FlexRay觸發及分析(僅4通道機型適用) | |
| -F6 | FlexRay+CAN+LIN觸發及分析(僅4通道機型適用) | |
| -F7 | CAN + CAN FD + LIN觸發和分析(僅4通道機型適用) | |
| -F8 | FlexRay + CAN + CAN FD + LIN觸發和分析(僅4通道機型適用) | |
| -F9 | SENT分析(僅4通道機型適用) | |
| -10 | PSI5分析(僅4通道機型適用) | |
| -11 | SENT+PSI5分析(僅4通道機型適用) | |
| -X1 | F4 -> F7或F6 -> F8(添加CAN FD) | |
*1 許可單獨銷售(客戶自行安裝)。
| 附件型號 | ||
| 名稱 | 型號 | 說明 |
| 邏輯探頭(PBL100) | 701988 | 輸入阻抗1MΩ，開關頻率100MHz |
| 邏輯探頭(PBL250) | 701989 | 輸入阻抗100kΩ，開關頻率250MHz |
| 無源探頭*1 | 701938 | 10MΩ(10:1)，200MHz，1.5m |
| 無源探頭*1 | 701939 | 10MΩ(10:1)，500MHz，1.3m |
| 微型無源探頭 | 701946 | 10MΩ(10:1)，500MHz，1.3m |
| FET探頭 | 700939 | 帶寬DC ~ 900MHz/2.5MΩ/1.8pF |
| 有源探頭(PBA1000) | 701912 | 帶寬DC ~ 1GHz/100kΩ/0.9pF |
| 100:1電壓探頭 | 701944 | DC ~ 400MHz，1.2m，1000Vrms |
| 100:1電壓探頭 | 701945 | DC ~ 250MHz，3m，1000Vrms |
| 差分探頭 | 701921 | 帶寬DC ~ 100MHz/±700V |
| 差分探頭 | 701922 | 帶寬DC ~ 200MHz/±20V |
| 差分探頭(PBDH1000） | 701924 | 帶寬DC ~ 1GHz/1MΩ/±25V |
| 差分探頭 | 701926 | 帶寬DC ~ 50MHz/5000Vrms/7000Vpk |
| 差分探頭(PBDH0150) | 701927 | 帶寬DC ~ 150MHz/±1400V |
| 差分探頭 | 700924 | 帶寬DC ~ 100MHz/±1400V |
| 差分探頭 | 700925 | 帶寬DC ~ 15MHz/±500V |
| 差分探頭 | 701920 | 帶寬DC ~ 500MHz/±12V |
| 電流探頭(PBC050)*2 | 701929 | 帶寬DC ~ 50MHz，30Arms |
| 電流探頭(PBC100)*2 | 701928 | 帶寬DC ~ 100MHz，30Arms |
| 電流探頭*2 | 701930 | 帶寬DC ~ 10MHz，150Arms |
| 電流探頭*2 | 701931 | 帶寬DC ~ 2MHz，500Arms |
| 去延遲信號源 | 701936 | 適用于延遲校準 |
| 打印紙 | B9988AE | 每捆10卷，每卷10米 |
| 探頭架 | 701919 | 圓形底座，1 arm |
| 便攜包 | 701964 | 也可用于DL1600/DL1700E系列 |
*1 作為701938、701939探頭的附件，橫河提供各種適配器，詳情請見DL系列附件樣本。
*2 電流探頭的輸入電流可能受探頭同時使用數量的限制。
| 輔助軟件 | ||
| 名稱 | 型號 | 說明 |
| MATLAB工具包 | 701991 | MATLAB plug-in |
| Xviewer | 701992-SP01 | 適用于DL/DLM系列，標準版本。 |
| 701992-GP01 | 適用于DL/DLM系列，帶運算功能。 | |
