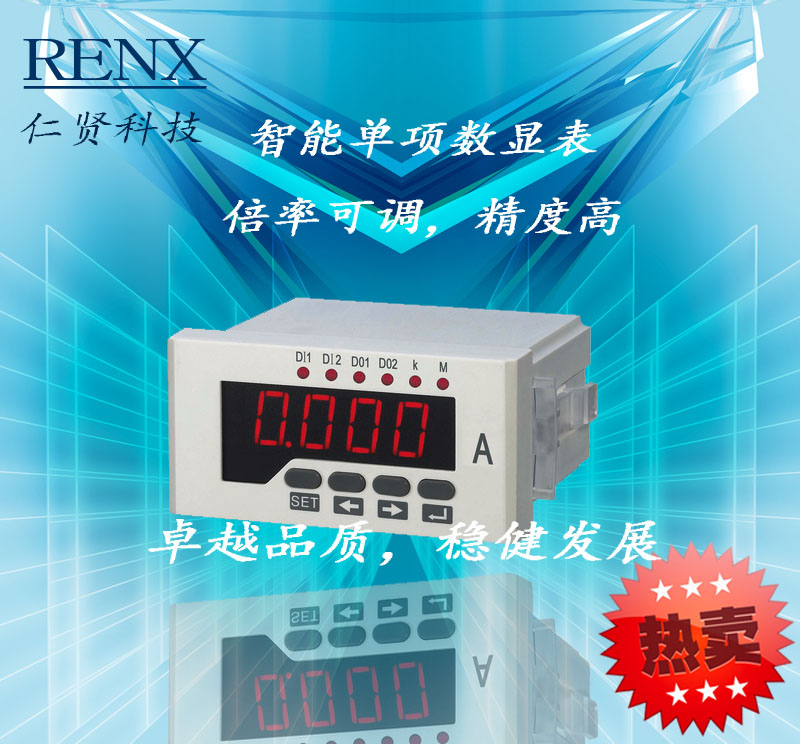

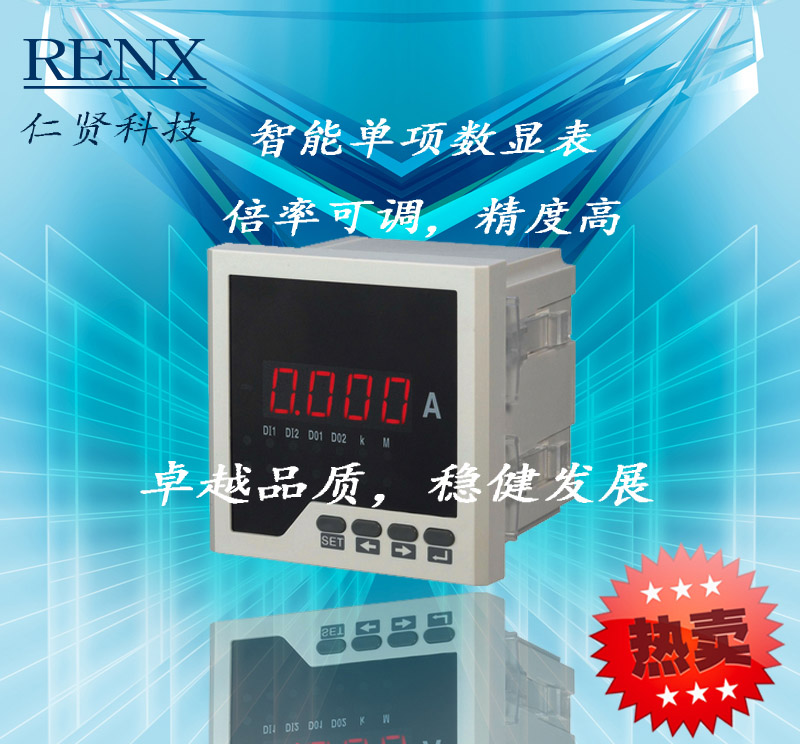

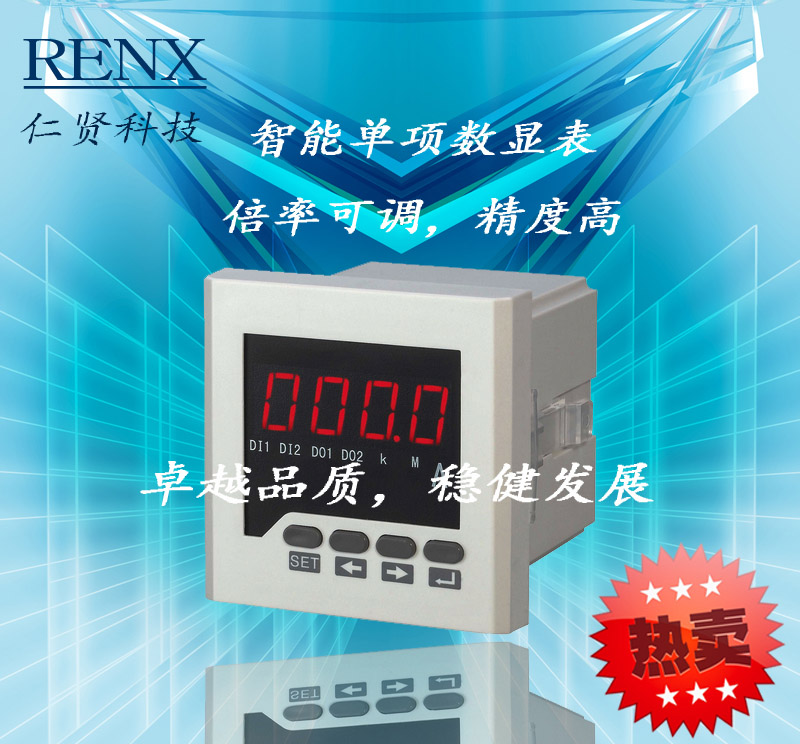

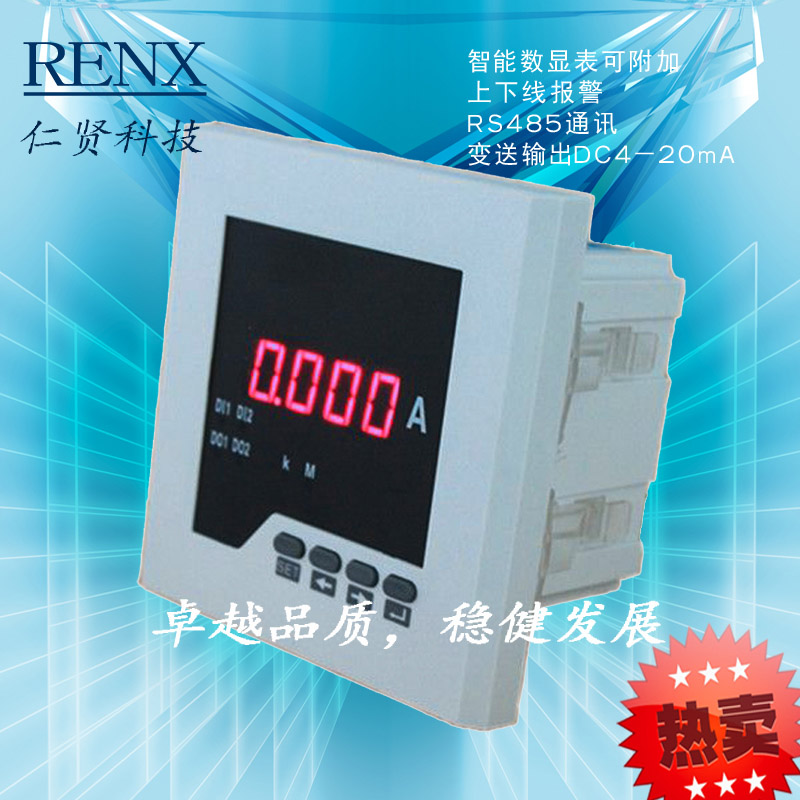

42方形數顯電流表
溫州市方形數顯電流表廠家
郵箱：
手機：
- 品牌： 其他
- 型號： RX194I-2K1
- 加工定制： 是
- 類型： 數顯電流測量儀表
- 測量范圍： 0-9999
- 準確度： 0.5
- 功率： ＜1VA
- 電源電壓： AC/DC 85-270V
- 外形尺寸： 120*120
- 規格： 5A
- 1可附加功能： RS485通訊
- 2可附加功能： 模擬量變送輸出
- 3可附加功能： 開關量輸出
產品簡介
K系列可編程數顯儀表是在X系列數顯電測表基礎上增加以下功能和特點：顯示倍率、通訊地址、波特率等通過面板上按鈕可任意設置，使用非常靈活方便。所有均可帶1路模擬量輸出，可選擇被測量的變送輸出，輸出為4~20mA，0~5V，0~12~20mA等可選。4位高亮紅色LED顯示；可選二路繼電器報警輸出，實現上、下限報警功能；可選RS-485數字通訊接口，采用MODBUS-RTU通訊協議，可與各種PLC、HMI、組態軟件實現組網；可選模擬量DC4～20mA變送輸出。廣泛應用變電站自動化、配電自動化、智能建筑、自動化生產線、測試臺等。真有效值測量，精度高，穩定性好。互感器變比可通過儀表按鍵現場設置，使用方便靈活。
技術參數
| 參數 | 性能 | ||
| 信號輸入 | 電壓 | 量程 | 57.7V 100V 220V 450V等 |
| 過載 | 持續:1.2倍，瞬時:2倍/1S | ||
| 功耗 | ＜1VA | ||
| 阻抗 | ＞380KΩ | ||
| 電流 | 量程 | AC5A /1A | |
| 過載 | 持續：1.2倍，瞬時：10倍/5S | ||
| 功耗 | ＜1VA | ||
| 阻抗 | ＜20mΩ | ||
| 頻率 | 45-65HZ | ||
| 輔助電源 | 線性電源：AC220V±5%；功耗＜3VA 開關電源：AC/DC85-265V、DC10-36V；功耗＜3VA | ||
| 繼電器輸出 | 二路輸出，觸點容量：1A/220VAC；1A/24VDC | ||
| 模擬量輸出 | DC4～20mA | ||
| RS485通訊 | RS485通訊接口，物理層隔離，符合的MODBUS-RTU協議 通訊波特率4800、9600，數據格式N81 | ||
| 精度等級 | 0.5級 | ||
| 顯示方式 | 數碼顯示：4位高亮度LED數碼管 | ||
| 環境 | 工作溫度：-10-55℃；儲存溫度：-20-75℃ | ||
| 安全 | 絕緣:信號、電源、輸出端子對殼電阻＞5MΩ 耐壓:信號輸入、電源、輸出間＞AC2KV | ||
命名含義
| 代碼定義 | 代碼功能 | 代碼定義 | 代碼功能 |
| M | 模擬量輸出 | K | 開關量輸入、輸出 |
| J | 報警輸出 | H | 諧波含量分析 |
| C | C-485通訊 | F | 電能復費率 |
| T | 事件記錄 |
|
|
|
|
|
|
|
外形尺寸
儀表外形尺寸及開孔尺寸
| 外型代號 | 外型尺寸 | 開孔尺寸 | 深度 |
| 5 | 96×48 | 91×44 | 85 |
| 1 | 160×80 | 151×71 | 85 |
| D | 48×48 | 45×45 | 85 |
| A | 72×72 | 67×67 | 90 |
| 3 | 80×80 | 76×76 | 85 |
| 9 | 96×96 | 91×91 | 85 |
| 2 | 120×120 | 111×111 | 85 |
產品型號
| 型號 | 類型 | 測量 | 可選項 |
| RX194I-2K1 | 交流電流表 | 單相IA | 注: 帶“*”型號的儀表可選擇: |
| RX195I-2K1 | 直流電流表 | 單相IA | |
| RX194I-2K4 | 交流電流表 | 三相Ia、Ib、Ic | |
| RX194U-2K1 | 交流電壓表 | 單相IU | |
| RX195U-2K1 | 直流電壓表 | 單相IU | |
| RX194U-2K4 | 交流電流表 | 三相U1、U2、U3 | |
| RX194F-2K1 | 頻率表 | Hz | |
| RX194H-2K1 | 功率因數表 | COSφ | |
| RX194P-2K1 | 有功功率表 | 三相kw或單相kw | |
| RX194Q-2K1 | 無功功率表 | 三相kvar或單相kvar | |
| RX194UI-2K4 | 交流電壓電流組合表 | 三相Ia、Ib、Ic; 三相U1、U2、U3 | |
| RX194PQ-2K4 | 三相有功無功功率組合表 | 三相Ua、Ub、Uc、Ia、Ib、Ic、kW、kVar,COSφ、Hz |
附加功能說明 僅供參考
AC/DC電源（開關電源）另加50元
開關量輸入：另加50元/路
開關量輸出：另加50元/路
T-RS485通訊：另加100元
D-模擬量變送輸出：另加200元/路
三路以上（含三路）擴展功能需單獨報價
注意事項
1、使用前，儀表需通電15分鐘。
2、注意防止震動和沖擊，不要在有超量灰塵和超量有害氣體的地方使用。
3、輸入導線不宜過長，如被測信號輸入端較長時請使用雙絞屏蔽線。
4、若信號伴隨高頻干擾，應在線里使用低頻過濾器。
5、長時間存放未使用時，請每三個月通電一次不少于4小時。
6、長期保存應避開直射光線，宜存放在-10℃~70℃。
7、如儀表無顯示，應先檢查輔助電源，電壓是否在規定范圍內。
8、如顯示不正常，檢查輸入信號是否正常及信號接線端是否擰緊。
9、除非PT有足夠功率，否則不能使用PT信號同時做為輔助電源，以保證儀表正常工作。
10、CT回路中的電流接線端子螺絲務必擰緊，保證進/出線接觸可靠，以免產生故障。
11、若要校驗儀表，校驗儀器應優于0.1級，才能保證校驗精度。
技術問題
1.貴公司儀表測量電流是不是還需要外接電流互感器？
答：儀表內置是一個5A(安培)的互感器，如果測量的電流大于基本電流5A，需外接一個電流互感器，
并將儀表的滿量程設置為初級電流的大小。
舉例：測量的電流為100A
則需購買100A/5A的互感器接入儀表，儀表參數設置為100A量程就可以了。
2.貴公司儀表輔助電源多少？
答：單、三相儀表電源標準配置為AC220V。（如需要開關電源請備注）多功能儀表標準配置為 AC/DC 85-270V ，
3：貴公司的儀表質量精度穩定性如何？
答：本公司成品出廠合格率達99％以上，均經過＞24小時老化試驗，計算機自動校準，儀表精度為0.5%級，精度質量有保證。且所有產品質保二年，終身維修。
訂貨說明
訂貨時，應寫明所需的產品型號，信號輸入及功能模塊等相關內容
例1：型號：RX194I-1k1；外形尺寸：160*80；電源：220V/50HZ
開關量輸入：2路；開關量輸出：2路；通訊：RS485
信號輸入：AC 5A；變送輸出：1路4-20mA
其他：其他出廠預設值（為詳細注明則按照默認出廠設置）
例2：型號：RX194I-5k1；外形尺寸：48*96；電源：220V/50HZ
開關量輸入：2路；開關量輸出：2路；通訊：RS485
信號輸入：AC 5A；變送輸出：1路4-20mA
其他：其他出廠預設值（為詳細注明則按照默認出廠設置）
規格尺寸有：48*48 48*96 72*72 80*80 96*96 120*120 160*80 160*60
公司介紹
樂清市仁賢電氣科技有限公司，是一家集產品開發、研制、生產和銷售于一體的現代化企業。公司位于中國的低壓電器生產基地----樂清市柳市鎮，靠近104國道和溫州港口，交通方便，環境優美。公司創建以來，一直努力生產制造和研發創新，在全體同仁的共同努力下，經過多年的艱苦創業，組建了一支專業的隊伍，公司憑著精良的生產檢測設備和完善的售后服務體系贏得廣大用戶的好評。是一家接觸數顯表，電力儀表，電量變送器等成套電器產品的公司之一，歷經多年發展與經驗的積累，已成為中國的生產廠家。公司產品由國家質量技術監督局頒發計量器具制造許可證，依靠的質量管理體系進行科學有效的管理。
公司主要生產：電能表，多功能數顯儀表，多功能電力儀表，多功能網絡電力儀表，多功能諧波表，數顯電測儀表，X系列數顯電流表，電壓表、頻率表、功率表、功率因素表。K系列數顯電流表，電壓表、頻率表、功率表、功率因素表。S系列數顯報警儀表，D系列數顯變送智能儀表及電量變送器,交流電流變送器，WS系列隔離器等100多個品種幾百個規格的產品，已經廣泛應用于成套設備、自動化、電力部門、機械、化工、冶金、石油、等眾多領域。
“品質，穩健發展”是我公司堅定的經營理念，堅持“以人為本，務實創新”的企業理念，力求向廣大客戶提供質量穩定的產品和最合理的價格及最完善的售后服務。
產品的高質量和服務的高水準是我公司的指導原則，客戶最終的滿意是我公司終生的追求！
