射擊比賽自動報靶系統

說明方案

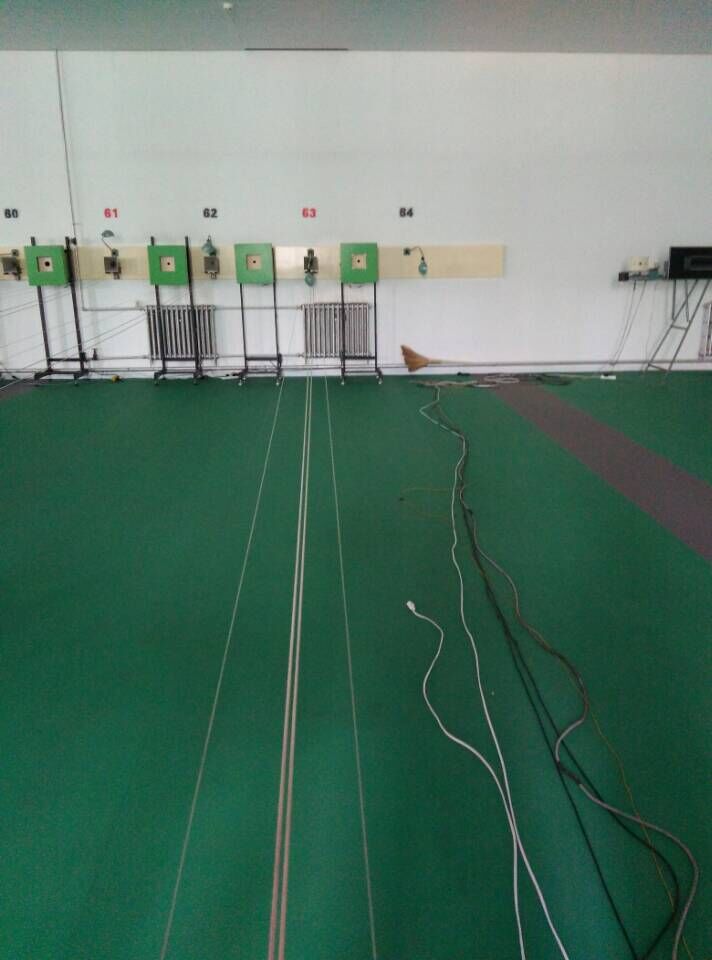

▲ 25米、50米超聲波靶

北京中意明安科技有限責任公司

2014年12月4日

章        射擊電子靶介紹

一、射擊電子靶發展概述

在射擊訓練和比賽中，電子自動報靶系統主要包含以下幾種類型，雙層電極短路采樣系統、半導體電子靶系統、基于圖像處理的報靶系統、超聲定位自動報靶系統、激光自動報靶系統。電極短路采樣系統與其他幾種報靶系統相比，報靶著彈率太低，無法滿足訓練和比賽的需求。半導體電子靶系統設計簡單，維護簡便，有較高的報靶度，但是由于使用過于昂貴，無法大范圍推廣?；趫D像處理的報靶系統實現功能簡單，報靶公正，但是報靶的精度低，并不能夠?qū)崿F(xiàn)同步實時報靶，相應過慢。超聲定位自動報靶系統對環境適應度高，能夠在黑暗和電磁干擾等復雜環境中使用，有足夠的報靶精度可以大范圍推廣。激光自動報靶系統是目前報靶精度的，零耗材使用的，滿足報靶精度和效率的條件，就是其成本略高，相信隨著使用時間的增加，零耗材的使用會使得其更利于訓練和比賽。

二、           射擊計時記分系統簡介

本系統是為提高射擊比賽的智能化管理水平，減輕裁判員的工作負擔，提高裁判工作的準確性、及時性，使運動員能及時了解自己的運動成績，增加射擊運動項目的觀賞性、競爭性而設計的。它適用于各項射擊比賽的計時、記分、顯示、成績錄入要求。本設備已在多家單位安裝測試，該設備受到了國擊界、、裁判員、教練員、運動員的普遍認可和好評。

2.1、系統工作條件和設計要點：

(1) 工程地點：室內和半露天環境

(2) 工作條件：工作環境溫度-10℃～50℃；相對濕度20%～90%。

(3) 電壓范圍：220±15%。

(4) 射擊距離：10米、25米、50米。

(5) 測試精度：1/10環。

(6) 運行時間：24小時連續工作。

2.2、為適應射擊場半露天的潮濕環境，本項工程設計著重采取了防潮措施。所有的模板、連接器均采取防潮設計，可保證設備長期穩定地運行。具體辦法如下：

(1)    所有模板進行三防涂敷；

(2)    接插件采用鍍金件；

2.3、產品種類：

(1)10米超聲波電子靶系統

(2)10米激光電子靶系統

(3)25米超聲波電子靶系統

(4)50米超聲波電子靶系統

2.4、產品系統原理圖：

2.5、電子靶中央控制系統；

中央控制中心是電子靶的中央處理單元，能夠接收目標靶傳回的數據，計算、顯示彈著位置和成績，并進行打印，為比賽系統提供每個運動員的原始射擊成績。超聲波電子靶和激光電子靶的中央控制中心硬件一樣，軟件有差異。

為了使得系統運行更加穩定，我們采用了工業級嵌入式計算機和數據轉換器（運動員成績顯示、控制手柄、數據轉換），整體以網絡結構方式連接。遠端運動員顯示器、控制手柄都是以網絡方式連接，預留吊裝LCD網絡數據接口。每一個節點都連接一臺電子靶，與電子靶采用RS485數據連接方式，連接線纜的長度可以達到900米。

射擊比賽編排系統通過局域網將比賽控制系統根據分組信息，將運動員信息發送到相應的靶位上，能夠處理比賽過程中的意外、突發事件，如換靶位、成績變更等，使整個比賽過程能夠連貫、順利的進行下去。

比賽排名系統主要功能包括比賽項目管理、參賽運動員管理、抽簽分組、排名、報表等。

網絡控制器采用一臺或多臺計算機控制，負責匯總各靶位的成績，統計各運動員的比賽得分和名次，控制發布比賽成績。此外，駐留其上的成績統計軟件還為50米、10米、飛碟等其它比賽項目提供分組抽簽、成績錄入和統計等應用功能。

LED大屏幕成績顯示系統顯示屏安裝于射擊場館的大廳中，由顯示控制計算機控制屏幕的顯示，顯示方式采用VGA同步顯示。顯示控制計算機通過以太網與25米網絡控制器相連，主要用于顯示比賽項目、代表隊名稱、運動員姓名、各個輪次的成績、決賽成績、總成績、名次、破記錄情況等內容，同時還可顯示歡迎及廣告信息。

利用該系統可實現比賽成績的實時錄入、實時顯示和成績統計的自動化處理。使運動員、教練員能迅速了解自己選手和其他選手的比賽成績，及時調整自己的比賽狀態。該系統還提供了一套功能強大的成績統計軟件，可實現分組抽簽、同分排名、動態排名等應用要求，極大地減輕了成統裁判員們的工作負擔，實現了邊比賽，邊公布成績的獨果。

第二章  射擊比賽編排及成績統計軟件介紹

1．1、 射擊成績統計軟件

本軟件支持射擊比賽項目的成績錄入和統計，并且可根據用戶的要求修改和增添。每種項目可按個人或團體，資格賽或決賽分別控制。主要功能包括：使用人員的權限管理；代表隊和運動員的錄入編輯；運動員的分組抽簽；向各個靶位發送運動員信息；實時接收并按比賽規則記錄、匯總各個運動員的比賽成績和累計成績；可對某個運動員的比賽成績進行核對；可按靶位排名或按比賽名次動態排名；可選擇將資格賽和決賽成績按照靶位順序或名次順序?qū)崟r(shí)送大屏幕公布或手動公布；可以隨時按照靶位順序或名次順序打印輸出選定項目的比賽成績單；允許具有修改權限的裁判修改比賽成績；可直接將相應項目資格賽中前幾名運動員信息及其資格賽成績導入決賽表用于決賽控制等。

1．2、綜合競賽成績顯示控制軟件

綜合競賽成績顯示屏（LED大屏幕）顯示控制軟件工作于Windows平臺上，以菜單及表格方式顯示各種比賽信息。支持用戶進行文字編輯、顯示控制等工作，使用簡便。

該軟件自動檢測網絡控制器傳來的比賽成績信息，并可在用戶的控制下自動將比賽成績顯示到大屏幕上，同時也可進行廣告插播和圖像播放。（詳見軟件說明）

1.3、倒計時雙面電子鐘

倒計時雙面電子鐘（見圖），是為記錄比賽時間而設。正常使用時，顯示預設的當?shù)貥?biāo)準時間，比賽時，裁判員可根據競賽要求設定比賽時間，電子鐘以倒計時方式顯示比賽剩余時間。比賽完成后，倒計時電子鐘自動回復到顯示標準時間。如果一個靶場需要采用一個以上的電子鐘，本產品可提供各鐘之間的同步機制。
