在使用本系統之前，請認真閱讀以意事項，以確保系統安全可靠地工作。

?  選擇合適的安裝位置，天線的方向性越空曠越好及至高點越高越好

?  未經產品供應商許可，不得打開外殼進行任何操作

?  系統的發射機和接收機開啟前，請務必確認天線已處于良好的連接狀態

?  使用天線工作時，兩個天線的距離至少大于10米以上才能開機，以防止接收電平過高，造成接收機損壞

?  確認所使用的供電系統與相關的技術要求相符

?  嚴禁任何金屬物體進入系統殼內

?  嚴禁帶電裝卸天線，必須在關機斷開電源后才可以拆卸天線

?  使用時盡量使發射機的視頻源遠離天線，并且避免視頻與天線平行，盡量使視頻線低于天線空間

?  在使用之前，將設備的電池充好電，若電量不足，系統通信過程將會不穩定，視頻會不連續

?  背負發射機使用外接AC電源直流供電時，不能同時使用扣式電池供電，以免發生電源故障、損壞設備及損壞扣式電池

備注：

?  系統必須在干燥、通風環境下工作

?  系統設置出廠前均已配置，未經許可請勿更改

                                          第二部分.  設備參考清單

                                                                                                                                        第三部分.  產品介紹

 S-220A 無線視頻傳輸系統采用COFDM（coded orthogonal frequency division multiplexing：編碼正交頻分復用）調制/解調技術，具有傳輸頻帶窄（2/2.5/4/8MHz）和很強的抗多徑干擾能力等特性，能夠?qū)崿F(xiàn)非視距（NLOS），高速運動情況下實時傳輸高質量圖像。雙向?qū)χv功能，使現場指揮更具靈活性。

系統采用MPEG-2音視頻壓縮標準，清晰度達到DVD分辨率（720*576@ PAL / 720*480@ NTSC）。

 可應用于公安、消防、 交警、人防應急、城管執法、環保監控、三防應急、水利防汛、電力搶險、鐵路搶險、海事執法、海監巡查、海關邊防、碼頭監控、森林防火、油田防盜、軍事偵察、電視轉播等。

可做單兵發射-指揮監控車或單兵發射-指揮監控中心等應用。

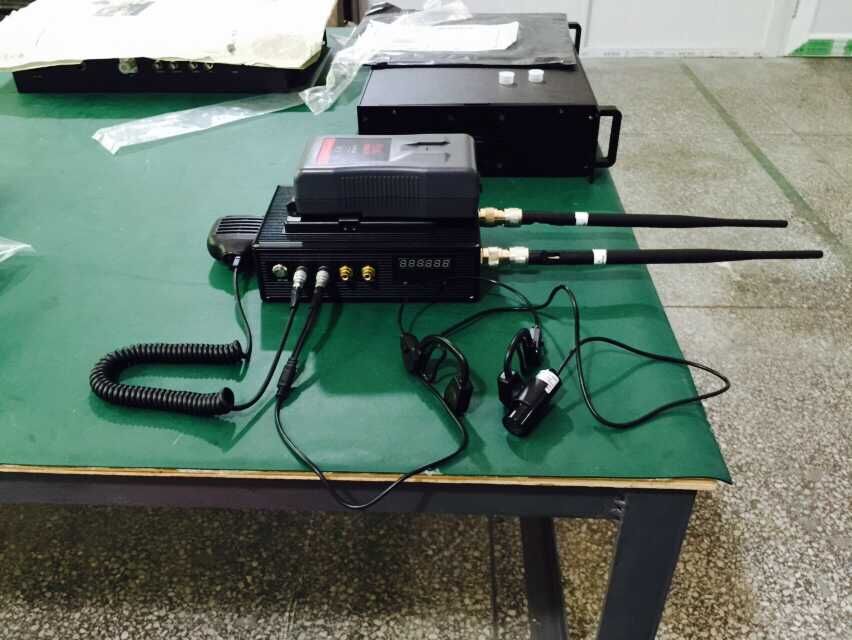

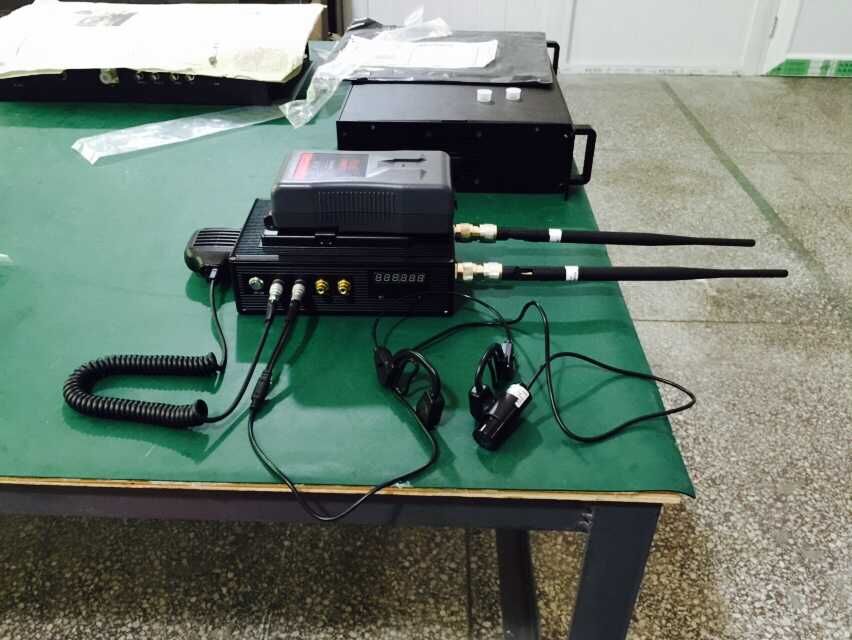

1、發射機

單兵背負式前面板

后蓋板上頻率標識

側面板

2、便攜式接收機

?  570MHz接口：對應Panell接收RF接口

?  480MHz接口：對應Panel2接收RF接口

?  視頻接口：2畫面視頻輸出接口

?  音頻接口：音頻接口

?  對講接口：接入對講話嘜

?  DC12V：  充電接口

?  開關：控制電源通斷,開關帶電源指示燈

?  Panell，Panel2：為2路接收控制面板液晶工作狀態指示、更改系統參數

?  USB：可移動存儲設備接口

?  Mouse：鼠標端口

?  HDMI：HDMI數字音視頻信號輸出

?  WLAN：網絡解碼輸出端口

                        系統操作

1、 系統連接示意圖

2、 操作說明

u  檢查系統相關附件是否完整

u  連接發射端設備：背負發射前端設備的總功耗約42W，系統供電為DC14V/3A；音頻/視頻采用標準蓮花接頭，分別出VIDEO、AUDIO接口，可直接與普通攝像機連接；另一路VIDEO為耳掛式攝像頭輸入通道。發射天線配接全向玻璃鋼天線，接口形式為UHF母座；

u  連接接收端設備：接收端設備為便攜接收機，系統供電為DC12V，；接收天線配接全向車臺天線，接口形式為N型母座；接收設備具備1路復合視頻（CVBS）、1路音頻輸出、1路HDMI數字信號輸出，1路網絡輸出（IP地址：192.168.1.108，筆記本電腦設置相同網段，進入該IP地址可直接觀看視頻/錄像，登錄用戶名:admin，密碼:admin）、1路USB存儲接口，1路鼠標接口；

    硬盤錄像機操作：

     接鼠標在顯示畫面按右鍵，登錄密碼為空。進入可見硬盤錄像機相關菜單，具

體操作見發貨配件之光盤。

接收機供電：充電與供電可同時工作。

    本系統可雙向?qū)χv：話嘜有喇叭又有對講功能，按下左邊鍵對講。具體形式

為后端喊話，前端應答（按左邊鍵對講，講完話后再松開按鍵）。建議分開應答，2個前端人員不要同時應答。被呼叫者被動應答。

  第五部分.  設備安裝說明

1、發射機

1)        安裝前準備工作

a)        確定周圍測試環境、測試場地等特殊要求。

b)        用頻譜儀測試場強。

?  設置中心頻率

?  設置頻帶寬度

?  設置掃描時間自動模式

?  設置分辨率帶寬自動模式

?  設置視頻帶寬自動模式

?  設置檢波為采樣

?  設置參考電平30dBm

?  設置標記點

?  記錄數據

c)        設備通電前檢查電源的電壓是否是正確。

2)        設備安裝步驟

a)        天線的安裝

采用全向單兵玻璃鋼單兵天線與發射機直接連接，必須順時針扭緊，防止信號泄漏。

b)        接入攝像機的音、視頻信號

將耳掛式攝像頭接入到發射機的航空頭VIDEO接口； 如使用攝像機，黃色頭接VIDEO接口，紅色/白色頭接ADUIO接口。

注意：視頻兩個采集源不可同時使用。

    C）對講嘜接入PTT端口

 d）電源安裝

   背負設備使用扣式電池供電時，將電池卡入發射機背面卡座。

2、接收機

1)        設備安裝步驟

a)        天線安裝指揮車上安裝

采用全向吸盤天線安裝在指揮車頂部。天線安裝時，應保證其磁吸底盤下部有一定的反射面，通過吸盤的饋線接頭與設備相連，車臺天線與設備鏈接（確認頻率與端口標識頻率一致），必須順時針扭緊，防止信號泄漏，室外饋線與天線對接，必須加纏防水膠布，防止饋線進水、損壞。

2)        電源安裝

a)        指揮車上安裝

利用指揮車上電瓶提供12V直流電，通過逆變器（12V-220V）提供220V電源給便攜設備充電。
