詳細信息（數控龍門銑床高精度 *）

品牌： 大恒機床
型號： DHXK3204
售后服務： 售后終生
數控機床分類： 數控銑床
主電機功率： 18.5kw
運動方式： 點位直線控制
加工尺寸范圍： 1300*3000
主軸轉速范圍： 6000rpm
刀具數量： 24
控制方式： 半閉環控制
控制系統： 三菱
布局形式： 立式
動力類型： 機械傳動
用途： 切割
適用行業： 船舶

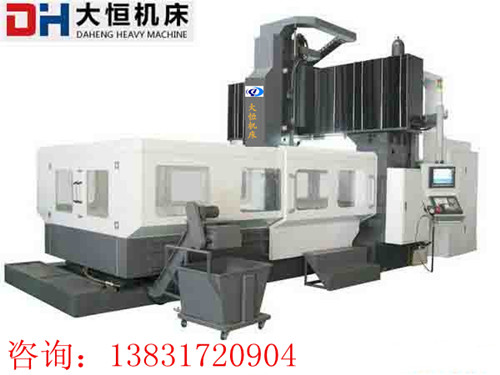

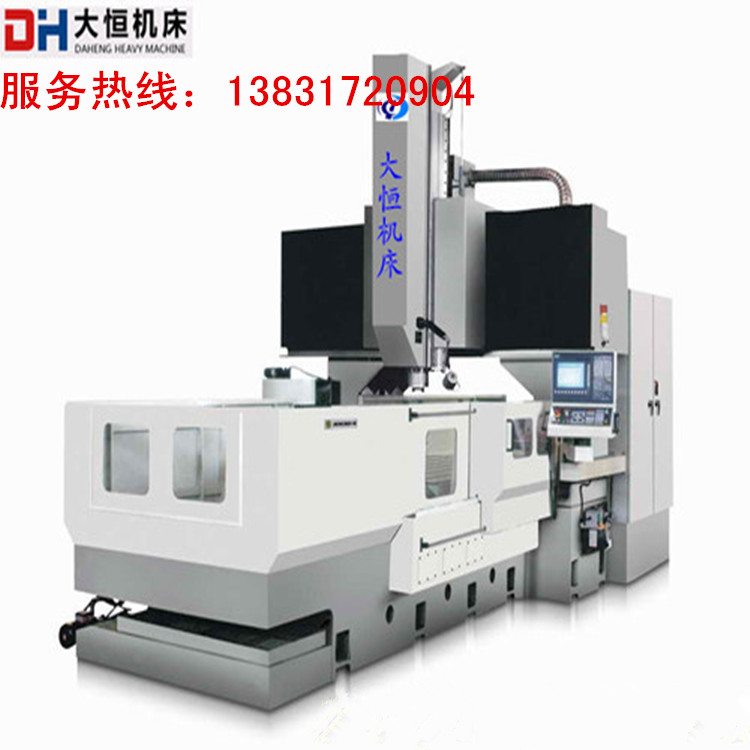

一產品概述：DHXK3020數控龍門加工中心的結構特點：固定式床身、工作臺移動；主軸箱隨溜板上下移動；亦可沿橫梁左右移動實現三軸聯動；配置18.5kW主鏜銑頭。機床主銑頭和側銑頭具有銑削、鏜削、鉆削、锪孔等功能，適用于機械、鋼鐵、能源、汽車、航空航天、兵器、船舶等行業的大、中型零件的加工。機床配有24把臺灣崗田的刀庫，該機床由北京新代11A，系統CNC數控控制。臺灣新代11A，法那科oi-MD，日本三菱M70可選配。

二功能特點：1． Y軸：工作臺沿固定床身導軌縱向往復運動。Y軸傳動：采用交流伺服電機傳動滾珠絲杠傳動，帶動工作臺運動，實現X軸直線運動。導軌形式：臺灣上銀兩條55型滾柱直線導軌，每條安裝4個滑塊。

2． X軸：銑頭溜板沿橫梁導軌往復運動。X軸傳動：采用交流伺服電機傳動滾珠絲杠傳動。導軌形式：臺灣上銀兩55型滾柱直線導軌。

3． Z軸：銑頭滑枕沿溜板導軌垂直往復進給運動。Z軸傳動：采用交流變頻電機通過滾珠絲杠帶動主軸箱上下進給運動，并加雙杠配重

導軌形式：貼塑滑動復合導軌

4、大件：機床大件包括床身、工作臺、立柱、、橫梁、銑頭溜板、銑頭滑枕、銑頭。

機床大件均采用樹脂砂造型、高強度優質鑄鐵件。大件毛坯經熱時效處理粗加工二次回火，以內應力；粗加工后進行充分的時效處理，以加工殘余應力；精加工在數控龍門鏜銑床上采用自由裝夾的方式進行高速輕切削，使機床具有良好的剛性和精度保持性。

三行業應用：DHXK3020數控龍門加工中心主銑頭和側銑頭具有銑削、鏜削、鉆削、锪孔等功能，適用于機械、鋼鐵、能源、汽車、航空航天、兵器、船舶等行業的大、中型零件的加工。

四配置參數：

序號	項目		主要參數
1	X軸行程	mm	3200
2	Y軸行程	mm	2000
3	Z軸行程	mm	800
4	龍門跨距	mm	1600
5	主軸端面至工作臺距離	mm	150-1000
6	工作臺面積	mm	1300*3000
7	承重	T	8
8	T型槽數量	No.	5
9	T型槽尺寸/間距	mm	22.5/160
10	驅動方式		直連
11	主軸轉速	rpm	6000
12	主電機功率	kW	18.5
13	主軸扭矩	N.m	140
14	主軸錐度及規格		ISO7:24NO50
15	拉刀方式		自動
16	主軸直徑	mm	190
17	X、Y、Z快移速度	m/min	10/10/10
18	X、Y、Z伺服電機功率	kW	X軸7.5,YZ軸5.5
19	X、Y、Z伺服電機扭矩×減速比	N.m	X軸36,YZ軸27
20	X、Y、Z伺服電機轉速	rpm	6000
21	X、Y、Z軸絲杠直徑	mm	Φ63/Φ50/Φ50
22	進給速度	mm/min	6000
23	最小步進當量	mm	0.001
24	數控系統	三菱M70
標準配置
序號	明細	序號	明細
1	數控系統：三菱M70	6	Z軸氮?dú)馄胶庀到y(tǒng)
2	主軸齒輪傳動	7	變壓器
3	主軸油冷系統	8	三色燈
4	自動潤滑系統	9	清潔
5	外冷系統（水冷）	10	導軌防護
