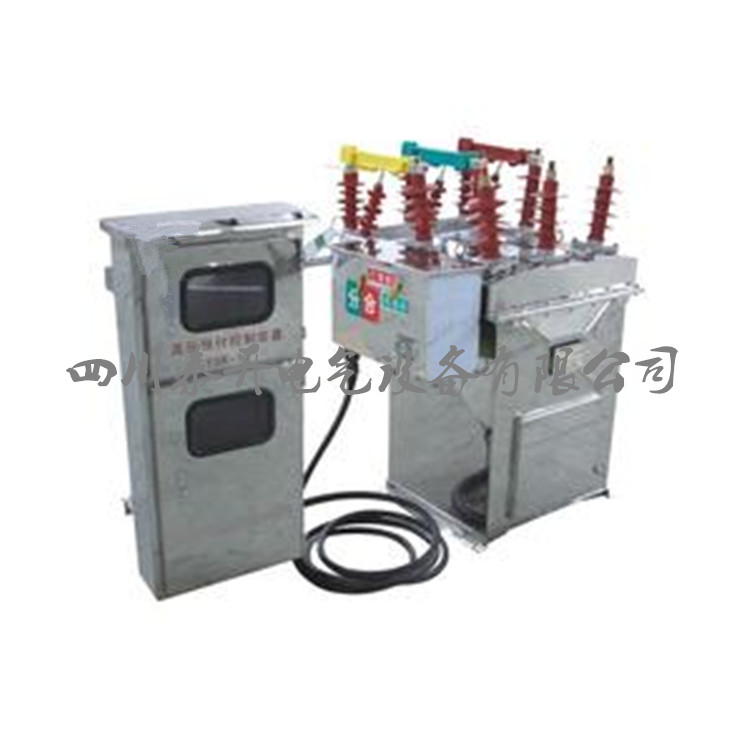

   ZW8-12M型戶外高壓智能真空斷路器(以下簡稱斷路器)是三相交流50Hz，適用于額定電壓為12kV的戶外高壓開關設備。常供工礦企業、發電廠以及變電站作電氣設備的控制和保護之用，并適用于頻繁操作的場所。斷路器具有多次開斷和快速重合閘的能力。ZW8-12M型戶外高壓智能真空斷路器，是泰開電氣自主研發的一種綜合保護戶外智能開關。它主要由真空斷路器本體和控制器的及外置電壓互感器三大部分組成，三者通過航空插座及戶外密封電纜進行電氣連接，具有故障檢測功能，保護控制功能和通訊功能，能可靠判斷、檢測開關進、出線側的毫安級零序電流及相間短路故障電流，實現自動切除單相接地故障和相間短路故障。ZZW8-12M斷路器采用永磁操動機構，斷路器機械壽命為1萬次,1萬次之內無需檢修、調整，實現了高可靠，長壽命。

GB1984《高壓交流斷路器》
專業標準JB3855《3.6～40.5kV戶外交流高壓真空斷路器》
相關的IEC標準



a) 環境溫度不高于 + 45 ℃，不低于 –30 ℃；
b) 空氣相對濕度：日平均值不大于95%，月平均值不大于90%；
    飽和蒸汽壓：日平均值不大于2.2×10-3 MPa，月平均值不大于1.8×10-3 MPa；在高濕度期溫度急降    時，可能凝露；
c) 海拔高度不超過 2000 米；
d) 地震烈度不超過8級；
e) 無火災、、嚴重污穢、化學腐蝕以及劇烈震動的場所。

客戶如有其它特殊要求，可在訂貨時提出，我公司可給予滿足。
根據實際情況，為保證產品安全、可靠運行，該方案設計時，以滿足以下要求為出發點。
1)     所有產品應是成熟可靠的產品，有著完善的保護功能，在系統發生故障時，快速的隔離故障而不會造成越級跳閘。10kV架空配電線路T接的用戶內部發生故障時，如故障在其進線段，或故障雖發生在用戶進線開關內側但其保護動作時限與變電站出線開關保護配合不當時，均會造成變電站出線開關保護掉閘。如果故障性質是的，變電站重合不成功，則一個中壓用戶界內的事故將使整條配電線路停電，這種在配電網中常見的波及事故，對社會將造成惡劣影響。用戶分界開關是解決上述波及事故的理想設備，該設備安裝于10kV架空配電線路的責任分界點處，可以實現自動切除單相接地故障和自動隔離相間短路故障。確保非故障用戶的用電安全
2)     具有完善的保護功能，可實現合閘涌流、過流延時和短路速斷保護。合閘涌流延時、過流延時時間可調。
3)     一體化設計，防破壞，安裝方便。
4)     電壓互感器內置高壓限流熔斷器，能防止因電壓互感器故障造成線路越級跳閘。5)     良好的操作界面，易操作，易維護。
6)     能節省投資，在滿足性和國家有關規范的要求前提下盡量節省投資。1）固體密封真空滅弧室
采用硅橡膠包封（作為絕緣及緩沖），體積??；封裝在環氧樹脂絕緣筒內；抗凝露性能優良；
工作壽命長，性能可靠。
2）固封絕緣筒
符合環保要求：無油和SF6氣體；采用防塵硅橡膠對絕緣筒進行包封，防污等級高；美觀、輕，易于運輸。3） 永磁操作機構
運用單穩態永磁技術，可靠性高、低能耗、低噪音；機械結構簡單，零件少，運動部件只有一個，與傳統的彈簧機構幾十個相比，大大減少了故障源，因而極大的提高了可靠性。同時取消了容易引發故障的機械脫、鎖扣裝置，使整個系統的操作可靠性得到了提高。
永磁機構控制器獨有的自適應及自檢功能，可對永磁機構的運動特性進行優化，使真空開關的機械特達到，從而延長了永磁機構和真空滅弧室的壽命。無需定期維護保養。

電流互感器
配置戶外抗老化高精度的雙繞組電流互感器，保證電流互感器在負荷電流和故障電流、零序電流下具有良好的線性度，即可用于測量又可用于保護；過流定值等可以通過控制箱現場設定。
控制器的功能
◇速斷保護 ◇過流保護  ◇三次重合閘   ◇事件記錄      ◇防涌流保護
◇零序保護 ◇實時時鐘  ◇重合閘后加速 ◇實時狀態查詢  ◇智能掌上電腦控制
◇本地/遠程設置定值
控制器的特點
◇可帶485/232通訊接口，或通過光纖、無線實現遠距離監控；重合閘后加速功能：當開關重合于性故障時，自動加速跳閘；
◇遙控/手動合閘加速跳閘，并且閉鎖重合閘：用戶檢修線路后送電，如果忘記撤除接地刀閘，應該加速跳閘；
◇三次重合閘延時時間均可以調整；  ◇跳合閘回路采用防誤動設計，并具有防跳功能；
◇零序電流可以區分區內和區外故障；◇遙控分合閘采用了防止誤動設計；
結構特點
a) 控制器為微機型的繼電保護及監控裝置；
b)  控制器具有耐候性強、抗凝露的防護特點；
c) 通過航空接插件與開關本體進行連接，d) 連接可靠性好、防護等級高。
控制器輸入模擬量通道共有四個，A相電流、C相電流、零序電流、BC相間電壓。控制器通過實時監測上述模擬量的值并與定值比較來判定線路故障，從而進行相應的處理。下表為不同系統的故障處理結果。
