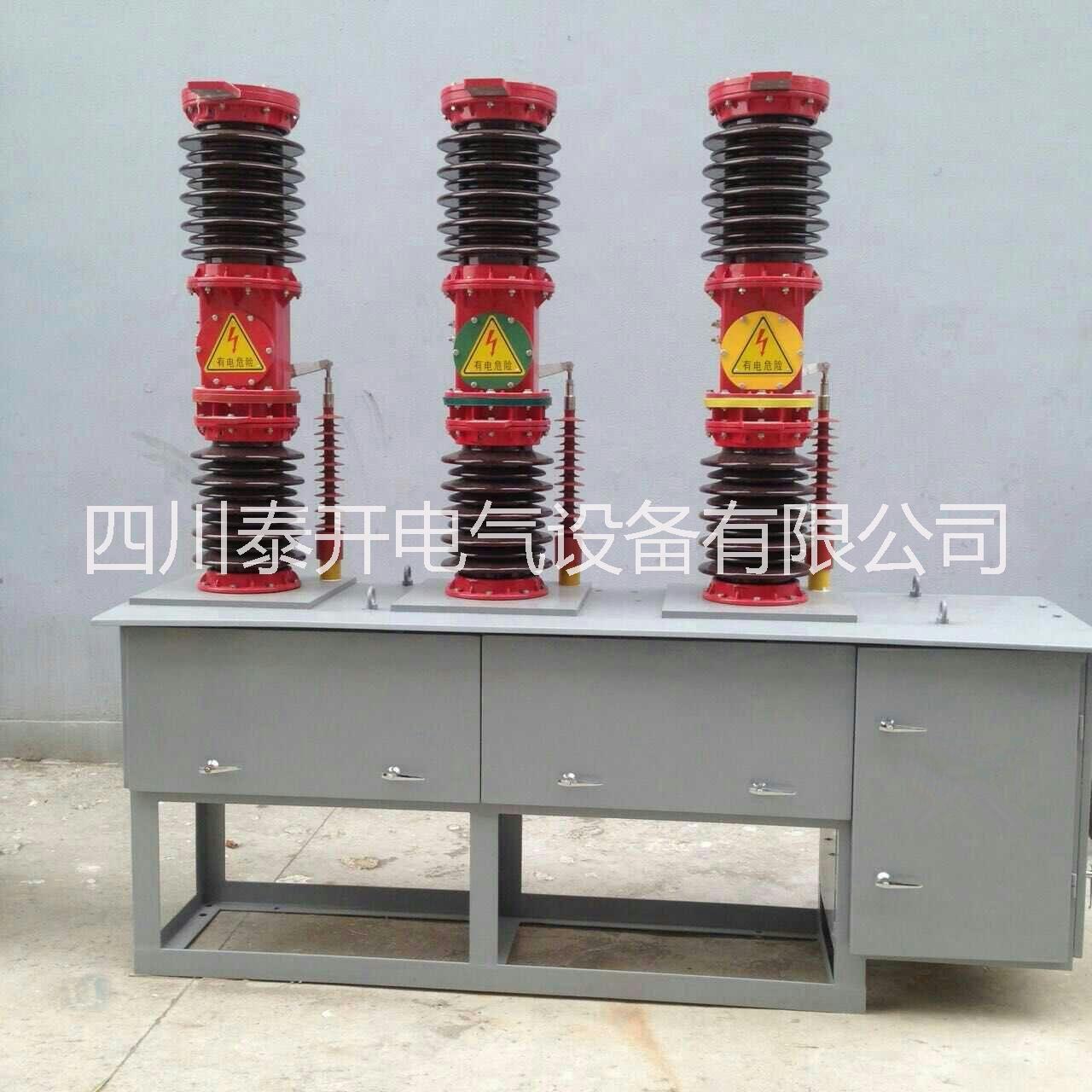

一、泰開ZW7-40.5系列戶外高壓交流真空斷路器概述：

     ZW7-40.5系列戶外高壓交流真空斷路器(以下簡稱“斷路器”)是三相交流50Hz的戶外高壓開關設備；配用CT19BW型彈簧操動機構或CD型電磁操動機構，適用于35kV輸配電系統的控制和保護；本產品具用開斷能力大、安全可靠、可頻繁操作、少維護等優點；也可用于聯絡斷路器、切空載長線用開合電容器組的場合。斷路器符合GB1984-2003《交流高壓斷路器》和IEC62271-100:2001《交流高壓斷路器》等國家及。

二、泰開ZW7-40.5系列戶外高壓交流真空斷路器型號及含義：

ZW7-40.5/1250-25(31.5)     ZW7-40.5/1600-31.5

三、泰開ZW7-40.5系列戶外高壓交流真空斷路器 使用條件：

3.1 正常使用條件

a) 周圍空氣溫度不超過40℃，且在24h內測得的平均值不超過35℃；周圍空氣溫度為-25℃。

b) 應當考慮高達1000W/m2(睛天中午)陽光輻射的影響。

c) 海拔: 不超過2000m。

D) 周圍空氣可以受到塵埃、煙、腐蝕性和/或可燃性氣體、蒸氣或鹽霧的污染；污穢等級不超過GB/T5582中Ⅲ級。

e) 風速不超過34m/s.

F) 來自開關設備和控制設備的振動或地動是可以忽略的。

g) 在二次系統中感應的電磁干擾幅值不超過1.6KV。3.2 如超出上述正常使用條件，由用戶與制造廠協商。

四、泰開ZW7-40.5系列戶外高壓交流真空斷路器結構和工作原理：

1、 該斷路器結構為瓷瓶支柱式，上瓷瓶為滅弧室瓷瓶，內裝真空滅弧室，下瓷瓶為支柱瓷柱，三相瓷瓶共裝在一個結構箱上，滅弧室動端通過拐臂、絕拉桿與彈簧機構的輸出軸相聯。彈簧機構及斷路器聯結的聯桿在一個防水的機構箱內。該產品主要由真空滅弧室、電流互感器、傳動機構及彈簧操動機構組成。

2、 斷路器滅弧室滅弧室是斷路器的主要部件，如圖1所示。斷路器配所配用真空滅弧室，具有極高的真空度，由于滅弧室觸頭為CuCr50材料，采用杯狀縱磁場結構，因而具有開斷容量大、絕緣水平高、滅弧能力強、壽命長、體積小等特點和維護簡單、無危險、無污染、噪音低等優點。真空滅弧室裝在上瓷瓶?jī)?nèi)，不但避免了沖油及充SF6氣體帶來的諸多弊端，而且使檢修和維護更為方便，在滅弧室與瓷瓶之間用絕緣材料硅酯填充，解決防凝露問題，該絕緣材料具有良好的絕緣性能、耐老化、耐室外、而高溫等特點。

 五、泰開ZW7-40.5系列戶外高壓交流真空斷路器安裝尺寸：
