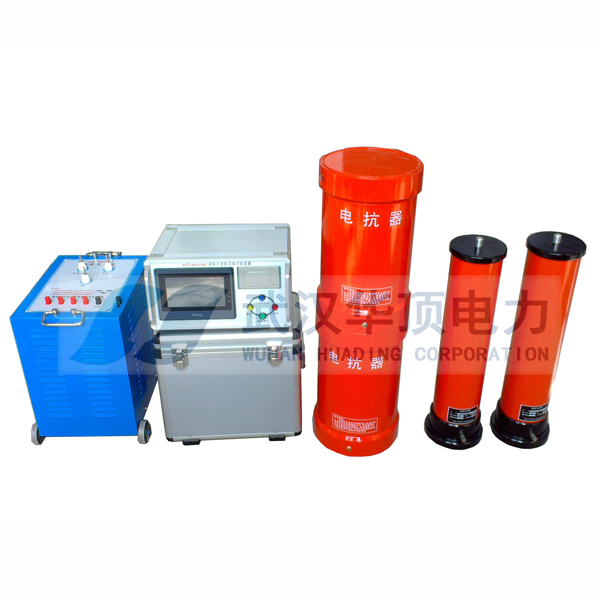

現貨HDTP工頻調感串聯諧振耐壓試驗成套裝置選武漢華頂電力

 為了滿足大容量、高電壓（超高電壓）電氣設備試驗需要，武漢華頂電力設備有限公司專門設計生產工頻調感串聯諧振耐壓試驗裝置，本升壓裝置采用串聯諧振原理，用可調電抗器與被試設備（容性）的電容或補償電容相匹配，形成諧振。這樣試驗電源只承擔有功分量，僅為被試所需容量的1/Q倍，試驗設備的容量和重量都大大減小。是較為理想的高電壓源。
二、主要特點
    1.反擊過電壓和傳遞過電壓保護：本裝置以妥善的接線方式、完善的保  護環節和能量的逐級吸收，防止反擊過電壓和傳遞過電壓的侵害。經過多年的現場實踐證明，試品在閃絡或擊穿時，可避免成套試驗裝置和在場試驗人員不受過電壓的侵害和威脅。同時也可避免被試品的故障點在閃絡或擊穿后不擴大損傷。
    2.體積小，重量輕，安裝、搬運方便，接線簡單，非常適合現場使用人員的操作。
    3.調感諧振裝置的主要功能有：
     （1）電抗器鐵芯間隙遙測功能：
      本裝置在電抗器上安裝了間隙傳感器，在控制臺上可直接讀出鐵芯的間隙，以指導操作，另外還安裝了間隙限位開關及指示。
     （2）耐壓時間到自動降壓功能：
      耐壓計時采用數顯計時器。且當?shù)竭_耐壓時間時，系統會自動降壓
     （3）零位合閘、零起升壓功能：
      具有零位限位功能，如果調壓器不在零位，高壓輸出按鈕無法合上，保證系統是從零起升壓。
    （4）過流保護功能：
     系統裝有電磁式過流繼電器，此繼電器抗干擾能力強，動作迅速，避免試品不受過流的損傷。
     （5）過壓及被試品閃絡保護功能：
      本裝置裝用電子式過壓閃絡保護板，避免試品不受過壓和閃絡的侵害，且動作迅速。
    （6）各試驗數據實時監測功能：
     可以對高壓側電壓電流和低壓側的電壓電流進行監測，可以更直觀地了解試驗情況。
三、主要技術指標
  1.勵磁變壓器HDLB-80kVA/4/5/6kV              1臺
     A:額定容量：80kVA；
     B: 輸入電壓：400V，單相；
     C:輸出電壓：4/5/6kV
     D:結    構：干式；

隔離變

  2.操作臺HDCT-80kVA/380V                     1臺
     A:額定容量：80kVA；
     B:輸入電壓：380V；
     C: 輸出電壓：0~400V；
     D: 保護功能：零位、過流、過壓及試品閃絡保護；；

操作箱

  3.可調電抗器 HDTB-k-200kVA/50kV             1臺
     A:額定容量：200kVA
     B:額定電壓：50kV；
     C: 額定電流：4A；
     D: 電感量：25~100H
     E: 品質因數：Q≥40；
     F: 結    構：干式可調；

調感器
