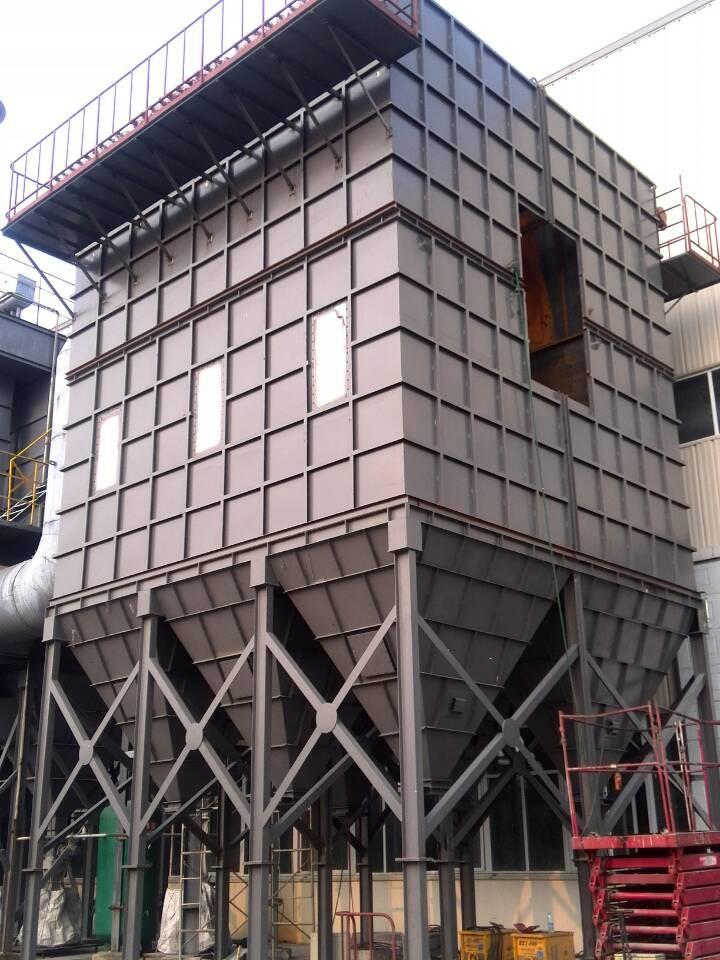

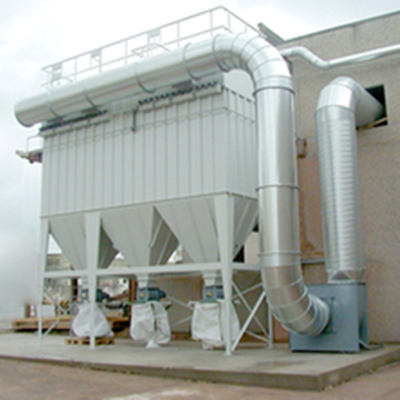

供應復合肥廠除塵器 供應化肥廠除塵器

LCMD系列離線長袋脈沖除塵器的凈化方式為外濾式，含塵氣體由導流管進入單元室，由于設計中袋底離進風口上口垂直距離有足夠、合理的空間，氣流通過適當導流和自然流向分布，大顆粒粉塵隨氣流到達整個過濾室后直接落入灰斗，其余粉塵在導流系統的引導下，隨氣流進入中箱體過濾區，吸附在濾袋外表面。過濾的潔凈氣體透過濾袋經上箱體凈氣室至排風管排出。

隨著過濾工況的進行，當濾袋表面積灰達到一定量時，由清灰控制裝置按設定程序打開電磁脈沖閥噴吹機構，并利用壓縮空氣進行噴吹清灰。清灰機構由氣包、噴吹管和電磁脈沖閥組成。過濾室內每排濾袋出口頂部裝配有一根噴吹管，噴吹管下側正對濾袋中心設有噴吹口，每根噴吹管上設有一個脈沖閥并與壓縮空氣分氣包相通。清灰時，電磁先導閥接受電控系統信號動作并打開脈沖閥，壓縮空氣經脈沖閥至噴吹管下側的噴吹口并噴向?yàn)V袋，與其引射的周圍氣體一起射入濾袋內部，引發濾袋抖動，同時形成由里向外的反吹氣流作用力使濾袋由吸癟狀態向外膨脹變形，附著在濾袋外表面的粉塵，達到清灰的目的。因?yàn)閴嚎s氣體是以極短促的時間，順序通過各個噴吹管上的噴嘴并誘導數倍于噴射量的空氣進入濾袋，形成沖擊空氣波，使濾袋由袋口至袋底產生急劇的膨脹和振動，所以這種方式具有很強的清灰作用，屬于強清灰模式，能夠有效抖落濾袋上的粉塵，使濾袋重新恢復過濾功能。

除塵器具有在線、離線二種狀態清灰功能和離線檢修功能。

所謂離線清灰方式，是指在進行脈沖噴吹時，濾袋仍然進行塵氣過濾。噴吹系統需要采用比較高的噴吹氣流阻擋過濾塵氣，同時用瞬間的脈沖震蕩使塵餅剝落進入灰斗。在線清灰除塵器內部，是一個大空間靜態氣室，氣流分布比較均勻，使濾袋所承受的過濾負荷變化不太大，這樣可延長濾袋使用壽命。

離線清灰檢修方式，需要把除塵器內部區分成若干個密封氣室，每個氣室的花板上出氣口獨立安裝擋板，并設置由氣缸和電磁換向閥及壓縮空氣控制系統組成的離線閥使這個氣室關閉，不再進行煙氣過濾，然后手動關閉進氣閥，使該室完全脫離工作系統，對該室進行相關檢修與保養。

對布袋、袋籠及其附件的檢修維護工作都在除塵器上部?jī)魵馐抑型瓿桑恍璐蜷_(kāi)頂部便掀蓋即可，無需進入除塵器內部。

1.2系統主要構成

     系統主要由本體、空氣壓縮系統、控制系統等構成。

1.2.1本體組成

①結構框架及箱體——結構框架用于支撐除塵器本體、灰斗及輸灰設備等：包括上箱體、中箱體和灰斗等。

②濾袋、籠骨和花板——濾灰系統由濾袋和籠骨組成：花板用于支撐濾袋組件和分隔過濾室（含塵段）和凈氣室，并作為除塵器濾袋組件的檢修平臺：濾袋組件從花板裝入。

③進氣系統——包括進風導流總管、進風口的手動調節閥。

④卸灰系統——手動插板閥、卸灰閥等組成的除塵器的卸灰系統。

⑤平臺、欄桿、爬梯及手（氣）動閥門的檢修平臺。

⑥除塵器頂部防雨棚——用于保護脈沖閥、氣缸及機旁操作箱等設備。

1.2.2壓縮空氣系統：包括儲氣罐、分氣包噴吹裝置、氣缸離線閥裝置、壓縮空氣管道、安全閥、減壓閥、壓力表、氣源三聯體等。

1.2.3控制系統：包括PLC控制柜、現場操作柜。

1.3選型優勢與主要技術特點

我公司設計生產的布袋除塵器是一種處理風量大、除塵效率高、清灰效果好、運行阻力低、過濾風速低、運行可靠、維護方便、占地面積小的除塵設備。它廣泛應用于電力、冶金、建材、化工等行業的爐窯煙氣除塵及物料回收、粉塵治理等行業，其基本選型優勢與技術特點表現在以下幾個方面：

1.3.1檢修優勢

離線檢修便于維護保養，可以實現除塵器不停機檢修。

1.3.2離線清灰方式能夠確保除塵器的率。

1.3.3我公司設計的籠骨為高架文氏管形式，過濾后的氣體從布袋內部可經文氏管內口與外側籠骨的空隙流出，比未改型前的只經文氏管內口向外流，阻力大大降低。

1.3.4漏風率是決定除塵效率的關鍵因素，在降低漏風率方面，我公司采取了一系列有效措施。所有法蘭連接處均用耐高溫、抗老化橡膠墊或海面條密封。箱體關鍵部位焊縫用X射線無損探傷，非關鍵部位焊縫用滲透檢測，確保無漏焊。

1.4性能指標

1.4.1我公司提供的設備為當今最成熟的應用技術，并具有良好的啟動靈活性。運轉可靠性，能充分滿足現場工況條件的需要。能在買方所提供的含塵條件和自然條件下長期、穩定、安全地?zé)o人值守運行，并能達到貴公司要求的環保排放標準。

1.4.2其結構緊湊、占地面積小、密封性強、便于檢修、工藝合理、外形美觀。除塵器的設計、制造符合除塵器技術條件的規定要求。

1.4.3除塵器在下列條件下仍能達到設計效率：

①在貴方提供的氣象、地理?xiàng)l件下

②除塵器效率不因入口濃度的改變而降低

1.4.4除塵器按下列荷載的最不利來進行強度設計

①工作壓力：按負壓（-6000Pa）設計，并留有充分余量

②除塵器重量：自重、附屬設備重量、灰重等取值

③除塵器露天布置，并考慮防風、防雨、防凍等措施

1.4.5性能保證值

①除塵器粉塵排放濃度保證值為100mg/Nm?以下

②除塵器系統的運行阻力：＜1200Pa

③除塵器漏風率：3%

④濾料10000小時

⑤電磁脈沖閥100萬次

⑥電機等運轉設備按國家相關規定。

1.5保護技術

布袋除塵器的保護涉及到除塵器本體阻力的控制和除塵器核心部件——濾袋的保護。

我公司設計的布袋除塵器圍繞上述目的采取了一系列的保護技術：

1.5.1除塵器的阻力控制

除塵器的阻力分為兩部分。本設備的設計阻力為＜1200Pa；一部分是設備的固有阻力（即原始阻力），這是由設備的各個煙氣流通途徑造成的。

除塵器進出風方式、進風管道各部位的煙氣流速選擇是否妥當，除塵器各倉室進風的均勻度；導流系統設計是否合理；進風口距離濾袋底部的水平高度導致的含塵氣體空間是否足夠；濾袋直徑和濾袋間距決定的濾袋間煙氣提升速度的合理性；出口管道風速的合理選定等都將影響除塵器的固有阻力值。

從以往我公司設計生產除塵器來看，設備的原始阻力值都在300Pa左右。第二部分是設備的運行阻力。設備的運行阻力是由除塵器在運行過程中濾袋表面形成的掛灰層的厚度導致的一個循環值。一般我們對這個值設定在1000～1200Pa之間。 在設備達到這個阻力值時，系統啟動清灰，將設備阻力回復到原始阻力，進入下一循環。這個循環時間的長短，取決于塵氣含塵濃度、濾料的品種規格等。

從我公司設計生產已經投運的布袋除塵器的運行記錄顯示，該循環時間在60～120min之間。

一系列保護技術的使用保證了除塵器穩定、連續、安全的自動運轉。

1.6導流系統

我們對除塵器各塵氣流經過管道途徑中的風速進行了分段化設計，除塵器的進風采用了氣體導流管進入各單元并充分利用了氣體自然分配原理，保證各單元進風均勻、通順，得以提高過濾面積利用率。

含塵氣體由導流管進入各單元過濾室，由于設計中袋底離進風口上風口垂直距離有足夠合理的凈空間，濾袋間距亦進行了專門設計，氣流通過前部導流后，依靠阻力分配原理自然分布，達到整個過濾室內氣流及各空間阻力分布均勻，保證合理的煙氣抬升速度，限度地減少紊流，防止二次飛揚。

設計合理的進風導流系統將箱體、過濾室和系統阻力降至最小并盡可能地減少進風系統的灰塵沉積現象，避免濾袋的晃動、碰撞、摩擦，延長了濾袋的使用壽命。

本公司借助于計算機模擬數據對該型除塵器的進風分配系統進行了改進，波浪形的進風分配系統限度地減少紊流、防止二次揚塵。同時保證了含塵氣體能在進風分配系統的導流后均勻地到倉室截面的每一個地方。

1.7濾袋布置和花板

除塵器濾袋采用縱橫直列的矩陣布置方式，濾袋中心距沿脈沖閥方向加大到250mm，沿噴吹管方向加大到220mm，這種排列方式使布袋之間的接觸距離加大到90mm，布袋與箱體及加強筋之間的接觸距離大于90mm。這種排列方式合理的利用了方形的箱體空間，避免了在方形箱體采用同心圓方式排布濾袋造成箱體四角空間的閑置。加大的濾袋中心距及濾袋與箱體之間的接觸距離保證了含塵氣體在濾袋間的抬升空間，同時避免了濾袋晃動可能產生的袋與袋、袋與壁之間的碰撞磨損。

   設計合理的除塵器上箱體結構，為工人以花板作為操作平臺進行除塵器檢修、維護創造了條件。上箱中部高度設計為750mm，上箱邊側高度設計為650mm，利于清掃、及排水防腐并便于維修人員進入上箱時進行檢修、維護。

除塵器的花板作為除塵器凈氣室和過濾室的分隔，用于懸掛濾袋除塵器組件，同時作為除塵器濾袋組件的檢修平臺。

除塵器花板采用數控沖壓方法加工花板孔，保證了花板孔的形位公差要求，花板孔沖制后用工具倒角，清理各孔的鋒利邊角和毛刺，確保花板孔與布袋接觸面的光潔度，從而保證良好的密封性能?；ò蹇讻_壓位置準確，與理論位置偏差小于±0.05mm，確保兩孔洞的中心誤差在±1.0mm花板孔洞制成后，焊接加強筋時，筋板選材適當且布置合理。

焊接后通過整形確?；ò迤秸?、無曲折、凹凸不平等缺陷，花板平面度＜1/1000，對角線長度誤差＜3mm，內孔加工表面粗糙度為Ra=3.2。濾袋與花板的配合合理，用工具安裝，使濾袋安裝后嚴密、牢固不掉袋并保證便于拆裝。

采用精密工藝加工的花板和高精度定位的噴吹管保證了噴吹管軸線和濾袋組件軸線的重合，從而保證了整套噴吹系統的可靠、有效運行。

1.8濾袋和籠骨

1.8.1濾袋

   對于整臺布袋除塵器而言，濾袋是其核心部件。濾料質量直接影響除塵器的除塵效率，濾袋的壽命又直接影響到除塵器的費用。

我公司技供部根據除塵器運行環境和介質情況為你公司選用新型濾料，單位重量500g/㎡。

此濾料為表面過濾料，清灰，減少了粉塵因滲入而滯留于濾袋過濾層或 在濾袋表面形成粉層后板結的可能，使濾袋壽命延長，加上我們?cè)诔龎m器結構、控制方面的改進，可有效保證濾料≥10000小時的正常使用壽命。布袋在壽命期內破損率＜1%。

濾袋上端采用了彈簧脹圈形式，密封性能好，安裝可靠性高，換袋快捷。僅需1-2人就能通過機頂便掀式頂蓋進行換袋操作。濾袋的裝入和取出均在凈氣室進行，無需進入除塵器過濾室。

工藝處理：在傳統非制造工藝的基礎上，采用高密面針刺方法制成，經過熱定型、軋光、燒毛、抗板結等工序處理后，能有效捕捉微細粉塵層，易于剝離脫落。可使除塵器排放濃度達到100mg/Nm?以下，從而能保證除塵效率達到99.9%以上，該濾料的長期操作溫度為120℃，其對微細粉塵的捕集性能優于其它濾料。

為保證工期及質量，我公司備有足夠的濾料庫存量，我公司自備布袋加工車間。

1.8.2籠骨

籠骨采用圓形支撐環，籠骨的縱筋和支撐環分布均勻，使其有足夠的強度和剛度，以防止損壞和變形。

為保證工期及質量，我公司自備兩條籠骨生產線，籠骨材料采用20#碳鋼，使用籠骨生產線一次成型，保證籠骨的直線度和扭曲度，籠骨施焊后光滑、挺直、無毛刺、并且有足夠的強度，不允許有脫焊、虛焊和漏焊現象。

籠骨采用鍍鋅技術，鍍層牢固、耐磨、耐腐，避免了除塵器工作一段時間后籠骨表面銹蝕而與濾袋黏結現象，保證換袋順利，同時又減少換袋過程中對布袋的損壞。

1.9清灰系統

除塵器的清灰采用壓縮空氣低壓脈沖清灰。

除塵器采用在線、離線二狀態清灰方式，清灰功能的實現是通過PLC利用定時或手動功能控制提升閥關閉清灰倉室（離線清灰狀態、在線清灰不關閉倉室），啟動脈沖噴吹閥噴吹，使濾袋徑向變形膨脹，抖落灰塵。清灰設計合理，脈沖閥動作靈活可靠；在設備出廠前，對清灰系統等主要部件進行預組裝測試，以保證質量。

清灰用的噴吹管借助校直機進行直線度校正。噴吹短（又稱噴嘴）統一外徑，內徑根據需要機加工成不同尺寸。噴吹短管與噴吹管的焊接采用工裝模具，二氧化碳保護焊接，減少變形，保證噴吹短管間的形位公差。噴吹管借助支架固定在上箱體中，并設置定位銷，方便每次拆裝后準確復位，為了保證脈沖氣流量進入個濾袋和最后一個濾袋差別在±10%以內，同一條噴吹管上的相鄰孔徑可能會不同，噴吹孔直徑將是確定脈沖噴吹系統的清灰壓力和氣流量的最主要參數。由我公司協作單位澳大利亞GOYEN公司電腦工況模擬作出實驗數據，再由我公司實際工況測定出準確值，并根據分氣包體積選定出噴吹氣壓，一方面不會因耗氣量過大造成浪費或把布袋吹損而減短壽命，另一方面更可以保證清灰所需氣量和力度。

采用文氏管或類似結構的零件對壓縮空氣進行導流，有助于壓縮氣流方向的穩定，但文氏管或類似零件的結構會導致設備阻力的增加，我們采用的噴嘴及高架型文氏管，幾乎沒有增加設備阻力。

清灰系統設置儲氣管和分氣包、精密過濾器（油、水、雜質）保證供氣的壓力和氣量品質，清灰力度和清灰氣量能滿足各種運行工況下的清灰需求以及離線閥的用氣要求。

分氣包有足夠容量，滿足噴吹氣量。要求在每閥脈沖噴吹后氣包的壓力降不超過原來儲存壓力的30%。氣包的進氣管口徑盡量選大，滿足補氣速度。閥門安裝在氣包上部，避免氣包內的油污、水分經過脈沖閥噴吹進入濾袋，每個氣包底部都帶有自動或手動油污排水閥，周期性的把容器內雜質向外排出。

分氣包在加工生產后，用壓縮空氣連續噴吹清洗內部焊渣，然后再安裝閥門。

1.10電磁脈沖閥

    清灰系統的關鍵設備是電磁脈沖閥，它的選用關系到除塵器的造價及清灰效果。

我們?yōu)長CMD型長袋離線低壓脈沖除塵器選用的是匯友公司生產的噴吹壓力為0.2——0.3Mpa的3"淹沒式電磁脈沖閥，DC24V電壓，膜片經久耐用，壽命大于100萬次，滿足了電磁脈沖閥的運行要求，極大的減少了維護工作量。

1.11離線閥

離線閥采用氣動快開形式，O型雙向密封圈采用耐高溫的氟橡膠，一般的耐溫達到200度，使用壽命至少為3年。采用動作簡單可靠的氣動閥門，故障率低，維修方便。我公司總結業界先例中管道及上箱抽癟的教訓，在氣源故障斷氣或系統壓力忽然降低時，提升式離線閥閥盤在自重及風道吸力作用下會迅速下落，在無控制狀態下關閉離線風口，造成故障與損失。根據這種情況，我公司選用行程開關到位抱剎（或旋轉）型氣缸，在斷氣或斷電失控狀態下確保離線閥將風口置于打開位置，不會造成事故。

離線閥（或稱氣動閥）每室配備一個，可使除塵器具有離線檢修功能。

離線閥為薄板型結構。由氣缸控制，整套閥門結構簡單、可靠、啟閉速度快，關閉時能達到零泄露要求，通過PLC能控制一個或多個同時工作，關閉一個或多個倉室，用于離線檢修。

離線閥及手動切換閥關閉時，能確保該倉室的完全離線，實現了除塵器工作狀態下的單倉檢修（手動切換閥亦可兼做調節進風量之用），離線閥上的限位及到位指示裝置可使操作人員及時檢測其運行狀況。

1.12鋼結構

1.12.1除塵器零米以下建筑采用鋼結構，鋼結構件符合有關的鋼結構設計規范；鋼結構的設計盡量簡化現場安裝步驟、盡量減少現場焊接工序。

1.12.2就除塵器的鋼結構而言是支撐式的，任何水平荷載都不轉移到別的結構上。

1.13材質

除塵器采用型鋼、鋼板結構，材料為Q235A。箱體所用的型鋼、鋼板進廠后應首行噴砂除銹，以備制作除塵器用。

1.14本體和灰斗

1.14.1除塵器頂蓋采用剪沖密封頂蓋，重量及大小適合人工開啟。所有孔、門制作及裝配結束后，進行密封實驗，確保無變形、無泄露。

1.14.2除塵器的灰斗能承受長期的溫度、濕度變化和震動，并考慮防腐性能。

1.14.3除塵器灰斗設檢修門、入孔門，采用快開式，開啟靈活，密封嚴密?；叶穫?cè)斜壁與水平的交角不小于60?以保證灰的自由流動。

1.14.4每一灰斗能承受附加荷載12T，并按含量滿足8h滿負荷運行所需要儲存量設計容量。

1.14.5在每個灰斗出口附近設計安裝檢修孔，灰斗及排灰口的設計保證灰自由流動并排出灰斗，確保排灰順暢。

1.15外飾

     鋼結構先涂防銹漆，采用耐風化、防腐蝕的優質漆（一底一面），漆顏色由需方確認。

1.16設備制造工藝

    由于本體設備龐大，整個除塵器將由我方盡可能組裝成適合于運輸?shù)慕M合件。

    除塵器殼體密封、防雨，殼體設計盡量避免出現死角或灰塵沉積區。所有受熱部分充分考慮到熱膨脹，并做必要的補償。

除塵器箱體成型后光滑平整，無明顯凹凸不平現象，內部筋板布置合理，保證箱體強度和剛性。除塵器本體設計密封、堅固，連接件的尺寸配合公差達到國家標準公差和配合中的規定到10級精度。

除塵器壁板制作要求平整，不得扭曲，對角線誤差＜5mm，運輸中部件變形者需校正。

除塵器的所有連續焊縫平直，無虛焊、假焊等焊接缺陷并采用自動焊接進行焊接，焊縫高度滿足設計要求，并進行滲漏試驗。箱體和灰斗間采用手工連續焊接，不允許有明顯的焊渣、飛濺物和銹未就涂刷底漆。關鍵部位用手提砂輪機修磨焊縫和飛濺物。

機組滿足以下要求：

所有銳邊及構件加工應圓滑以防造員傷害。

金屬表面的清理和整理符合標準工藝。

1.17包裝和運輸

1.17.1因提供的設備裝配后體積較大，無法運輸，故采用分體運輸?shù)姆椒ā?

1.17.2在運輸前，我方將對設備部分進行適當、穩妥的包裝。

1.17.3我方將在設備設計時就考慮裝箱運輸方案，除塵器的每個部件外形尺寸控制在允許的運輸范圍內。

1.17.4為便于控制交付進度，我公司對工標設備擬采用汽運方式。

1.17.5為減少貨物堆場，我公司將在發運前與貴方聯系，如果允許，將按工程進度要求，在保證安裝進度的前提批發貨。

1.17.6我方保證對合同設備的所有包裝在運輸、裝卸過程中完好無損，并有減震、防沖擊的措施。若包裝無法防止運輸、裝卸過程是垂直、水平加速度引起的設備損壞，我方在設備的設計結構上予以解決。

1.17.7我方提供的包裝能保證合同設備在現場的保管與維護，包括在合理時間內有效的防潮、、耐腐蝕的措施。對于可以進行露天堆放的合同設備，能保證在合理的時間內，露天堆放不會對合同設備造成損害。

1.17.8電器部分和控制部分設備的包裝與保管措施滿足露天的要求，其它設備與保管措施滿足露天堆放的要求。

1.17.9合同設備盡量在工廠完成組裝，以盡可能減少現場的裝拼工作量，以提高安裝質量與效率。工廠裝拼尺寸以運輸工具所能承擔的尺寸為限。對于易受潮或現場拼裝容易導致合同設備損傷或損害的，整體交付至交貨點。

1.17.10本設備由于體積較大，無法整體組裝或交付，我方將按照運輸工具極限尺寸拼裝：大致分成上箱體、中箱體、灰斗、支架、配套設備、輔料和標準件幾部分，詳盡包裝方法和包裝尺寸將在中標后遞交在文件資料中交貴方最終確認。

1.18安裝和調試

1.18.1設備制造完成后，我方將根據工程進度要求組裝包裝、發運。

1.18.2我方將派遣有能力、合格、有資質的安裝、調試人員隨批貨物進場。

1.18.3根據貴方項目總體進度要求，我方安裝、調試人員將按安裝、調試工序表安排分步安裝、調試。

1.18.4我方安裝、調試過程將完全接受貴方的監督。

1.18.5安裝要求

1.18.5.1為便于運輸，設備均為解體發運。貴方收到設備以后，先按裝箱單檢查并作好入庫工作。如有缺件、損壞，我方及時補缺、修復。

1.18.5.2設備安裝前應對基礎進行檢查校對，合格后才能安裝。安裝工作應嚴格按照?qǐng)D紙、安裝工序進行。濾袋袋籠須吊到除塵器頂部后逐個安裝，安裝的同時須檢查袋籠有無變形、損壞。

1.18.5.3安裝濾袋時，要保證濾袋遠離帶尖帶棱物，以免刮傷濾袋。

1.18.5.4調試前應對轉動機構、裝置進行檢查，對轉動、滑動部分加油潤滑，保證運轉靈活。

1.19檢查與維修

除塵器具有離線檢修功能。通過對離線閥的操作，可使除塵器單倉完全離線，從而實現除塵器在工作狀態下的不停機檢修。除塵器之多倉室、小單元的設計保證了在除塵器單倉離線檢修的狀態下不因除塵器過濾面積的急劇減少而影響收塵點的正常率收集。

除塵器在低于1.1m/min的全過濾風速的選定，允許除塵器濾袋破損率在5%以下時采用封堵措施而不對破損濾袋進行更換，以減少維護工作量而保證除塵器的正常運行。

除塵器上箱體（凈氣室）的設計保證了除塵器在需要開蓋的情況下有足夠的空間，有利于維護檢修工作的順利進行。同時，該設計保證了除塵器的日常維護檢修工作在機外執行，改善了工作環境。所有上箱體部件的設計考慮到了操作的方便性，所有操作只需兩人使用常規工具即可完成。
