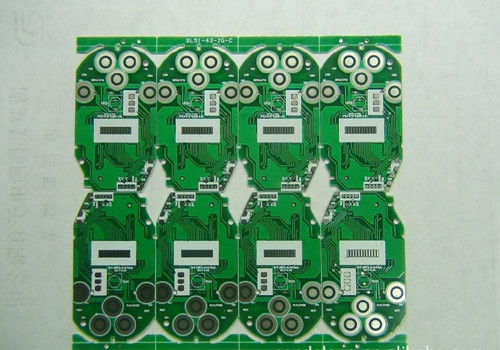

供應用于電器的雙面綠油PCB電路板

　電路板包括許多類型的工作層面，如信號層、防護層、絲印層、內部層等，各種層面的作用簡要介紹如下：

　?。?）信號層：主要用來放置元器件或布線。Protel DXP通常包含30個中間層，即Mid Layer1~Mid Layer30，中間層用來布置信號線，頂層和底層用來放置元器件或敷銅。

　?。?）防護層：主要用來確保電路板上不需要鍍錫的地方不被鍍錫，從而保證電路板運行的可靠性。其中Top Paste和Bottom Paste分別為頂層阻焊層和底層阻焊層；Top Solder和Bottom Solder分別為錫膏防護層和底層錫膏防護層。

　?。?）絲印層：主要用來在電路板上印上元器件的流水號、生產編號、公司名稱等。

　?。?）內部層：主要用來作為信號布線層，Protel DXP中共包含16個內部層。

　　（5）其他層：主要包括4種類型的層。

　　Drill Guide（鉆孔方位層）：主要用于印刷電路板上鉆孔的位置。

　　Keep-Out Layer（禁止布線層）：主要用于繪制電路板的電氣邊框。

　　Drill Drawing（鉆孔繪圖層）：主要用于設定鉆孔形狀。

　　Multi-Layer（多層）：主要用于設置多面層。
