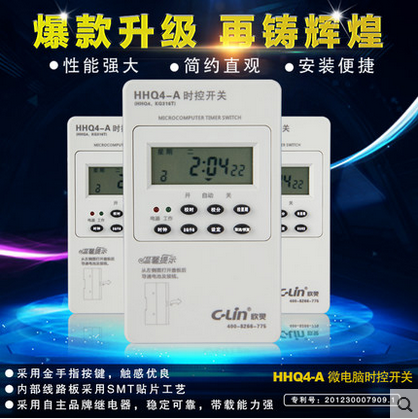

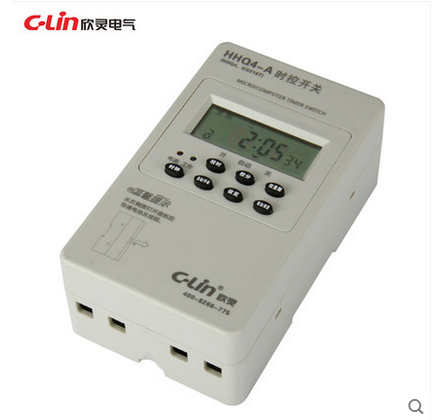

欣靈HHQ4-A微電腦時控開關KG316T路燈定時開關時控器時間控制器

HHQ4-A相關內容：


1.直接控制方式的接線：被控制的負載是單相供電，功耗不超過本開關的額定容量，可采用直接控制方式，接線方式如圖1中所示。


2.單相擴容方式的接線：被控制的負載是單相供電，但功耗超過本開關的額定容量（阻性負載超過20A，感性負載超過15A），需要一個容量超過負載功耗的交流接觸器擴容，接線方法如例2所示（交流接觸器線圈工作電壓為AC220V）。


3.三相工作方式的接線：
（1）被控制的負載三相供電，需要外接交流接觸器。
（2）控制接觸器的線圈電壓AC220V 50Hz，接線方法如圖3所示。
（3）控制接觸器的線圈電壓AC380V 50Hz，接線方法如圖4所示。
注1：負載可為路燈，OUT（輸出）可直接接在燈管的兩根線上。（如圖1）。
注2：KM為交流接觸器，OUT（輸出）可直接接在交流接觸器A1、A2兩端（如圖2、3所示）。
注3：例4中KM的線圈工作電壓為AC380V。


注意事項：
1.產品工作在潮濕、腐蝕及高金屬含量氣體中，或者產品沾油、水，均會影響產品正常工作。
2.在安裝電池時，切記請注意電池極性，如極性安裝反，可能導致產品損壞。
3.為防強電流下觸點發熱，接線時務必擰緊接線柱的螺釘。
4.定時器在投入使用后，鍵盤立即上鎖，防止誤操作。
5.本產品接通電源后，請勿接觸帶電部位。
