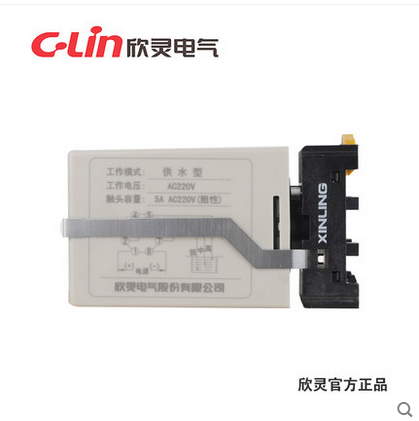

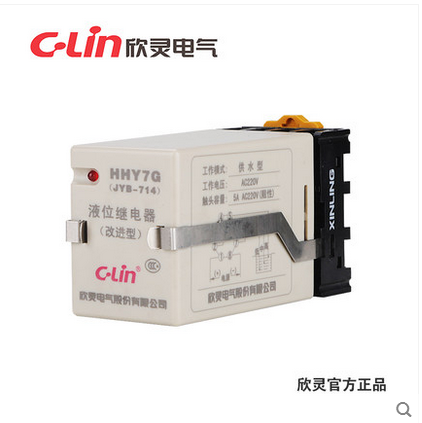

欣靈液位繼電器 HHY7G 水位控制器 JYB-714 供水型 AC220V

一：HHY7G產品的概述：
HHY1、HHY7（JYB）系列液位自動控制繼電器（以下簡稱繼電器）適用于交流50Hz、工作電壓380V及以下的控制電路中作液位自動控制元件，按要求接通或分斷電路。


本系列繼電器具有體積小、重量輕、功耗小、性能穩定可靠等優點，廣泛運用于工農業生產中。


本系列繼電器執行Q/ZXL 0046企業標準，符合GB 14048.5有關要求。


二：HHY7G產品使用說明：
1.供水型：
（1）“高”為水池上限液位控制點，水位上升到高點水位，水與探頭（電極）接觸，繼電器自動關泵，停止供水。
（2）“中”為水池下限液位控制點，水位下降至中點水位以下，水與探頭（電極）脫離接觸，繼電器自動開泵，給水池加水。
（3）“低”為水池底線，放在水池的點，比水池底部略高一點。


2.排水型：
（1）“高”為水池上限液位控制點，水位上到高點水位，水與探頭（電極）接觸，繼電器自動開泵，開始排水。
（2）“中”為水池下限液位控制點，水位下降至中點水位以下，水與探頭（電極）脫離接觸，繼電器自動關泵，停止排水。


三：HHY7G產品注意事項：
1.各點探頭（電極）需固定在水池內壁，若水池內壁為金屬，則三個探頭（電極）必須和水池進行絕緣處理，探頭（電極）可另外配置。
2.為確保繼電器正常工作，安裝好后請再次檢查輸入輸出的接線，探頭連接線的位置是否放置正確，及通過上、下移動探頭的方式，使其探頭接觸或脫離水面，模擬檢測水位控制器是否正常工作。
3.建議將各點探頭固定在水池內壁，以免探頭位置發生偏移，導致繼電器誤動作（若水池壁為金屬則不宜）。
4.為避免誤動作，請勿將產品安裝在潮濕，腐蝕及高金屬含量氣體的環境中。探頭（電極）引線不應同電力線同管走線，如探頭（電極）引線走線長時，應將其絞合走線。


四：安裝方法：
注意：在安裝或拆卸前必須將主電路電路電源切斷。
1.裝置式安裝：（1）-（2）-（3）-（4）-（5）-（6）
2.導軌式安裝：（1）-（2）-（7）-（8）-（9）-（10）


五：HHY7G舉例應用：


1.單相水泵時，若功率小于等于200W，繼電器直接控制，接線參考例1；若功率大于200W，繼電器通過交流接觸器擴容，接線參考例2；三相水泵時，交流接觸器和繼電器電源為AC380V，接線參考例3；交流接觸器和繼電器電源為AC220V時，接線參考例4.


2.示例繼電器所起的功能為（以供水型為例）：當接通電源時，若水池中的水位低于中水探頭，繼電器直接或通過交流接觸器接通水泵電源，開始給水池供水。待水位高于高水位探頭時，繼電器直接或通過交流接觸器切斷水泵電源，停止供水。


注1：為避免繼電器頻繁開關，中水位探頭置于中間，不要太靠近低水位或高水位探頭。
注2：KM為交流接觸器的線圈，A1、A2兩端可按例2、例3、例4接。
注3：例3中的繼電器及KM的工作電源均為AC380V，應注意所選用產品的電壓等級。


觸點形式: 一開一閉
