詳細信息（廠家直銷旋翼式蒸汽流量計 流量計 旋翼流量計 旋翼）

品牌： 其他
型號： DN25
加工定制： 是
類型： 其他
測量范圍： 0-240
精度等級： 2.5
公稱通徑： DN25
適用介質： 飽和蒸汽，微過熱蒸汽
工作壓力： 1.6
工作溫度： 0-240
規格： DN25

產品名稱：分流旋翼式蒸汽流量計

產品型號： LFX... 系列

公稱通徑： DN25...100

公稱壓力： PN1.6

連接形式：法蘭

工作原理 BORICK

LFX分流旋翼式蒸汽流量計主要是用來計量工業生產過程中飽和蒸汽和微過熱蒸汽流量的儀表。主要有節流體、阻尼器和指示器三大部件組成，是一種差壓---分流原理是儀表，當蒸汽介質進入流量計節流體后，一部分通過主管道的節流孔板，一部分經分流管流經噴嘴，射流到葉輪，對葉輪形成轉矩，式葉輪帶動轉子軸旋轉，在轉子軸的下部裝有阻尼葉片，安裝在注滿阻尼夜的阻尼市中，使葉輪轉動受到制約，能有地吸收蒸汽噴速的動能，從而形成一定量的關系，葉輪速度與流量成正比。

技術參數 BORICK

產品型號	LFX-A(直讀型)
公稱通徑	DN25 DN50 DN80 DN100
被測介質	飽和水蒸汽或過熱蒸汽
介質溫度	DN25≤180℃；DN50、DN80、DN100≤240℃
工作壓力	DN25/1.0MPa；DN50-100/1.6 MPa
閥體材質	鑄鐵
節流孔版	不銹鋼孔板I＃ II＃ III＃
壓力損失	在流量上不大于0.05 MPa
測量精度	2.5級

儀表讀數 BORICK

指針計量單位：（kg）

規格型號	LFX-25	LFX-50	LFX-80	LFX-100
最小計量	0.1	1	1	1
指針轉一周	10	100	100	100

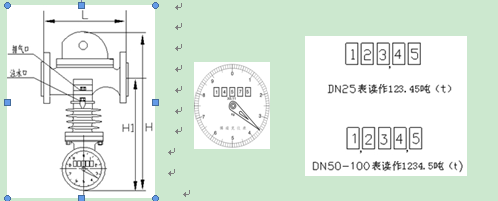

外形尺寸 BORICK

尺寸及重量 BORICK

公稱直徑	公稱壓力MPa	法蘭			外形尺寸			總量kg
公稱直徑	公稱壓力MPa	外徑	螺孔直徑	螺栓孔	L	H	H₁	總量kg
25	1.0	115	85	4-φ14	200	464	356	28
50	1.6	160	125	4-φ18	320	645	435	37
80	1.6	195	160	8-φ18	320	675	453	40
100	1.6	215	180	8-φ18	320	687	464	47

流量測量范圍 （kg/h） BORICK

壓力 Mpa	DN25(mm)			DN50(mm)			DN80(mm)			DN100(mm)
	孔板號（＃）			孔板號（＃）			孔板號（＃）			孔板號（＃）
	1	2	3	1	2	3	1	2	3	1	2	3
0.05	105	53	27	605	449	222	1580	917	458	2461	1813	916
0.1	120	60	30	788	637	315	2021	1273	637	3147	2255	1277
0.2	145	72	36	1140	826	340	2940	1725	863	4588	3448	1724
0.3	165	83	41	1498	985	444	3841	1970	985	5989	3940	1970
0.4	183	92	46	1840	1090	545	4373	2188	1094	7381	4373	2187
0.5	200	100	50	2187	1190	549	4765	2383	1192	8751	4763	2382
0.6	215	107	54	2521	1278	639	5115	2558	1275	10084	5110	2555
0.7	229	115	57	2725	1363	682	5454	2728	1364	10910	5455	2728
0.8	242	121	61	2882	1440	720	5770	2853	1443	11535	5768	2884
0.9	255	127	64	3030	1515	785	6065	3033	1517	12125	6063	3032
0.10	266	133	67	3170	1585	793	6345	3173	1587	12685	6346	3172
1.1	--	--	--	3305	1653	827	6615	3308	1654	13225	6613	3307
1.2				3435	1718	859	6875	3438	1719	13740	6870	3435
1.3				3560	1780	890	7125	3563	1782	14240	7120	3560
1.4				3680	1840	920	7355	3678	1893	14705	7353	3677
1.5				3795	1898	949	7595	3798	1899	15185	7593	3797
1.6				3807	1953	977	7820	3790	1955	156351	7818	3909
