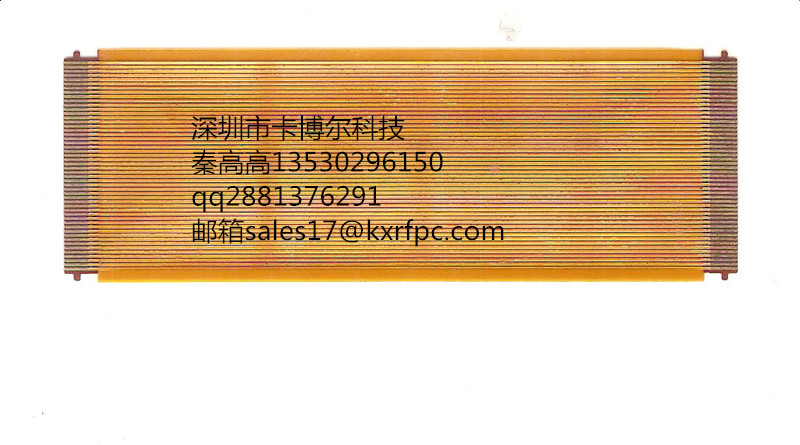

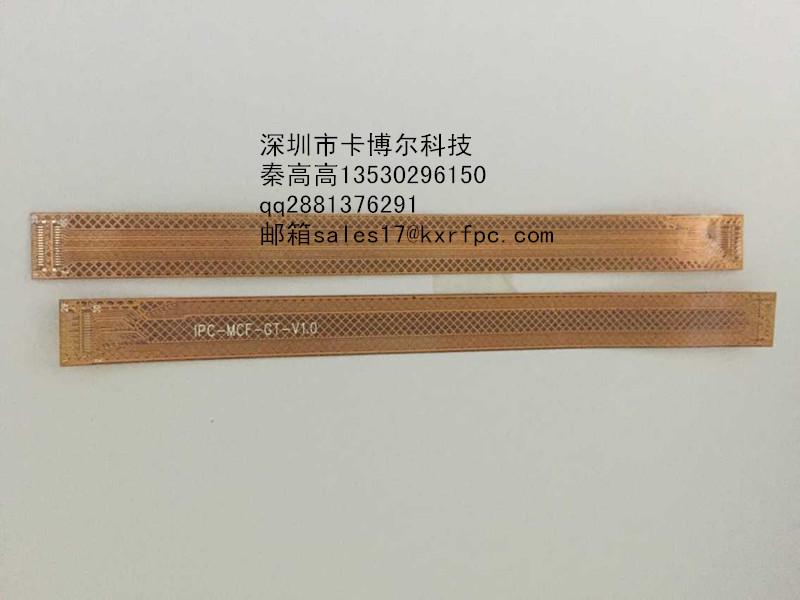

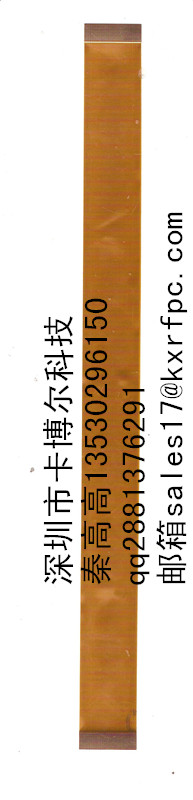

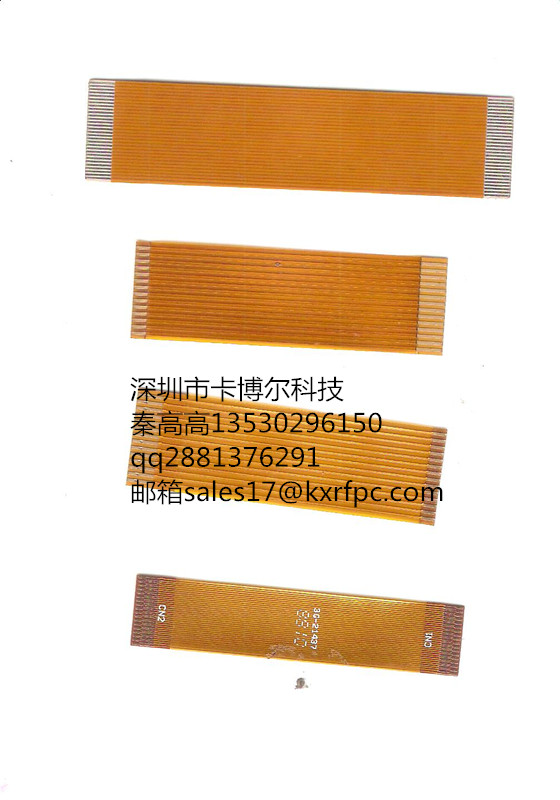

供應用于電子產品的卡博爾供應FPC排線板

深圳市卡博爾科技有限公司是深圳PCB電路板打樣,pcb線路板加工線路板廠商 多層環保PCB線路板，高精密PCB電路板　深圳24小時PCB線路板,四層48小時環保PCB線路板的廠家
    1、產品類型：單面、雙面及多層印制線路板（ PCB ），柔（軟）性線路板 ，埋盲孔板。
    2、加工尺寸：單面板、雙面板： 1000mm * 600mm 　多層板： 600mm * 600mm
    3、層數： 20層
    4、加工板厚度：剛性板 0.4mm -4.0mm 柔性板 0.025mm---0.15mm
    5、基材銅箔厚度： 剛性板 18μ(1/ 2OZ ),35μ( 1OZ ),70μ( 2OZ ) 柔性板 0.009MM 0.018mm 0.035mm 0.070mm 0.010mm
    6、常用基材： FR-4 ， CEM-3 ， CEM-1, 94HB，94VO，聚乙烯 , 聚脂、聚酰亞銨。
    7、工藝能力：
    　　（1） 鉆孔：最小孔徑 0.15MM
    　?。?） 孔金屬化：最小孔徑 0.15mm ，板厚 / 孔徑比 4 ： 1
    　?。?） 導線寬度：最小線寬：金板 0.075mm ，錫板 0.10mm
    　　（4） 導線間距：最小間距：金板 0.075mm ，錫板 0.10mm
    　　（5） 鍍金板：鎳層厚度：〉或 =2.5μ 　　金層厚度： 0.05-0.1μm 或按客戶要求
    　?。?） 噴錫板：錫層厚度： > 或 =2.5-5μ
    　　（7） 銑板：線到邊最小距離： 0.15mm 　孔到邊最小距離： 0.2mm 　最小外形公差： ± 0.12mm
    　?。?） 插座倒角：角度： 30 度、 45 度、 60 度　深度： 1 -3mm
    　　（9） V 割：角度： 30 度、 35 度、 45 度　深度：板厚 2/3 　最小尺寸： 80mm * 80mm
    　?。?0）通斷測試：
    　　　　　測試面積： 400mm * 500mm
    　　　　　測試點： 8000 點
    　　　　　測試電壓： 300V
    　　　　　絕緣電阻； 100M 歐
    8、耐焊性：85---105℃ / 280℃---360℃

    9、柔性板的耐繞曲性/耐化學性：符合國際印制電路IPC標準

    FPC柔性板的特點
    FPC柔性板可自由彎曲、折疊、卷繞，可在三維空間隨意移動及伸縮。
    FPC柔性板散熱性能好，可利用F-PC縮小體積。
    FPC柔性板可以實現輕量化、小型化、薄型化，從而達到元件裝置和導線連接一體化。
    FPC柔性板的應用領域如：MP3、MP4播放器、便攜式CD播放機、家用VCD、DVD 、數碼照相機、手機及手機電池、醫療、汽車及航天領域
