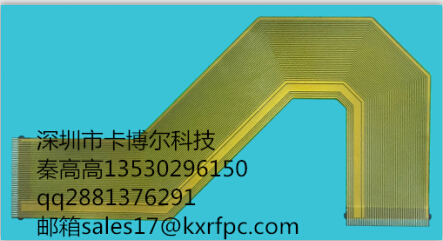

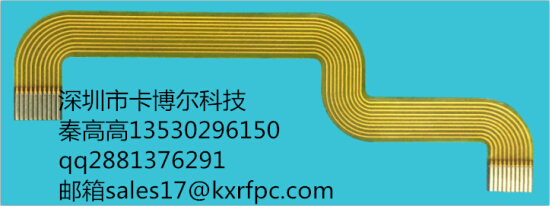

供應用于電子產品|電子連接器的卡博爾供應FPC轉接排線|FPC多層軟板排線

FPC線路板


　　FPC線路板也叫柔性電路板(柔性PCB)，簡稱"軟板", 又稱"柔性線路板柔性線路板 的供應商", 也稱"軟性線路板軟性線路板 的供應商、撓性線路板撓性線路板 的供應商"或"軟性電路板、撓性電路板", 英文是"FPC PCB"或"FPCB,Flexible and Rigid-Flex".電器里面的安裝有很多小零件的那個板子就叫線路板（又叫PCB）。
    目錄FPC線路板的分類FPC線路板的結構FPC線路板的特點及應用FPC線路板與PCB的比較FPC線路板的參數FPC線路板


    FPC線路板的分類
　　1、單面柔性線路板
　　2、雙面柔性線路板
　　3、多層柔性線路板
　　4、鏤空柔性線路板
　　5、軟硬結合線路板


    FPC線路板的結構
　　FPC線路板按照導電銅箔的層數劃分，分為單層板、雙層板、多層板、雙面板等。　　單層板的結構：這種結構的柔性板是最簡單結構的柔性板。通?；?透明膠+銅箔是一套買來的原材料，保護膜+透明膠是另一種買來的原材料。


   首先，銅箔要進行刻蝕等工藝處理來得到需要的電路，保護膜要進行鉆孔以露出相應的焊盤。清洗之后再用滾壓法把兩者結合起來。然后再在露出的焊盤部分電鍍金或錫等進行保護。這樣，大板就做好了。一般還要沖壓成相應形狀的小電路板。 也有不用保護膜而直接在銅箔上印阻焊層的，這樣成本會低一些，但電路板的機械強度會變差。除非強度要求不高但價格需要盡量低的場合，是應用貼保護膜的方法。


   雙層板的結構：當電路的線路太復雜、單層板無法布線或需要銅箔以進行接地時，就需要選用雙層板甚至多層板。多層板與單層板最典型的差異是增加了過孔結構以便連結各層銅箔。一般基材+透明膠+銅箔的個加工工藝就是制作過孔。先在基材和銅箔上鉆孔，清洗之后鍍上一定厚度的銅，過孔就做好了。之后的制作工藝和單層板幾乎一樣。


 　雙面板的結構：雙面板的兩面都有焊盤，主要用于和其他電路板的連接。雖然它和單層板結構相似，但制作工藝差別很大。


   它的原材料是銅箔，保護膜+透明膠。先要按焊盤位置要求在保護膜上鉆孔，再把銅箔貼上，腐蝕出焊盤和引線后再貼上另一個鉆好孔的保護膜即可。


   FPC線路板的特點及應用
　 特點：
　 1.可自由彎曲、折疊、卷繞，可在三維空間隨意移動及伸縮。
　 2.散熱性能好，可利用F-PC縮小體積。
　 3.實現輕量化、小型化、薄型化，從而達到元件裝置和導線連接一體化?！?br />

開料→ 鉆孔→ PTH → 電鍍→ 前處理→ 貼干膜 → 對位→曝光→ 顯影 → 圖形電鍍 → 脫膜 → 前處理→ 貼干膜 →對位曝光→ 顯影 →蝕刻 → 脫膜→ 表面處理 → 貼覆蓋膜 → 壓制 → 固化→ 沉鎳金→ 印字符→ 剪切→ 電測 → 沖切→ 終檢→包裝 → 出貨 　

應用領域：　　MP3、MP4播放器、便攜式CD播放機、家用VCD、DVD 、數碼照相機、手機及手機電池、醫療、汽車及航天領域。
