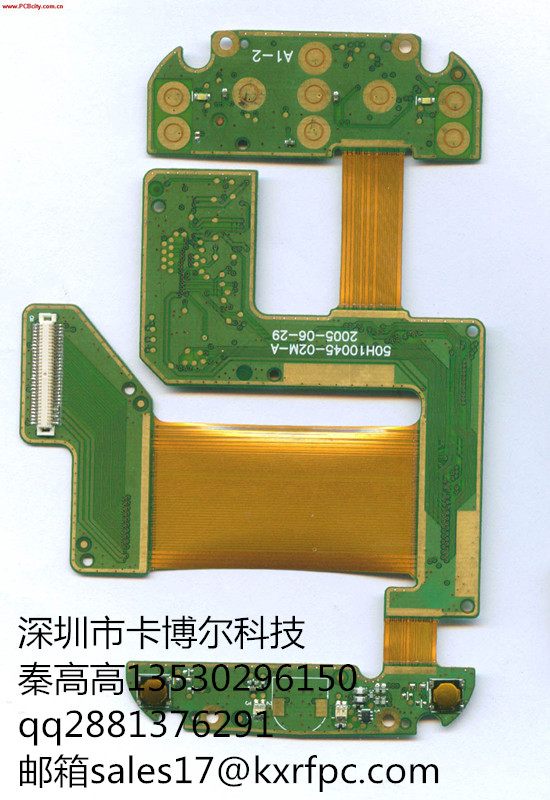

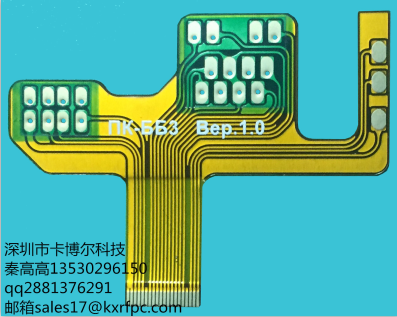

供應卡博爾供應FPC軟硬結合板

專業FPC生產廠家，FPC軟硬結合板廠家產品詳情介紹
FPC線路板與PCB的比較
·
　　PCB是印制電路板或印制線路板，或印刷線路板。FPC是柔性線路板簡稱，又稱軟板，就是一個是硬，一個是軟板。PCB分軟板和硬板，但是大部分PCB都是硬的。而FPC多用于，像手機排線，液晶屏線像這些易折的線路。軟燈帶使用FPC，它的耐折性肯定要比PCB軟板強的多。




 軟硬結合板
 軟硬結合板是一種兼具剛性PCB的耐久力和柔性PCB的適應力的新型印刷電路板，在所有類型的PCB中，軟硬結合是對惡劣應用環境的抵抗力最強的，因此受到醫療與軍事設備生產商的青睞，我國的企業也正在逐步提高軟硬結合板占總體產量的比例。


 軟硬結合板的分類
若是依制程分類，軟板與硬板接合的方式，可區分為軟硬復合板與軟硬結合板兩大類產品，差別在于軟硬復合板的技術，可于制程中將軟板和硬板組合，其中，有共通的盲孔和埋孔設計，因此可以有更高密度的電路設計，而軟硬結合板的技術，則是軟板和硬板分開制作后再行壓合成單一片電路板，有訊號連接但無貫通孔的設計。但目前慣用”軟硬結合板”統稱全部的軟硬結合板產品，而不細分兩者。


軟硬結合板的物理特性
軟硬結合板在材料、設備與制程上，與原先軟板、硬板各有差異。在材料方面，硬板的材質是PCB的FR4之類的材質，軟板的材質是PI或是PET類的材質，兩材料之間有接合、熱壓收縮率不同等的問題，對于產品的穩定度而言是困難點，而且軟硬結合板因為立體空間配置的特性，除XY軸面方向應力的考量，Z軸方向應力承受也是重要的考量，目前有材料供貨商對PCB硬板或軟板廠商，提供軟硬結合板適用的改良型材料，如環氧樹脂（Epoxy）或是改良型樹脂（Resin）等材料，以符合PCB硬板或軟板間的接合問題。  在設備方面，軟硬結合板因為材料特性與產品規格的差異，在壓合與鍍銅部份的設備必需作修正，設備的適用程度將影響產品良率與穩定度，因此跨入軟硬結合板的生產前須先考慮到設備的適用程度。


 軟硬結合板的優點
 軟硬結合板相較於一般P.C.B之優點:
 1. 重量輕
 2. 介層薄
 3.傳輸路徑短
 4. 導通孔徑小
 5. 雜訊少,信賴性高


 軟硬結合板較于硬板之優點：
 1. 具曲撓性，可立體配線，依空間限制改變形狀.
 2. 耐高低溫，耐燃.
 3. 可折疊而不影響訊號傳遞功能.
 4. 可防止靜電干擾.
 5. 化學變化穩定，安定性，可信賴度高.
 6. 利于相關產品的設計，可減少裝配工時及錯誤， 并提高有關產品的使用壽命.
 7. 使應用產品體積縮小，重量大幅減輕，功能增 加，成本降低.
