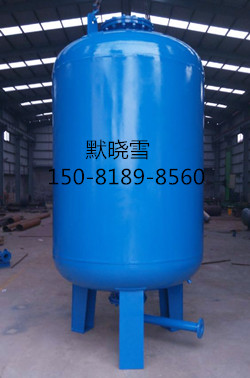

供應上海YQDY定壓罐
石家莊市yqdy定壓罐廠家
郵箱：
手機：
- 加工定制： 是
- 設備名稱： 定壓罐
- 型號： YQDY
- 額定容量： 200L
- 規格： 400
- 額定輸出功率： 0.75
- 電壓： 380
- 冷卻方式： WU
- 運行方式： 全自動
- 保護功能： IP54
- 顯示： WU
- 品牌： 宇泉
一、制造定壓罐所需要的資質：
定壓膨脹罐屬于D1、D2類壓力容器；制造廠家需要有D1、D2類壓力容器制造資質，D1、D2類壓力容器設計資質。
二、定壓罐概述：
用于系統中起緩沖壓動及部分給水的作用，在熱力系統中主要是用來吸收工作介質因溫度變化增加的那部分體積；在供水系統中主要用來吸收系統因閥門、水泵等開和關所引起的水錘沖擊，以及夜間少量補水使供水系統主泵休眠從而減少用電，延長水泵使用壽命。氣壓罐是水泵可以進入睡眠的前提條件，利用水的壓縮性極小的性質，用外力將水儲存在罐內，氣體受到壓縮壓力升高，當外力消失壓縮氣體膨脹可將水排除。由于水的壓縮比遠遠小于氣體，當管網有小流量的泄漏可造成壓力大幅度的下降，可使水泵頻繁啟動。如工頻泵直接向用戶供水，就必需配備氣壓罐，緩解水泵頻繁啟動。
定壓罐主要由氣門蓋、充氣口、氣囊、碳鋼罐體、法蘭盤組成，當其連接到水系統上時，主要起一個蓄能器的作用，當系統水壓力大于膨脹罐鋼罐體與氣囊之間的氮氣壓力時，系統水會在系統壓力的作用下擠入膨脹罐氣囊內，這樣一是會壓縮罐體與氣囊之間的氮氣，使其體積減小，壓力增大；二是會增加系統整個水的容納空間，使系統壓力減小，直到系統水的壓力和罐體與氣囊之間的氮氣壓力達到新的平衡才停止進水。當系統水壓力小于膨脹罐內氣體壓力時，氣囊內的水會在罐體與氣囊之間的氮氣的壓力作用下擠出，補回到系統，系統水容積減小壓力上升，罐體與氣囊之間的氮氣體積增大壓力下降，直到兩者達到新的平衡，水停止從氣囊擠壓回系統，壓力罐起到調節系統壓動的作用。結構圖如下：罐體于氣囊之間是出廠時預充的氮氣，罐體外面為烤漆層，進出水口直接用三通或金屬軟管連接到系統，排氣閥接口可及時排出系統和氣囊內的水溢出的空氣，也可用閘閥直接關死，以免水從頂部溢出，防塵帽下面是充/放氣口。
四、定壓罐的工作原理：
當外界有壓力的水進入膨脹罐氣囊內時，密封在罐內的氮氣被壓縮，根據波義耳氣體定律，氣體受到壓縮后體積變小壓力升高，直到膨脹罐內氣體壓力與水的壓力達到一致時停止進水。當水流失壓力減低時膨脹罐內氣體壓力大于水的壓力，此時氣體膨脹將氣囊內的水?dāng)D出補到系統，直到氣體壓力與水的壓力再次達到一致時停止排水。
五、定壓罐的優點：
YQ 系列膨脹定壓罐是我單位吸收國內外技術而研制的具有技術的節能的新穎成果。主要特點：
1 、一次充氣可保持長久使用。
2 、在使用的過程中水與罐體內壁完全不接觸，而是水注入中，所以杜絕了生銹和水質的二次污染。
3、罐體為密閉裝置，氣水不接觸，保證水質不受外界污染。
4 、占地面積少、安裝快、投資省、操作維修方便。
5、可取代生活消防及采暖，空調用的高位水箱及水塔，有利于建筑美觀和結構抗震，降低建筑的造價。
6、能自動管網中的水錘及噪音。
7 、在熱水采暖及空調系統中起膨脹水箱作用和自動補水作用。
六、定壓罐的分類：
氣壓罐根據容積分一般可以分為：2L，5L，8L，12L，19L，24L，36L，50L，60L，80L，100L，150L，200L，300L,500L,750L,1000L,1500L,2000L
氣壓罐根據外殼材質分一般分為碳鋼膨脹罐和不銹鋼膨脹罐。
七、定壓罐運算方法：
為避免水泵頻繁啟動，氣壓罐的調節容積應滿足一定時間的水泵流量（L/min），計算公式如下：V = K×Amax×Pmax×Pmin/((Pmax- Pmin) ×Ppre)
K = 水泵的工作系數，隨水泵功率不同而變化，具體見下表：
| P（HP） | 1-2 | 2-4 | 5-8 | 9-12 | >12 |
| K | 0.25 | 0.375 | 0.625 | 0.875 | 1 |
Amax = 水泵的流量（L/min）
Pmax = 水泵的工作壓力（水泵停機時系統的壓力）
Pmin = 水泵的工作壓力（水泵啟動時系統的壓力）
Ppre = 氣壓罐的預充壓力
V = 氣壓罐的體積
其中1PS（馬力）= 0.735KW
例如：
一恒壓供水設備水泵功率為4PS，水泵流量為120L/min,系統壓力低于2.2bar時水泵自動啟動，系統壓力達到7bar時，水泵自動停機，氣壓罐預充壓力為2bar，該系統要選用多大的氣壓罐？
氣壓罐型號里面沒有72L的，所以直接選用最接近的型號80L的V80即可。
八、定壓罐的規格型號：
YQ系列立式膨脹定壓罐技術性能參數表
| 規格型號 | 總?cè)莘eV(m3) | 調節容積Vs(m3) | 罐體高度H(mm) | 進出水管徑DN(mm) | 參考供水量Q(m3/h) | 壓力（Mpa） | 重量單臺罐(Kg |
| YQ303DL400 | 0.13 | 0.043 | 1320 | DN50 | 1-2 | 0.6 | 126 126 147 |
| 1.0 | |||||||
| 1.6 | |||||||
| YQ303DL600 | 0.32 | 0.11 | 1870 | DN50 | 2.5-4.7 | 0.6 | 190 |
| 1.0 | 200 | ||||||
| 1.6 | 250 | ||||||
| YQ303DL800 | 0.76 | 0.26 | 2250 | DN50 | 6.2-10.2 | 0.6 | 270 |
| 1.0 | 300 | ||||||
| 1.6 | 370 | ||||||
| YQ303DL1000 | 1.40 | 0.5 | 2400 | DN50 | 12-20 | 0.6 | 365 |
| 1.0 | 425 | ||||||
| 1.6 | 510 | ||||||
| YQ303DL1200 | 2.50 | 0.8 | 2600 | DN65 | 18-30 | 0.6 | 480 |
| 1.0 | 650 | ||||||
| 1.6 | 860 | ||||||
| YQ303DL1400 | 3.46 | 1.2 | 2800 | DN80 | 26-44 | 0.6 | 750 |
| 1.0 | 1000 | ||||||
| 1.6 | 1250 | ||||||
| YQ303DL1600 | 5.10 | 1.7 | 3100 | DN100 | 40-55 | 0.6 | 1000 |
| 1.0 | 1250 | ||||||
| 1.6 | 1550 | ||||||
| YQ303DL1800 | 6.20 | 2.06 | 3200 | DN125 | 55-68 | 0.6 | 1180 |
| 1.0 | 1533 | ||||||
| 1.6 | 1890 | ||||||
| YQ303DL2000 | 8.53 | 2.84 | 3600 | DN125 | 68-110 | 0.6 | 1400 |
| 1.0 | 1790 | ||||||
| 1.6 | 2100 | ||||||
| YQ303DL2200 | 10 | 3.33 | 3800 | DN125 | 110-150 | 0.6 | 2050 |
| 1.0 | 2500 | ||||||
| 1.6 | 2980 | ||||||
| YQ303DL2400 | 13 | 4.33 | 4000 | DN125 | 160- | 0.6 | 2290 |
| 1.0 | 2830 | ||||||
| 1.6 | 3340 |
注：①供水量欄小流量值―指每小時水泵啟動6次，供水量欄值－指每小時水泵啟動10次。
②為供水安全可靠，每小時水泵啟動次數在6次以下。
YQ系列臥式定壓罐技術性能參數表
| 規格型號 | 罐體高度H(mm) | 罐體長度L(mm) | 進出水管徑DN(mm) | 總?cè)莘eV(m3) | 調節容積Vs(m3) | 參考供水量Q(m3/h) | 單臺重量 (Kg) | |
| YQ303DW1000 | ×0.6 | 1735 | 2050 | 50 | 1.64 | 0.55 | 1.25-2.09 | 610 |
| ×1.0, | 760 | |||||||
| ×1.6 | 899 | |||||||
| YQ303DW1200 | ×0.6 | 1880 | 2150 | 65 | 2.6 | 0.95 | 2.64-4.4 | 850 |
| ×1.0, | 1110 | |||||||
| ×1.6 | 1390 | |||||||
| YQ303DW1400 | ×0.6 | 2150 | 3100 | 100 | 4.4 | 1.5 | 6.24-10.4 | 1160 |
| ×1.0, | 1410 | |||||||
| ×1.6 | 1700 | |||||||
| YQ303DW1600 | ×0.6 | 2350 | 3190 | 125 | 5.85 | 2.0 | 12-20 | 1670 |
| ×1.0, | 1860 | |||||||
| ×1.6 | 2090 | |||||||
| YQ303DW1800 | ×0.6 | 2627 | 3986 | 150 | 9.34 | 3.2 | 18-30 | 2095 |
| ×1.0, | 2335 | |||||||
| ×1.6 | 3210 | |||||||
| YQ303DW2000 | ×0.6 | 2890 | 4930 | 150 | 14.3 | 4.5 | 26-44 | 2650 |
| ×1.0, | 2960 | |||||||
| ×1.6 | 3350 | |||||||
| YQ303DW2200 | ×0.6 | 3010 | 4950 | 150 | 17.2 | 6 | 40.8-68 | 3390 |
| ×1.0, | 4060 | |||||||
| ×1.6 | 4736 | |||||||
| YQ303DW2400 | ×0.6 | 3210 | 5200 | 150 | 21.6 | 12 | 68.4-114 | 4430 |
| ×1.0, | 5200 | |||||||
| ×1.6 | 5870 | |||||||
