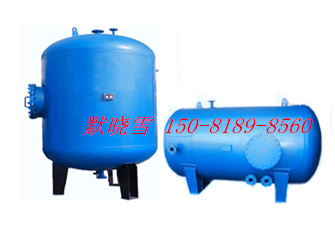

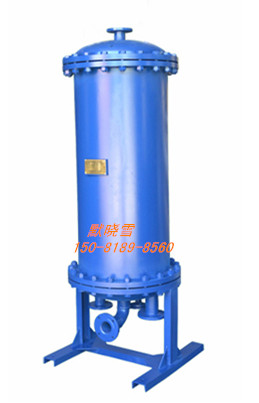

供應上海YQFP半容積式換熱器廠家
石家莊市容積式換熱器廠家
郵箱：
手機：
- 品牌： 宇泉
- 型號： YQFP
- 加工定制： 是
- 類型： 立式
- 用途： 酒店
- 控溫范圍： WU
- 流量壓力： WU
- 風量： WU
- 制冷量： WU
- 規格： WU
- 換熱管： 紫銅管
半容積式換熱器廠家 上海半容積式換熱器 上海YQFP半容積式換熱器廠家
一、導流浮動盤管型半容積換熱器產品概述：
YQDF型導流浮動盤管型半容積換熱器選用了懸臂浮動盤管的形式，蒸汽在加熱熱水的過程中，盤管的上下浮動使盤管周?chē)乃髌茐牧藢恿鱾鳠帷４蟠筇岣吡藗鳠崮芰?，傳熱系?shù)K≥3000W/㎡℃，同時由于水流的沖刷作用使管能懸臂自由浮動，脹縮自如，因而不易結水垢，若在長期使用過程中，積累了少量水垢，通過管子的膨脹，將能自動脫垢，因而長期使用換熱能力不下降，效果良好。
二、導流浮動盤管型半容積換熱器結構特點：
1、換熱器的殼體有普通鋼板和不銹鋼板兩種，傳熱管束均為紫銅管。
2、換熱器的管程設計壓力蒸汽型0.1-0.9MPa，水--水型≤1.6MPa；殼體分別配備0.6MPa、1.0MPa、1.6MPa三種規格、選用設備時要注意熱源與設備性能相匹配。
3、由于本換熱器傳熱效率高，必須在換熱器蒸汽進口管路上安裝溫度調節器（即溫控器），以控制蒸汽流量和熱水出水溫度。
4、換熱器的運輸及安裝，必須用吊車等起重設備，嚴防滾動，換熱器應與基礎固定牢固，防止運行時產生振動，換熱器四周應留出維修位置。
三、導流浮動盤管型半容積換熱器優點：
浮動盤管半容積式換熱器型號 浮動盤管半容積式換熱器優點：
1,內置多組浮動盤管結構,動態傳熱,換熱效率極高,相同容積的該產品的換熱量分別相當于傳統容積式換熱器的6～9倍。
2,其中半容積式的結構特點,使得貯水部分貯有15～30分鐘的熱水量,被加熱的水頭損失≤0.25米,因此它在設置一般自動溫控閥的條件下,仍保持供水水壓,水溫平穩,安全,節水,用水舒適之特點。
3, 導流浮動盤管型半容積換熱器可以提高容積利用率。 浮動盤管型換熱器的換熱盤管距容器底可以近到100mm左右。
4,本產品在用水量極小或不可用水時可借助熱水管網上循環泵的工作,維持罐內水溫。
5,本產品,螺旋換熱管束材質以不銹鋼,紫銅管為主要推薦材質,這樣解決了殼體內部銹蝕較嚴重的問題,并有較強的換熱效果。
6,浮動盤管式半換熱器采用分水立管,集水立管中置型。
7,罐形小,重量輕,多臺組合時為模塊式拼裝,不占空間,無需值守；
8,浮動盤管式半換熱器具有自動除垢功能
四、導流浮動盤管型半容積換熱器規格型號：
1、YQ502DFHRV-L立式容積式換熱器工況參數表（衛生熱水進/出口溫度15/65℃）
| 型 號 | 公稱 容積 | 換熱 面積 | 傳熱量（KW） | 產熱水量（kg/h) | 熱媒耗量（kg/h) | |||||||||
| 飽和蒸汽 | 高溫?zé)崴?/span> | 飽和蒸汽 | 高溫?zé)崴?/span> | 飽和蒸汽 | 高溫?zé)崴?/span> | |||||||||
| 0.2 | 0.4 | 95/70 | 120/80 | 0.2 | 0.4 | 95/70 | 120/80 | 0.2 | 0.4 | 95/70 | 120/80 | |||
| YQ502DFL-1-4R | 1.0 | 4.0 | 405 | 462 | 187 | 264 | 6966 | 7964 | 3216 | 4541 | 621 | 704 | 6433 | 5676 |
| YQ502DFL-2-7-R | 2.0 | 7.0 | 708 | 809 | 327 | 462 | 12178 | 13945 | 5624 | 7946 | 1086 | 1233 | 11249 | 9933 |
| YQ502DFL-3-11-R | 3.0 | 11.0 | 1113 | 1272 | 514 | 726 | 19144 | 21878 | 8841 | 12487 | 1706 | 1939 | 17682 | 15609 |
| YQ502DFL-4-15-R | 4.0 | 15.0 | 1517 | 1734 | 701 | 990 | 26092 | 29825 | 12057 | 17028 | 2326 | 2642 | 24114 | 21285 |
| YQ502DFL-5-20-R | 5.0 | 20.0 | 2023 | 2123 | 935 | 1320 | 34796 | 39766 | 16082 | 22074 | 3102 | 3533 | 32164 | 28380 |
| YQ502DFL-6-25-R | 6.0 | 25.0 | 2529 | 2890 | 1169 | 1650 | 43499 | 49708 | 20107 | 28380 | 3878 | 4403 | 40214 | 35475 |
| YQ502DFL-8-30-R | 8.0 | 30.0 | 3025 | 3468 | 1406 | 1980 | 52202 | 59650 | 24132 | 34056 | 4653 | 5383 | 48263 | 42570 |
| YQ502DFL-10-36-R | 10.0 | 36.0 | 3641 | 4162 | 1683 | 2376 | 62625 | 71586 | 28948 | 40867 | 5582 | 6341 | 57895 | 51084 |
2、YQ502DFHRV-W臥式容積式換熱器工況參數表（衛生熱水器/出口溫度15/65℃）
| 型 號 | 公稱 容積 | 換熱 面積 | 傳熱量（KW） | 產熱水量（kg/h) | 熱媒耗量（kg/h) | |||||||||
| 飽和蒸汽 | 高溫?zé)崴?/span> | 飽和蒸汽 | 高溫?zé)崴?/span> | 飽和蒸汽 | 高溫?zé)崴?/span> | |||||||||
| 0.2 | 0.4 | 95/70 | 120/80 | 0.2 | 0.4 | 95/70 | 120/80 | 0.2 | 0.4 | 95/70 | 120/80 | |||
| YQ502DFW-1-4-R | 1.0 | 4.0 | 381 | 435 | 170 | 240 | 6553 | 7482 | 2924 | 4128 | 584 | 662 | 5848 | 5160 |
| YQ502DFW-2-7-R | 2.0 | 7.0 | 666 | 762 | 298 | 420 | 11455 | 13106 | 5126 | 7224 | 1021 | 1161 | 10251 | 9030 |
| YQ502DFW-3-11-R | 3.0 | 11.0 | 1047 | 1197 | 468 | 660 | 18008 | 20588 | 6050 | 11352 | 1605 | 1824 | 16099 | 14190 |
| YQ502DFW-4-15-R | 4.0 | 15.0 | 1428 | 1632 | 638 | 900 | 24562 | 28070 | 10974 | 15480 | 2189 | 2486 | 21947 | 19350 |
| YQ502DFW-5-20-R | 5.0 | 20.0 | 1904 | 2176 | 8500 | 1200 | 32749 | 37427 | 14620 | 20640 | 2919 | 3315 | 29240 | 25800 |
| YQ502DFW-6-25-R | 6.0 | 25.0 | 2380 | 2720 | 1063 | 1500 | 40936 | 49784 | 18284 | 25800 | 3649 | 4144 | 36567 | 32250 |
| YQ502DFW-8-30-R | 8.0 | 30.0 | 2856 | 3264 | 1275 | 1800 | 48123 | 56141 | 21930 | 30960 | 4379 | 4973 | 43860 | 38700 |
| YQ502DFW-10-36-R | 10.0 | 36.0 | 3427 | 3917 | 1530 | 2160 | 58944 | 67372 | 26316 | 37152 | 5254 | 5967 | 52632 | 46440 |
| YQ502DFW-12-42-R | 12.0 | 42.0 | 3998 | 4570 | 1785 | 2520 | 68766 | 78604 | 30702 | 43344 | 6130 | 6962 | 61404 | 54180 |
五、導流浮動盤管型半容積換熱器外形尺寸：
1 YQ502DFHRV-L立式容積式浮動盤管換熱器外形尺寸表
| 型 號 | 公稱 | 換熱 | 筒體 | 工作 | 接管口徑 | 安裝定位尺寸 | 凈重 | ||||||||
| d1 | d2 | d3 | d4 | D0 | H1 | H2 | H3 | H4 | H | ||||||
| YQ502DFL-1-4 | 1.0 | 4.0 | 1000 | 1.0 | 50 | 50/40 | 50 | 50 | 850 | 1200 | 100 | 75 | 160 | 2080 | 783 |
| YQ502DFL-2-7 | 2.0 | 7.0 | 1200 | 1.0 | 65 | 65/40 | 50 | 50 | 1020 | 1200 | 110 | 75 | 160 | 2500 | 1195 |
| YQ502DF-3-11 | 3.0 | 11.0 | 1400 | 1.0 | 65 | 65/40 | 65 | 65 | 1100 | 1200 | 110 | 95 | 200 | 2710 | 1532 |
| YQ502DFL-4-15 | 4.0 | 15.0 | 1600 | 1.0 | 80 | 80/50 | 65 | 65 | 1300 | 1400 | 120 | 95 | 200 | 2800 | 1880 |
| YQ502DFL-5-20 | 5.0 | 20.0 | 1600 | 1.0 | 80 | 80/50 | 80 | 80 | 1300 | 1400 | 120 | 95 | 200 | 3310 | 2560 |
| YQ502DFL-6-25 | 6.0 | 25.0 | 1800 | 1.0 | 100 | 100/50 | 80 | 80 | 1500 | 1600 | 150 | 120 | 250 | 3210 | 3050 |
| YQ502DFL-8-30 | 8.0 | 30.0 | 2000 | 1.0 | 100 | 100/50 | 100 | 100 | 1500 | 1600 | 200 | 120 | 250 | 3410 | 3876 |
| YQ502DFL-10-36 | 10.0 | 36.0 | 2000 | 1.0 | 125 | 125/65 | 100 | 100 | 1500 | 1600 | 200 | 120 | 250 | 4060 | 4273 |
2. YQ502DFHRV-W臥式容積浮動盤管換熱器外形尺寸表
| 型 號 | 公稱 | 換熱 | 筒體 | 工作 | 接管口徑 | 安裝定位尺寸 | 凈重 | ||||||||
| d1 | d2 | d3 | d4 | DO | H1 | H2 | H3 | H4 | H | ||||||
| YQ502DFW-1-4 | 1.0 | 4.0 | 1000 | 1.0 | 50 | 50/40 | 50 | 50 | 1810 | 670 | 300 | 760 | 600 | 1340 | 887 |
| YQ502DFW-2-7 | 2.0 | 7.0 | 1200 | 1.0 | 65 | 65/40 | 50 | 50 | 3120 | 970 | 660 | 760 | 600 | 1540 | 1273 |
| YQ502DFW-3-11 | 3.0 | 11.0 | 1400 | 1.0 | 65 | 65/40 | 65 | 65 | 3250 | 1030 | 680 | 880 | 720 | 1740 | 1685 |
| YQ502DFW-4-15 | 4.0 | 15.0 | 1600 | 1.0 | 80 | 80/50 | 65 | 65 | 3250 | 1030 | 680 | 1000 | 840 | 1940 | 2288 |
| YQ502DFW-5-20 | 5.0 | 20.0 | 1600 | 1.0 | 80 | 80/50 | 80 | 80 | 3920 | 1305 | 750 | 1000 | 840 | 1940 | 2889 |
| YQ502DFW-6-25 | 6.0 | 25.0 | 1800 | 1.0 | 100 | 100/50 | 80 | 80 | 3650 | 1190 | 720 | 1120 | 960 | 2140 | 3173 |
| YQ502DFW-8-30 | 8.0 | 30.0 | 2000 | 1.0 | 100 | 100/50 | 100 | 100 | 3860 | 1270 | 750 | 1280 | 1120 | 2340 | 4133 |
| YQ502DFW-10-36 | 10.0 | 36.0 | 2000 | 1.0 | 125 | 125/65 | 100 | 100 | 3960 | 1320 | 750 | 1420 | 1260 | 2340 | 4536 |
| YQ502DFW-12-42 | 12.0 | 42.0 | 2000 | 1.0 | 125 | 025/65 | 125 | 125 | 4560 | 1470 | 900 | 1420 | 1260 | 2340 | 5306 |
六、導流浮動盤管型半容積換熱器設計選型：免費咨詢熱線150-8189-8560
YQ502FD浮動盤管換熱器適用于以蒸汽或高溫?zé)崴疄闊崦降慕粨Q系統，完全可替代老式換熱器。BFDB半即熱式浮動盤管換熱器貯水量小，啟動速度快，適用范圍廣；BFDL/W容積式浮動盤管換熱器量大，溫度波動小，供熱安全穩定。
1、設計時應先確定換熱器的運行工況，即熱媒進出口溫度、冷媒進出口溫度及流量、熱負荷等，從而計算出所需換熱器的換熱面積。
基本計算公式：Q = ε?K?F?Δt
式中：Q--熱負荷W K--傳熱系數 w/m2?℃ F--換熱面積m2
Δt--傳熱溫差℃ ε--修正系數
轉換為選型公式：F = Q(ε?K?Δt)
(1)熱負荷Q：根據工程需要確定。
(2)傳熱系數K：參考前述傳熱系數范圍。
(3)傳熱溫差Δt：一般按算術平均溫差估算：Δt= (T1+T2)-(t1+t2)
2
式中：T1，T2--熱媒進出口溫度℃ t1,t2--冷媒進出口溫度℃
(汽水換熱時按汽-水、水-水分兩段計算平均溫差較為準確；需計算時宜采用對數平均溫差)
(4)污垢修正系數ε：一般取0.7～0.9，水質較差時取小值。
2、根據換熱器的承壓狀況選用合適的工作壓力。
3、根據工程實際設計適當數量的換熱器，以保證連續、穩定的供水。
4、選用YFD型換熱器的換熱面積應大于計算所得換熱面積，且需考慮一定的富裕量。
半容積式換熱器廠家 上海半容積式換熱器 上海YQFP半容積式換熱器廠家
