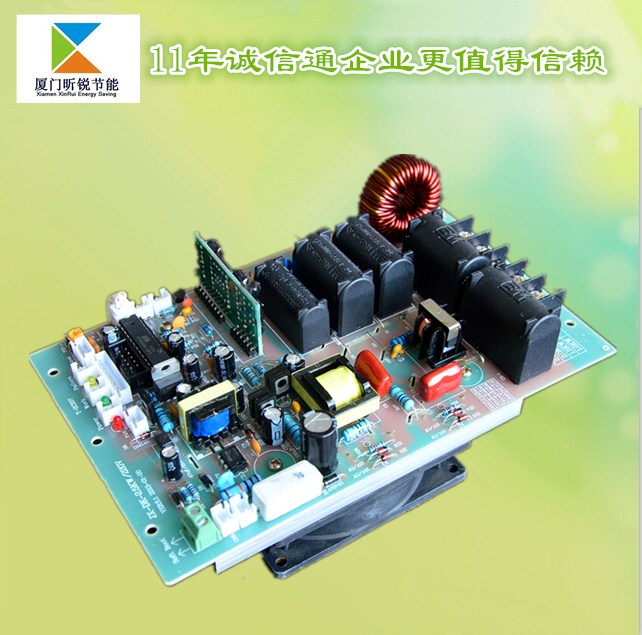

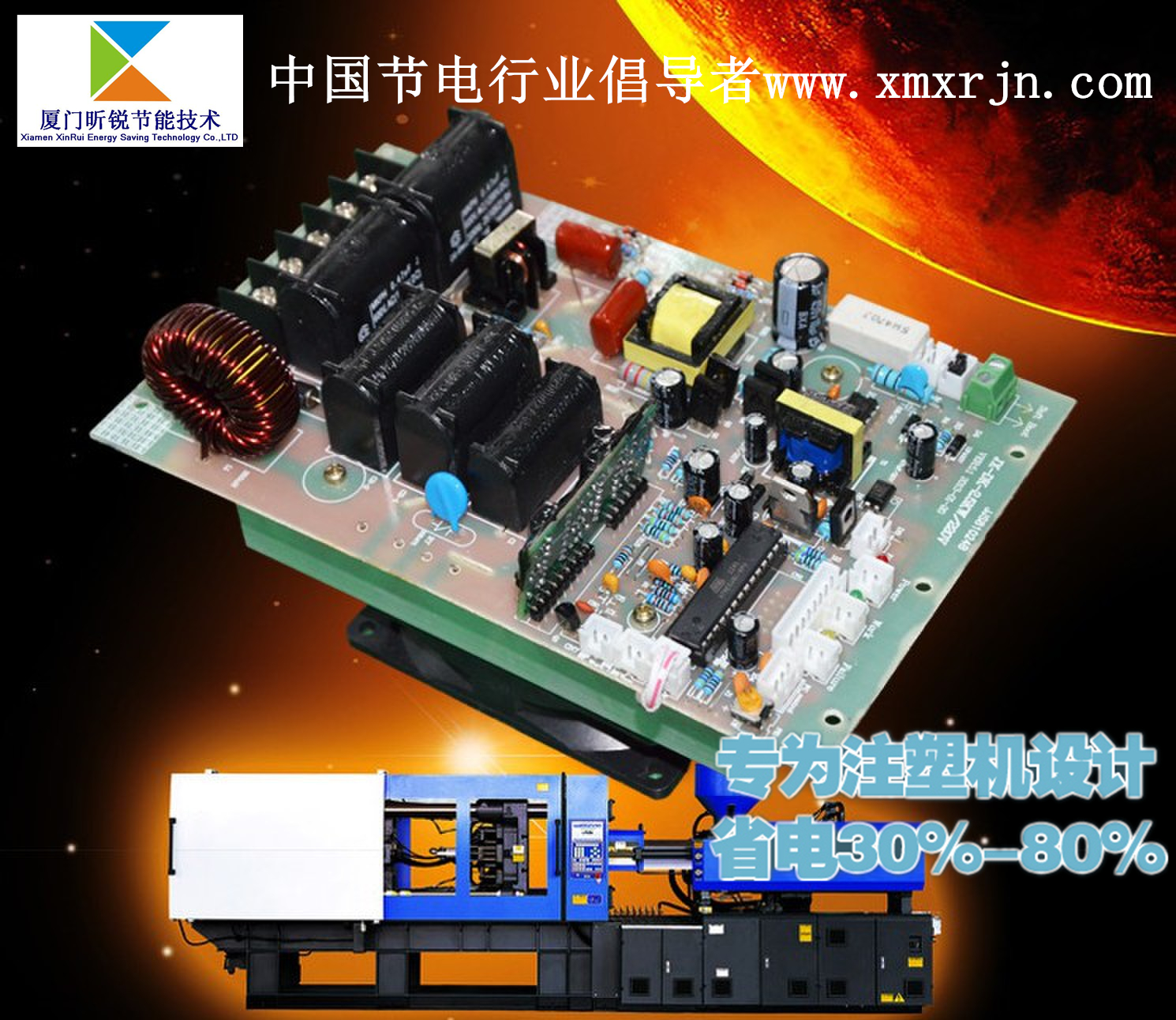

供應數字半橋2.5KW電磁加熱控制板

[廈門昕銳]

廈門市電磁加熱控制板廠家

采購數量

10 臺以上

價格

￥220.00

運費： 福建廈門市思明區 | 賣家支付運費

購買數量： 庫存 1000000臺

在線詢盤聯系廠家：13799284877 0592-6515813

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[廈門昕銳]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應數字半橋2.5KW電磁加熱控制板）

加工定制： 否
品牌： 廈門昕銳
型號： 2.5KW
產品用途： 節能節電
產品別名： 電磁感應加熱器
節電設備類型： 工業節能設備
規格： 長195mm*寬120mm*高100mm（含風扇）

高性能數字半橋2.5KW【電磁加熱控制板】產品技術規格書

一、產品電氣規格

1、額定電壓頻率：AC 220V / 50Hz

2、電壓適應范圍：100V～260V

3、額定功率：2.5KW(20～即0.5～2.5KW可調)，額定工作電流：10～12A

二、環境適應能力

1、溫度：-20℃～50℃

2、濕度：≤95%

三、基本性能概述

1、電壓與功率特性：210～260V恒定功率輸出；

2、熱效率≥95%；

3、IGBT過熱保護溫度：85±5℃；

4、工作頻率：5～40KHz；

5、采用工業級高可靠R高速運算處理器，半橋式串聯諧振；

6、采用高可靠數字鎖相環控制技術，數字化無級調節實現功率20%～可調，且還兼容0～5V或4～20mA模擬量PID控制功率輸出；

7、具有完全電氣隔離軟啟動控制接口（短路啟動/斷開停止），便于與溫控器連接；具有12V/24V輸入啟動/停止模式控制接口，便于與各種固態繼電器連接（有電壓輸入工作，反之停止加熱，另注意：當使用此功能時，軟啟動接口就要空著，且需要把短接環拆除），控制反映速度快，啟動時間＜1S；

8、具有加熱線圈短路、開路保護功能，130%過載與空載瞬間保護功能，瞬間保護響應時間≤2uS；

9、線圈兼容性寬，可以兼容替換其它公司的相同型號產品；

10、抗干擾能力強，在同一加熱體上可以同時控制30臺控制器同時啟動/停止而互不干擾；

11、開放式應用平臺，用戶可以搭配我司的數字編程顯示器自動讀取電流、頻率、相位差、溫度等重要參數，也可根據需要設置各種應用參數，使安裝調試更加簡單方便；

12、可以設置1～255天工作時間，計時完畢自動關閉，需輸入密碼方可重新啟動(若有需要，出廠密碼請咨詢廠家)；

13、采用工業級元器件，經高溫老化測試，確保長期在50℃工業環境中24小時連續可靠工作，平均無故障使用壽命：≥50000Hrs；

14、產品出廠標配：控制板、散熱器與散熱風扇一體化，指示燈板1套；

15、實物尺寸：長195mm*寬120mm*高100mm（含風扇）；

四、本公司電磁加熱控制板優勢

1、電源采用寬電壓設計，210V～260V恒定功率輸出，特別適合電網電壓波動較大的場合使用；

2、采用雙60A原裝進口IGBT半橋串聯諧振結構，產品質量更穩定，抗干擾能力更強，長時間連續工作不燒板；

3、增加0～5V或4～20mA模擬量PID控制接口，控制功率大小輸出，使加熱溫度控制更，更適合各種加熱設備的生產配套；

4、增加12V/24V電壓控制接口，便于固態繼電器控制使用；

5、引起日本生產工藝，產品出廠前經過嚴格的功能測試與老化測試，質量得到有效保障，2015年全年返修率1.6％；

6、全國統一保修1年，產品終生維護，全程的技術指導與服務，讓您無后顧之憂！

五、系統接線說明及示意圖

1、三個指示燈，Power：電源指示燈(紅色)，Work：為工作燈(綠色)，Failure：為故障燈(黃色)。正常工作時Power和Work在亮，Failure滅；當發電路發生故障時Failure在閃亮，當 Work工作燈在閃亮?xí)r，表示在檢測線圈負載。

2、Soft Boot(綠色插座) 此接口是軟啟動/停止控制接口，短路時工作，斷開時停止。

注意：出廠時綠色插座(Soft Boot端子)旁邊有一短路片，采用軟啟動工作時，需把短路片拿掉。

3、AC-L 和AC-N是220V電源輸入，OUT1和OUT2是輸出端子接加熱線圈。

4、線圈參考參數：

云母繞包玻璃纖維編織耐高溫電纜，橫截面4mm?電感量為100～150uH，約為20～25m左右，要求保溫棉壓緊之后厚度約為：管狀線圈15～25mm，平板線圈：10～15mm，額度工作電流：10～12A，一般工作頻率為：10K～20KHZ。

5、調節電位器可調節功率大小，順時針大，反之小。（適合每一款產品）

6、安裝時需注意，散熱器帶電！手和其它導電物體千萬不要碰到，外殼須可靠接地。

7、線圈到控制板的引線不宜太長，每邊保證在3米以內，否則將可能達不到效果。

8、當多個板子一起工作時，線圈與線圈之間的垂直距離請保持在6cm以上，不宜過近，否則可能會互相干擾，出現“吱……吱”的嘯叫聲。且各板的引線不要綁在一起，以免產生干擾。

控制板接線示意圖：

電磁加熱控制板

控制板安裝尺寸圖：

六、產品適用范圍：
1、橡塑行業：注塑機、吹膜機、擠出機、造粒機、吹塑機、拉絲機、塑料干燥機、橡膠脫油罐等各種加工設備
2、化工行業：反應釜、硫化機、各種蠟加工等
3、食品行業：茶葉機械、炒貨機、煎餅機、春卷機、豆皮機、鹵肉鍋等
4、油田等煉油行業：石油管道加熱與搶修、潤滑油提煉等
5、醫療、醫藥與衛生行業：蒸汽鍋爐、制藥加熱器、醫藥設備等
6、鍋爐類：導熱油鍋爐、熱水鍋爐、供暖鍋爐、整燙鍋爐等

七、全國各地客戶經典案例展示：

八、為什么選擇廈門昕銳：

九、以下是該款產品的電路原理圖（僅供參考）：

更多產品資料請參閱（點擊相應的型號可直接查閱具體的規格書）：

單相半橋電磁加熱控制板：數字2.5KW、模擬2.5KW、數字3.5KW、模擬3.5KW、數字單相5KW、模擬單相5KW
三相半橋電磁加熱控制板：5KW、8KW、10KW、15KW
單相半橋電磁加熱控制器：2.5KW、3.5KW、單相5KW
三相半橋電磁加熱控制器：三相5KW、8KW、10KW、12KW、15KW、20KW、30KW
三相全橋電磁加熱控制器：10KW、15KW、20KW、30KW、40KW、50KW、60KW水冷、60KW風冷
三相全橋電磁加熱控制柜：20KW、30KW、40KW、50KW、60KW、80KW水冷、80KW風冷、100KW
以上我司有電磁加熱控制板、電磁加熱控制器、電磁加熱控制柜三大系列產品，2.5KW～100KW數十種產品，為目前國內電磁加熱行業產品系列的專業廠家，敬請垂詢！
