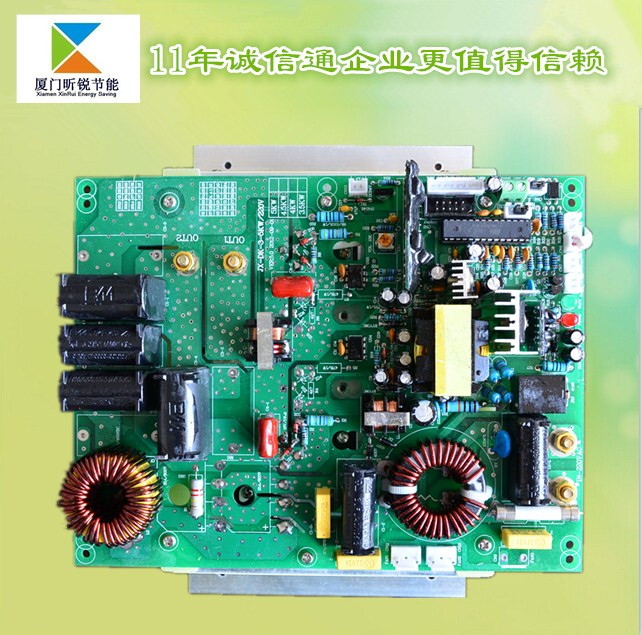

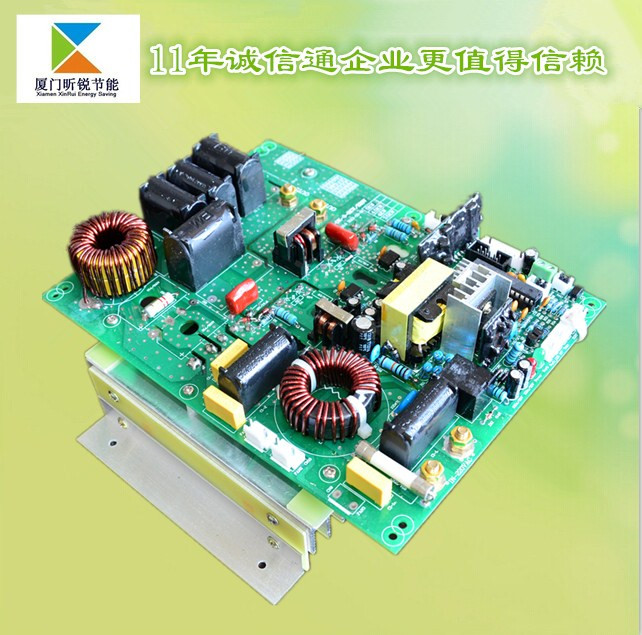

供應數字半橋3.5KW電磁加熱控制板︱電磁加熱板

[電磁加熱

電磁加熱板

電磁加熱控制板]

廈門市電磁加熱控制板廠家

采購數量

10 臺以上

價格

￥380.00

運費： 福建廈門市思明區 | 賣家支付運費

購買數量： 庫存 1000000臺

在線詢盤聯系廠家：13799284877 0592-6515813

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[電磁加熱電磁加熱板電磁加熱控制板]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應數字半橋3.5KW電磁加熱控制板︱電磁加熱板）

加工定制： 否
品牌： 廈門昕銳
型號： 3.5KW
產品用途： 節能節電
產品別名： 電磁加熱控制板
節電設備類型： 工業節能設備
規格： 長225mm*寬220mm*高110mm

電磁加熱技術

單相數字半橋3.5KW【電磁加熱控制板】產品技術規格書

一、產品電氣規格

1、額定電壓頻率：AC 220V / 50Hz

2、電壓適應范圍：100V～260V

3、額定功率：3.5KW (功率可調節范圍為20～)

二、環境適應能力

1、溫度：-20℃～50℃；

2、濕度：≤95%；

三、基本性能概述

1、電壓與功率特性：210～260V恒定功率輸出；

2、熱效率≥95%；

3、IGBT過熱保護溫度：85±5℃；

4、工作頻率：5～40KHz；

5、采用工業級高可靠R高速運算處理器，半橋式串聯諧振；

6、采用高可靠數字鎖相環控制技術，數字化無級調節實現功率20～可調，且還兼容0～5V/4～20mA模擬量PID控制功率輸出；

7、具有完全電氣隔離軟啟動加熱/停止模式控制接口，方便與溫控器連接；具有12V/24V輸入啟動/停止模式控制接口，便于與各種固態繼電器連接（有電壓輸入工作，反之停止加熱），控制反映速度快，啟動時間＜1S；

8、具有加熱線圈短路、開路保護功能，130%過載與空載瞬間保護功能，保護響應時間≤2uS；

9、增加一個負載溫度檢測接口，接熱敏電阻，檢測溫度范圍0～150℃，精度達±1℃；

10、線圈兼容性寬，可以兼容替換其它公司的相同型號產品；

11、抗干擾能力強，軟啟動高可靠電氣隔離，在同一加熱體上可以同時控制30臺控制器同時啟動/停止而互不干擾；

12、開放式應用平臺，用戶可以搭配我司的數字編程顯示器自動讀取電流、頻率、相位差、溫度等重要參數，也可根據需要設置各種應用參數，使安裝調試更加簡單方便；

13、可以設置1～255天工作時間，計時完畢自動關閉，需輸入密碼方可重新啟動；

14、采用工業級元器件，經高溫老化測試，確保長期在50℃工業環境中24小時連續可靠工作，平均無故障使用壽命≥50000Hrs；

15、產品出廠標配：控制板與散熱器一體化，工業指示燈1個；

16、實物尺寸：長225mm*寬220mm*高110mm，須另配散熱風扇（220V/150mm或24V/500mA直流風扇）；　　

四、本公司電磁加熱板優勢

1、該產品采用工業級R全數字鎖相環控制技術，數字化無級調節功率20～，且增加了0～5VDC 與4～20mA 模擬量PID 控制接口，使功率控制更加、穩定，更適合各種設備搭配生產；

2、具有短路與開路保護、空載與過載保護、過溫與過流等完善的保護功能，保證產品長時間工作不燒板；

3、采用2顆60AIGBT，充分保證產品的負載承受能力，確保產品啟動時間與受控反映速度比同行更快，溫度控制更加；

4、增加了12V/24V電壓控制接口，便于固態繼電器控制使用；

5、配合數字編程顯示器進行使用可自動顯示工作電流、頻率、自身溫度、相位差等重要參數，還可設置工作時間與密碼，有效為客戶解決工程款難收的問題；
6、引進日本生產技術，產品出廠前經過嚴格的功能測試與高溫老化測試，確保產品長期在50℃工業環境中24 小時連續可靠工作，使用壽命≥50000Hrs；所有產品全國統一保修1 年，產品終生維護，全程的技術指導與服務，讓您無后顧之憂。

五、系統接線說明及示意圖

1、三個指示燈，電源指示燈Power和工作燈（兩個工作燈Work，一個板子上，一個外接），正常工作時Power和Work同時亮，當處于停止工作或者保護狀態時Work工作指示燈在閃亮；

2、Soft Boot 此端子是用來啟動/停止的。當處于閉合時是工作的；當斷開時是停止的。

注意：出廠時綠色插座(Soft Boot端子)旁邊有一短路片，該插座與綠色插座功能一樣，若采用綠色插座進行控制則須將該短路片拿掉，若短路片未取掉則無需接綠色插座，控制板上電時就會自動啟動；

3、AC-L 和AC-N是220V電源輸入，OUT1和OUT2是輸出端子接加熱線圈；

4、安裝時需注意，散熱器帶電！不要碰到外殼！外殼須可靠接地；

5、線圈參考參數：

云母繞包玻璃纖維編織耐高溫電纜，橫截面6mm?電感量為80～100uH，約需15～17m（不含引線長度），要求保溫棉壓緊之后厚度約為：管狀線圈15～25mm，平板線圈：10～15mm，額定工作電流：14～16A，一般工作頻率為：10～20KHZ。

控制板接線示意圖：

安裝尺寸圖：

安裝時請注意：由于散熱器是分為兩個部分，是帶電的，不能碰到其它任何地方或元件！控制板一定要按照固定腳固定好，散熱風扇放在后面要離散熱器10mm左右，或者放在側面。不能緊貼在后面散熱器?。?！否則會不能正常工作?。?！

六、產品適用范圍：
1、橡塑行業：注塑機、吹膜機、擠出機、造粒機、吹塑機、拉絲機、塑料干燥機、橡膠脫油罐等各種加工設備
2、化工行業：反應釜、硫化機、各種蠟加工等
3、食品行業：茶葉機械、炒貨機、煎餅機、春卷機、豆皮機、鹵肉鍋等
4、油田等煉油行業：石油管道加熱與搶修、潤滑油提煉等
5、醫療、醫藥與衛生行業：蒸汽鍋爐、制藥加熱器、醫藥設備等
6、鍋爐類：導熱油鍋爐、熱水鍋爐、供暖鍋爐、整燙鍋爐等

七、全國各地客戶經典案例展示：

八、為什么選擇廈門昕銳：

更多產品資料請參閱（點擊相應的型號可直接查閱具體的規格書）：

單相半橋電磁加熱控制板：數字2.5KW、模擬2.5KW、數字3.5KW、模擬3.5KW、數字單相5KW、模擬單相5KW
三相半橋電磁加熱控制板：5KW、8KW、10KW、15KW
單相半橋電磁加熱控制器：2.5KW、3.5KW、單相5KW
三相半橋電磁加熱控制器：三相5KW、8KW、10KW、12KW、15KW、20KW、30KW
三相全橋電磁加熱控制器：10KW、15KW、20KW、30KW、40KW、50KW、60KW水冷、60KW風冷
三相全橋電磁加熱控制柜：20KW、30KW、40KW、50KW、60KW、80KW水冷、80KW風冷、100KW
以上我司有電磁加熱控制板、電磁加熱控制器、電磁加熱控制柜三大系列產品，2.5KW～100KW數十種產品，為目前國內電磁加熱行業產品系列的專業廠家，敬請垂詢！
